PIECES CONSTITUTIVES

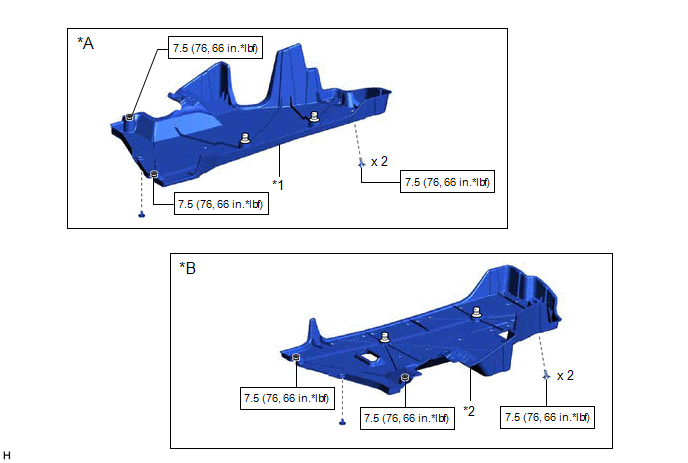

SCHEMA
|
*A | pour côté droit |
*B | pour côté gauche |
|
*1 | SABOT DE PROTECTION DE PLANCHER N° 1 |
*2 | SABOT DE PROTECTION DE PLANCHER N° 2 |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

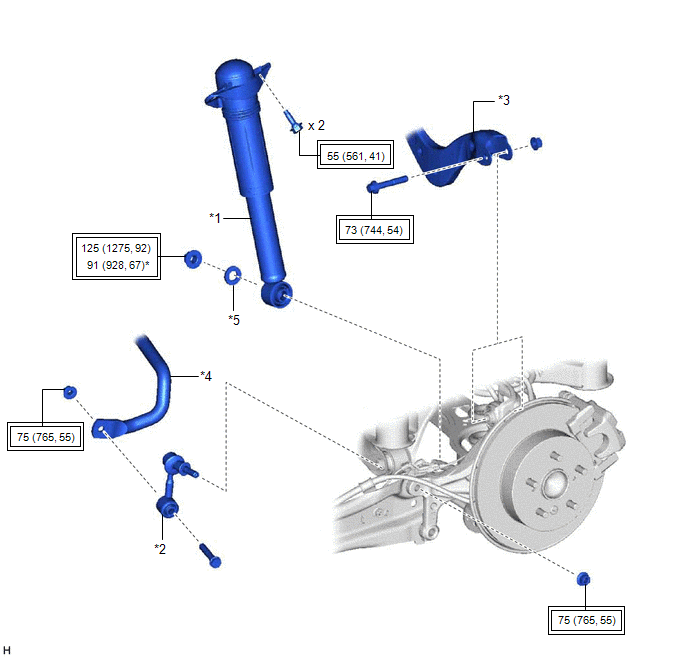

SCHEMA
|
*1 | ENSEMBLE D'AMORTISSEUR ARRIERE |
*2 | ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE |
|
*3 | ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE |
*4 | BARRE STABILISATRICE ARRIERE |
|
*5 | RONDELLE PLATE |
- | - |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
* | A utiliser avec une clé à contre-écrou de joint à rotule |

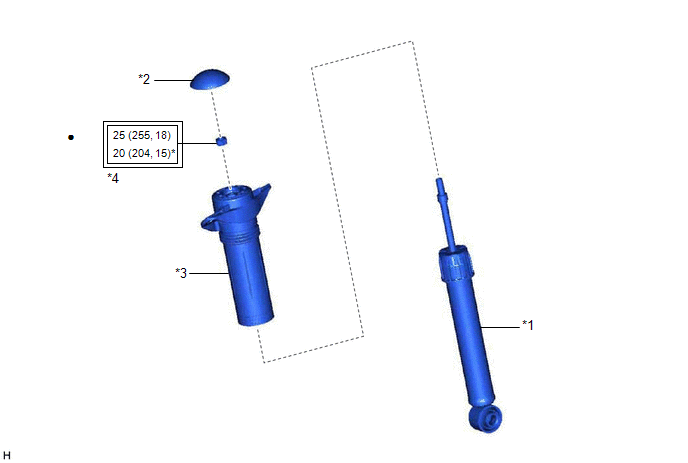

SCHEMA
|
*1 | ENSEMBLE D'AMORTISSEUR ARRIERE |
*2 | BOUCHON D'AMORTISSEUR ARRIERE |
|
*3 | ENSEMBLE DE SUPPORT DE SUSPENSION ARRIERE |
*4 | ECROU ENTRE SUPPORT ARRIERE ET AMORTISSEUR ARRIERE |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
* | Usage du SST requis |
|
● | Pièce non réutilisable |
★ | Pièce préenduite |
DeposeVerification
VERIFICATION PROCEDURE 1. VERIFIER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur de coulissement
Branchement du tester ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE BLOC DE
JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG1 N° 4 - FUSIBLE
RADIO (sans contacteur (SOS) manuel) - FUSIBLE ECU-ACC
*2 ENSEMBLE D'AUTORADIO ET
DE SYSTEME D'AFFICHAGE (pour affichage de type 8 pouce) ...
Circuit du signal ACC
DESCRIPTION Ce circuit détecte la condition du contacteur d'allumage en position ACC ou OFF, et transmet cette information à l'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex). SCHEMA DE CABLAGE
