Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE

Cliquer ici

2. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE

Cliquer ici

3. DEPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE

Cliquer ici

4. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

Cliquer ici

5. DEPOSER LE BOURRELET DE VITRE DE PORTE ARRIERE

Cliquer ici

6. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE N° 2

Cliquer ici

7. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE

REMARQUE:

Ne pas toucher le cône du haut-parleur.

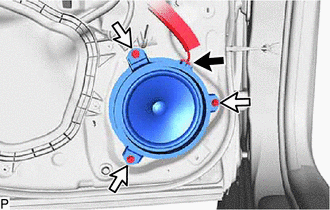

(a) Débrancher le connecteur.

(b) Déposer les 3 vis.

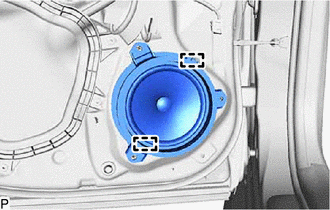

(c) Libérer les 2 guides pour déposer l'ensemble de haut-parleur arrière.
