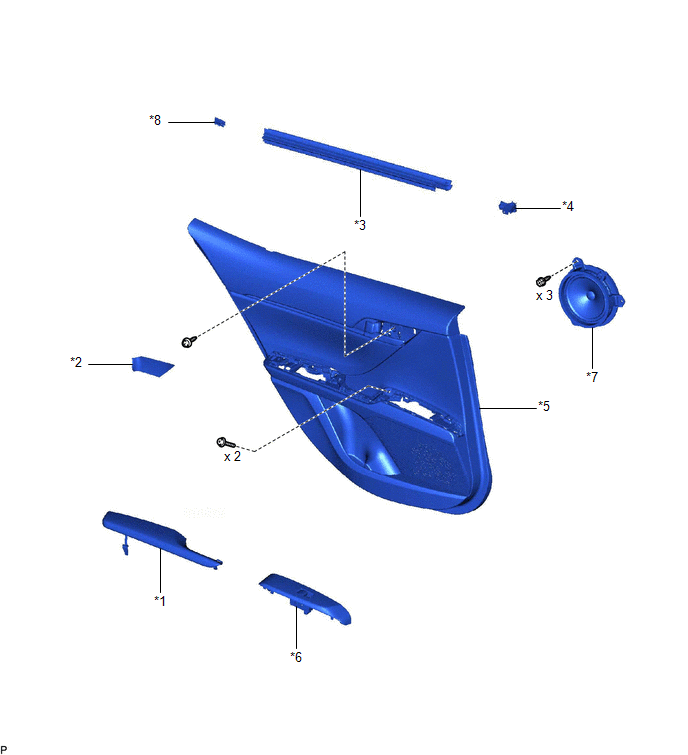

PIECES CONSTITUTIVES
SCHEMA
*1 | ENSEMBLE D'ACCOUDOIR ARRIERE |
*2 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE ARRIERE |
*3 | BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE |
*4 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE ARRIERE |
*5 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
*6 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
*7 | ENSEMBLE DE HAUT-PARLEUR ARRIERE |
*8 | ATTACHE DE PLAQUE DE SEUIL DE PORTE N° 1 |
