Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT

Cliquer ici

2. DEPOSER LE GARNISSAGE DE MONTANT AVANT

Cliquer ici

3. DEPOSER LE PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 1

Cliquer ici

4. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

REMARQUE:

Ne pas toucher le cône du haut-parleur.

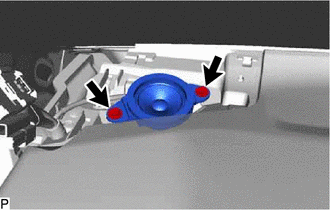

(a) Déposer les 2 vis.

(b) Soulever l'ensemble de haut-parleur avant n° 2, puis débrancher le connecteur pour le déposer.

Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT *2 ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 *3 GARNISSAGE DE MONTANT AVANT *4 PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 1 * ...

Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 (pour 6 haut-parleurs) (a) Une fois le haut-parleur posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie. (b) S'assurer que le haut-parleur ne contient pas de corps ...
