VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 (pour 6 haut-parleurs)
(a) Une fois le haut-parleur posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie.
(b) S'assurer que le haut-parleur ne contient pas de corps étrangers, que le cône du haut-parleur n'est pas déchiré ou qu'il n'y a pas d'autres anomalies.

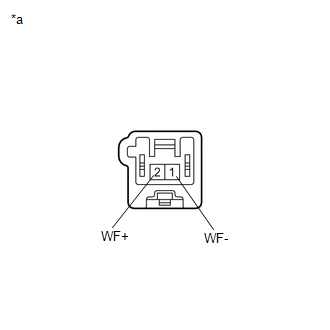

| (c) Mesurer la résistance du haut-parleur. Résistance standard: pour côté droit
Si le résultat n'est pas conforme aux spécifications, remplacer le haut-parleur. |
|
(d) Il est possible que seul l'un des deux haut-parleurs (le droit ou le gauche) ne fonctionne pas; essayer alors d'interchanger les hauts-parleurs et procéder à la vérification. Si le dysfonctionnement disparaît après avoir interchangé les haut-parleurs, remplacer le haut-parleur qui ne fonctionne pas.
CONSEIL:
Raccorder tous les connecteurs aux haut-parleurs lors d'une vérification. Si le résultat n'est pas conforme aux spécifications, remplacer le haut-parleur.
2. VERIFIER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 (pour 9 haut-parleurs)
(a) Une fois le haut-parleur posé, s'assurer qu'il n'y a pas de jeu ou d'autre anomalie.
(b) S'assurer que le haut-parleur ne contient pas de corps étrangers, que le cône du haut-parleur n'est pas déchiré ou qu'il n'y a pas d'autres anomalies.

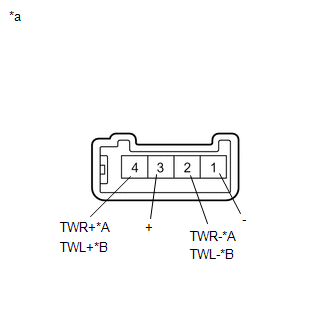

| (c) Mesurer la résistance du haut-parleur. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le haut-parleur. |
|
