PIECES CONSTITUTIVES

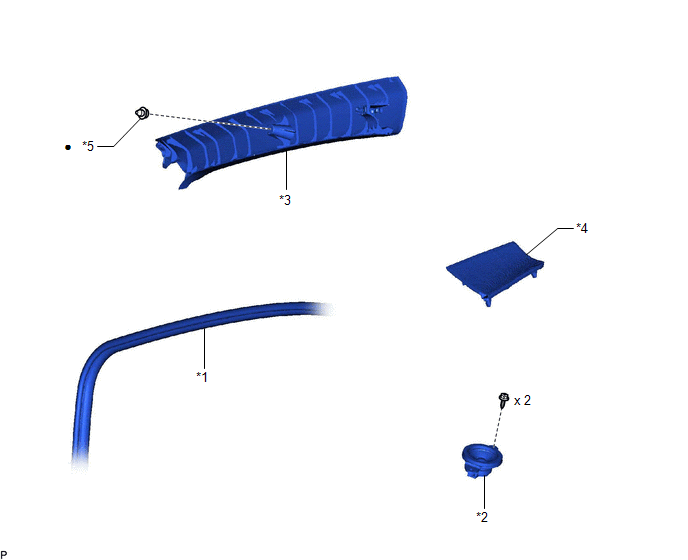

SCHEMA
*1 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT |
*2 | ENSEMBLE DE HAUT-PARLEUR AVANT N° 2 |
*3 | GARNISSAGE DE MONTANT AVANT |
*4 | PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 1 |
*5 | AGRAFE |
- | - |
● | Pièce non réutilisable |
- | - |
