DESCRIPTION DU SYSTEME
DESCRIPTION DU SYSTEME D'AFFICHAGE A TETE HAUTE
(a) Le système d'affichage à tête haute reçoit des signaux en provenance de chaque ECU par le biais de la communication CAN et du bus de communication et affiche les informations du système d'aide à la conduite, telles que la vitesse actuelle du véhicule, sur l'ensemble de vitre de pare-brise. La luminosité et l'emplacement de l'affichage à tête haute peuvent être modifiés sur l'écran de réglage de l'affichage multifonction. En fonction de certaines conditions, les éléments suivants peuvent être affichés sur l'affichage à tête haute:
|

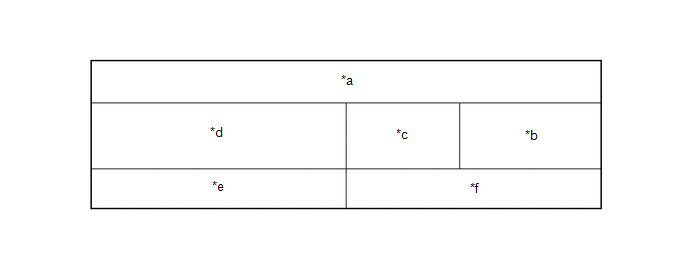

*a | Zone d'affichage A |
*b | Zone d'affichage B |
|
*c | Zone d'affichage C |
*d | Zone d'affichage D |
|
*e | Zone d'affichage E |
*f | Zone d'affichage F |
|
Zone d'affichage | Affichage |
|---|---|
|
A, B, C, D, E, F | Message d'avertissement de système de sécurité préventive*1 |
|
Message d'avertissement de système de sonar de détection de distance intelligent*2 | |
| Ouverture | |
| A, C, D, E, F | Message de mise en garde de système de sonar de détection de distance intelligent*2 |
|
A, D, E, F | Trame de réglage de position d'affichage |
|
D, E | Avertissement de système de régulateur de vitesse dynamique à radar*1 |
|
Avertissement de système d'avertissement de sortie de bande de circulation*1 | |
| Détection de sonar de détection de distance*2 | |
|
Indication du trajet à suivre vers la destination (système de navigation)*3 | |
|
B | Compteur de vitesse |
|
Unité de compteur de vitesse | |
|
C | Rapport engagé |
|
Limite de vitesse (système de navigation)*3 | |
|
D | Informations relatives au système de régulateur de vitesse dynamique à radar*1 |
|
Informations relatives au système d'alerte de sortie de bande de circulation*1 | |
| Boussole (système de navigation)*3 | |
|
Nom de rue (système de navigation)*3 | |
|
E | Alerte de conduite irrégulière*1 |
| Alerte d'absence de mains sur le volant*1 | |
|
Témoin principal | |
|
Témoin d'avertissement verglas | |
|
Informations | |
|
Message de notification de système de régulateur de vitesse dynamique à radar*1 | |
| Etat de fonctionnement de système audio*4 | |
|
Etat de système de mains libres*4 | |
|
F | Température extérieure |
| Zone du témoin de conduite ECO | |
|
Compte-tours |
