Toyota Camry Manuel de réparation XV50 (2011–2019): Dysfonctionnement du contacteur des feux stop bloqué en position OFF (C1426)

DESCRIPTION

L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit les signaux d'ensemble de contacteur des feux stop et les utilise pour déterminer si les freins sont actionnés.

L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) possède un circuit de détection qu'elle utilise pour la détection d'un court-circuit dans le circuit du signal d'entrée des feux stop lorsque l'ensemble de contacteur des feux stop est en position ON (pédale de frein enfoncée).

Si l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) détecte un court-circuit, il enregistre ce DTC.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

C1426

Dysfonctionnement du contacteur des feux stop bloqué en position OFF

L'un des éléments suivants est détecté lorsque le véhicule roule à 3 km/h (2 mph) minimum:

  • Avec l'ensemble de contacteur des feux stop en position OFF, l'ensemble de contacteur des feux stop est estimé être en position ON sur la base de la valeur de pression de maître-cylindre pendant 3 secondes minimum.
  • Avec l'ensemble de contacteur des feux stop en position OFF, la pression du maître-cylindre est de plus de 8 MPa (81,6 kgf/cm2, 1 160 psi.) pendant 3 secondes minimum.
  • Faisceau de câbles ou connecteur
  • Ensemble de contacteur des feux stop
  • ECU de contrôle de dérapage (ensemble d'actionneur de frein)
Conditions de détection de DTC: C1426


Conditions de fonctionnement du véhicule

Séquence 1

Séquence 2

Condition de diagnostic

La vitesse du véhicule est de 3 km/h (2 mph) minimum.

L'ensemble de contacteur des feux stop est en position OFF.

Etat du dysfonctionnement

L'ensemble de contacteur des feux stop est estimé en fonction de la valeur de pression du maître-cylindre.

-

La pression du maître-cylindre est supérieure à 8 MPa (81,6 kgf/cm2, 1 160 psi.).

-

Durée de détection

3 secondes minimum

3 secondes minimum

Nombre de cycles

1 cycle(s)

1 cycle(s)

CONSEIL:

Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.

SCHEMA DE CABLAGE

Se reporter aux DTC C1249.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (BS1 VOLTAGE VALUE)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Sélectionner les menus suivants: Chassis / ABS/VSC/TRAC/EPB / Data List.

Chassis > ABS/VSC/TRAC/EPB > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

BS1 Voltage Value

Valeur de tension +BS

Min.: 0,00 V, Max.: 20,00 V

-

Change proportionnellement à la tension de la batterie

Chassis > ABS/VSC/TRAC/EPB > Data List

Affichage du tester

BS1 Voltage Value

(d) Noter la valeur de la tension +BS.

CONSEIL:

La valeur de la tension +BS notée est utilisée au cours d'une étape ultérieure.

SUIVANT

2.

VERIFIER LA PEDALE DE FREIN ET LA REPOSE DU CONTACTEUR DES FEUX STOP

(a) Vérifier la pose en hauteur de la pédale de frein.

Cliquer ici

(b) Vérifier la repose de l'ensemble de contacteur des feux stop.

Cliquer ici

OK:

La hauteur de la pédale de frein et la repose du contacteur des feux stop sont normales.

CONSEIL:

Si le statut d'activation/désactivation de l'ensemble de contacteur des feux stop, et l'augmentation de la pression des informations transmises par le capteur de pression du maître-cylindre n'est pas conforme à la suite d'une pédale de freins ou un ensemble de connecteur de feux stop incorrectement posés, ce DTC peut être enregistré. Par conséquent, veiller à vérifier les conditions de pose de la pédale et du connecteur l'avant de vérifier les signaux d'entrée et toute autre pièce associée.

INCORRECT

REGLER LA PEDALE DE FREIN OU LE CONTACTEUR DES FEUX STOP

OK

3.

VERIFIER LE FONCTIONNEMENT DES FEUX STOP

(a) S'assurer que les feux stop s'allument lorsque la pédale de frein est enfoncée et qu'ils s'éteignent lorsque la pédale de frein est relâchée.

OK:

Condition

Condition d'éclairage

Pédale de frein enfoncée

ON

Pédale de frein relâchée

OFF

Résultat:

Résultat

Passer au point

OK (avec système de sécurité préventive)

A

OK (sans système de sécurité préventive)

B

NG

C

B

PASSER AU POINT 5

C

PASSER AU POINT 9

A

4.

VERIFIER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP

(a) Vérifier l'ensemble de contacteur des feux stop.

Cliquer ici

OK:

L'ensemble de contacteur des feux stop est normal.

OK

PASSER AU POINT 5

INCORRECT

REMPLACER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP

5.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (STOP LIGHT SWITCH ASSEMBLY)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Sélectionner les menus suivants: Chassis / ABS/VSC/TRAC/EPB / Data List.

Chassis > ABS/VSC/TRAC/EPB > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Stop Light SW

Ensemble de contacteur des feux stop

ON ou OFF

ON: Pédale de frein enfoncée

OFF: Pédale de frein relâchée

-

Chassis > ABS/VSC/TRAC/EPB > Data List

Affichage du tester

Stop Light SW

(d) S'assurer que l'affichage de l'ensemble de contacteur des feux stop observé sur le Techstream change selon le fonctionnement de la pédale de frein.

OK:

Le Techstream affiche ON ou OFF avec le fonctionnement de la pédale de frein.

INCORRECT

PASSER AU POINT 7

OK

6.

CONFIRMER A NOUVEAU LE DTC

(a) Supprimer les DTC.

Chassis > ABS/VSC/TRAC/EPB > Clear DTCs

(b) Mettre le contacteur d'allumage en position OFF.

(c) Faire démarrer le moteur.

(d) Conduire le véhicule à une vitesse de 3 km/h (2 mph) minimum et relâcher la pédale de frein à plusieurs reprises pour tester le circuit des feux stop.

(e) Vérifier si le même DTC est émis.

Chassis > ABS/VSC/TRAC/EPB > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C1426 n'est pas émis

A

Le DTC C1426 est émis

B

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

B

REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN

7.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE STP)

(a) Mettre le contacteur d'allumage en position OFF.

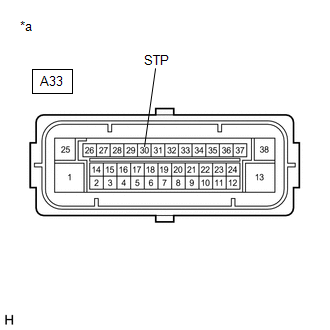

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))

(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

OK:

Le connecteur est correctement branché.

(c) Débrancher le connecteur A33 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

(d) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.

OK:

Aucune déformation ni corrosion.

(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

A33-30 (STP) - Masse de carrosserie

Ensemble de contacteur des feux stop en position ON (pédale de frein enfoncée)

(+BS x 0,85) à 14 V*

CONSEIL:

*: La valeur de tension minimum varie en fonction de la valeur de tension de borne +BS. La tension minimum est de 85 % minimum de la tension de borne +BS.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT STP)

OK

8.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE GND1)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A33-38 (GND1) - Masse de carrosserie

En permanence

En dessous de 1 Ω

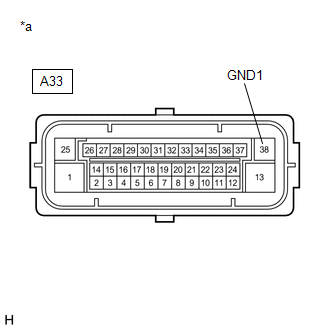

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))

OK

REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT GND1)

9.

VERIFIER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP

(a) Vérifier l'ensemble de contacteur des feux stop.

Cliquer ici

OK:

L'ensemble de contacteur des feux stop est normal.

INCORRECT

REMPLACER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP

OK

10.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE STP)

(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

OK:

Le connecteur est correctement branché.

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))

(b) Débrancher le connecteur A33 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

(c) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.

OK:

Aucune déformation ni corrosion.

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

A33-30 (STP) - Masse de carrosserie

Ensemble de contacteur des feux stop en position ON (pédale de frein enfoncée)

(+BS x 0,85) à 14 V*

A33-30 (STP) - Masse de carrosserie

Ensemble de contacteur des feux stop en position OFF (pédale de frein relâchée)

En dessous de 1,5 V

CONSEIL:

*: La valeur de tension minimum varie en fonction de la valeur de tension de borne +BS. La tension minimum est de 85 % minimum de la tension de borne +BS.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT STP)

OK

11.

CONFIRMER A NOUVEAU LE DTC

(a) Rebrancher le connecteur A33 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

(b) Supprimer les DTC.

Chassis > ABS/VSC/TRAC/EPB > Clear DTCs

(c) Mettre le contacteur d'allumage en position OFF.

(d) Faire démarrer le moteur.

(e) Conduire le véhicule à une vitesse de 3 km/h (2 mph) minimum et relâcher la pédale de frein à plusieurs reprises pour tester le circuit des feux stop.

(f) Vérifier si le même DTC est émis.

Chassis > ABS/VSC/TRAC/EPB > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C1426 n'est pas émis

A

Le DTC C1426 est émis

B

CONSEIL:

Si le système d'éclairage fonctionne normalement mais que le DTC est toujours émis, remplacer l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

Cliquer ici

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

B

VERIFIER LE SYSTEME D'ECLAIRAGE (CIRCUIT DES FEUX STOP)
