DESCRIPTION
Ce DTC est enregistré lorsque l'ensemble de caméra de télévision arrière décide, suite à son autodiagnostic, que les signaux ou lignes de signaux entre l'ensemble de caméra de télévision arrière et l'ensemble d'autoradio et d'affichage ne sont pas normaux.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
C1621 | Echec de l'alimentation électrique de la caméra arrière |
Echec de l'alimentation électrique de l'ensemble de caméra de télévision arrière |
|

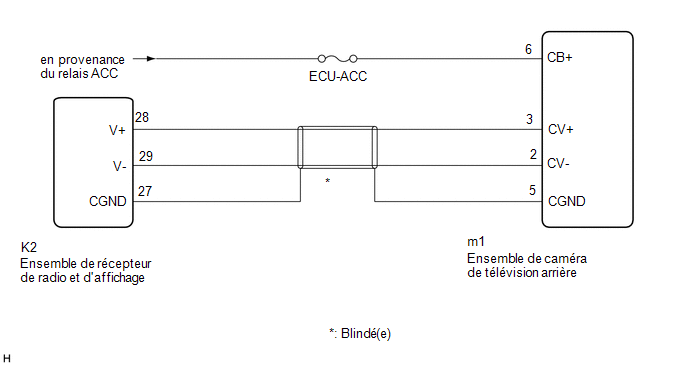

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE DE CAMERA DE TELEVISION ARRIERE) |
(a) Débrancher le connecteur K2 d'ensemble de récepteur de radio et d'affichage.
(b) Débrancher le connecteur m1 d'ensemble de caméra de télévision arrière.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K2-27 (CGND) - m1-5 (CGND) |
En permanence | En dessous de 1 Ω |
|
K2-27 (CGND) ou m1-5 (CGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE ACC - MASSE DE CARROSSERIE) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
m1-6 (CB+) - Masse de carrosserie |
Contacteur du moteur en position ON (ACC) |
11 à 14 V |
| OK | | REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
|
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
