EMPLACEMENT DES PIECES CONSTITUTIVES

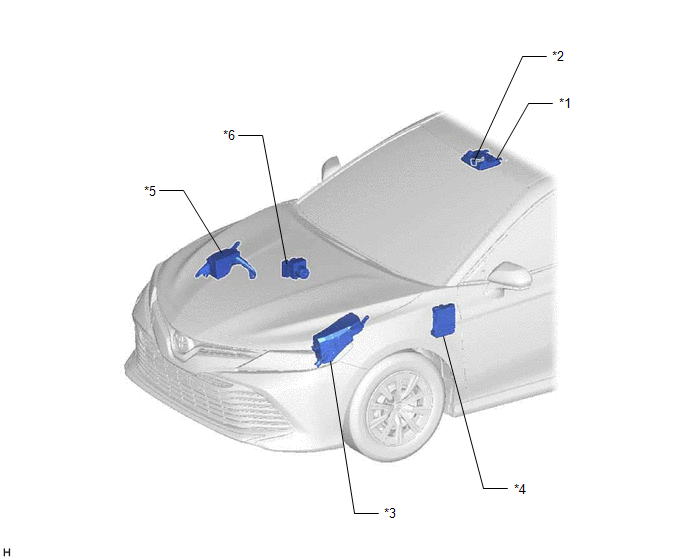

SCHEMA
*1 | SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT |
*2 | ENSEMBLE DE MICRO DE TELEPHONE |
*3 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - TV FUSE (avec contacteur (SOS) manuel) |
*4 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-ACC - FUSIBLE ECU-DCC N° 2 - FUSIBLE ECU-IG1 N° 4 - FUSIBLE ECU-IG2 N° 3 (avec contacteur (SOS) manuel) - DCM FUSE (avec contacteur (SOS) manuel) - FUSIBLE PANEL - FUSIBLE METER-IG2 - FUSIBLE RADIO (sans contacteur (SOS) manuel) - FUSIBLE ECU-B N° 2 |
*5 | ENSEMBLE DE BLOC DE RELAIS ET BLOC DE JONCTION DE COMPARTIMENT MOTEUR N° 2 - FUSIBLE AMP N° 1 - FUSIBLE AMP N° 2 |
*6 | ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN) |

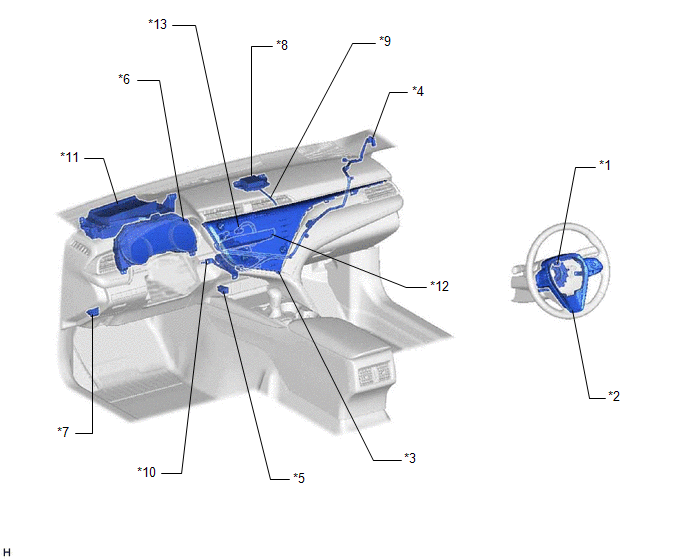

SCHEMA
*1 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*2 | ENSEMBLE DE CONTACTEUR AU VOLANT |
*3 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
*4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour côté avant) |
*5 | ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1 |
*6 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*7 | DLC3 |
*8 | ENSEMBLE D'ANTENNE DE NAVIGATION - GPS |
*9 |
SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour antenne de navigation) |
*10 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) (avec contacteur (SOS) manuel) |
*11 | AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR METRE) (avec système d'affichage tête haute) |
*12 | ECU DE NAVIGATION |
*13 | CABLE DE NAVIGATION N° 1 |
- | - |

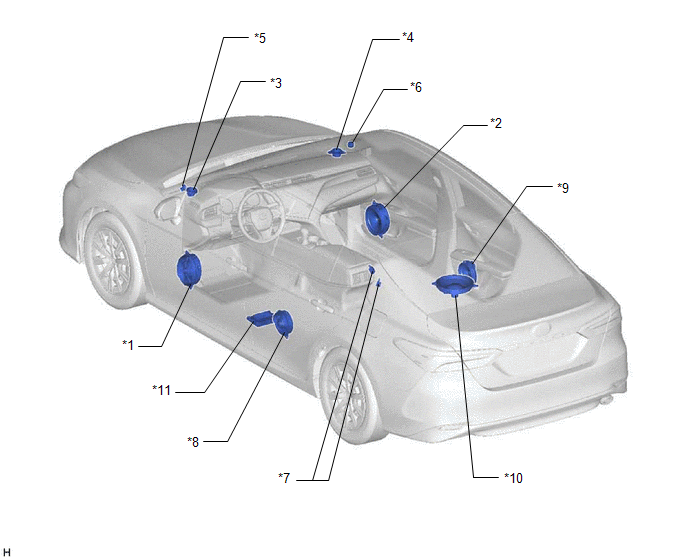

SCHEMA
*1 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1 |
*2 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
*3 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2 |
*4 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
*5 | ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 3 |
*6 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 3 |
*7 | CONDENSATEUR DE REGLAGE DE RADIO |
*8 | ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE |
*9 | ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT |
*10 | ENSEMBLE DE HAUT-PARLEUR DE L'ELEMENT STEREO ARRIERE |
*11 | ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |
- | - |

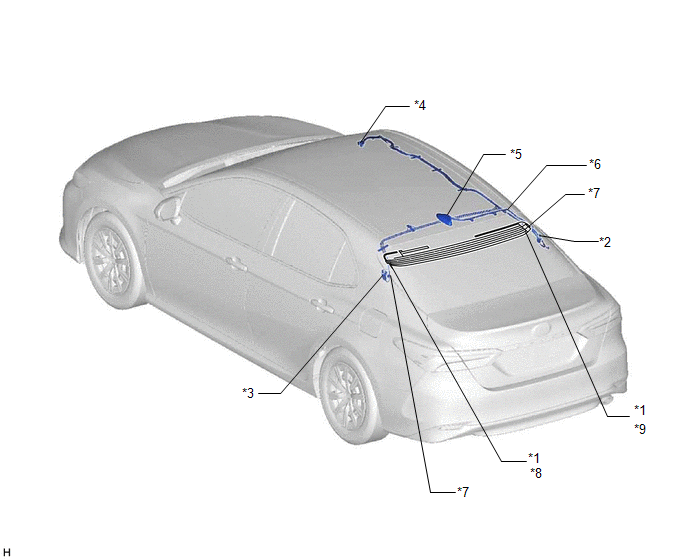

SCHEMA
*1 | CABLE D'ANTENNE DE VITRE |
*2 | ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1 |
*3 | ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 2 |
*4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
*5 | ENSEMBLE D'ANTENNE DE TOIT (avec fonction SXM) - SiriusXM | *6 |
SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 (avec fonction SXM) |
*7 | SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour côté arrière) |
*8 | - FM secondaire |
*9 | - FM principal - AM | - |
- |
