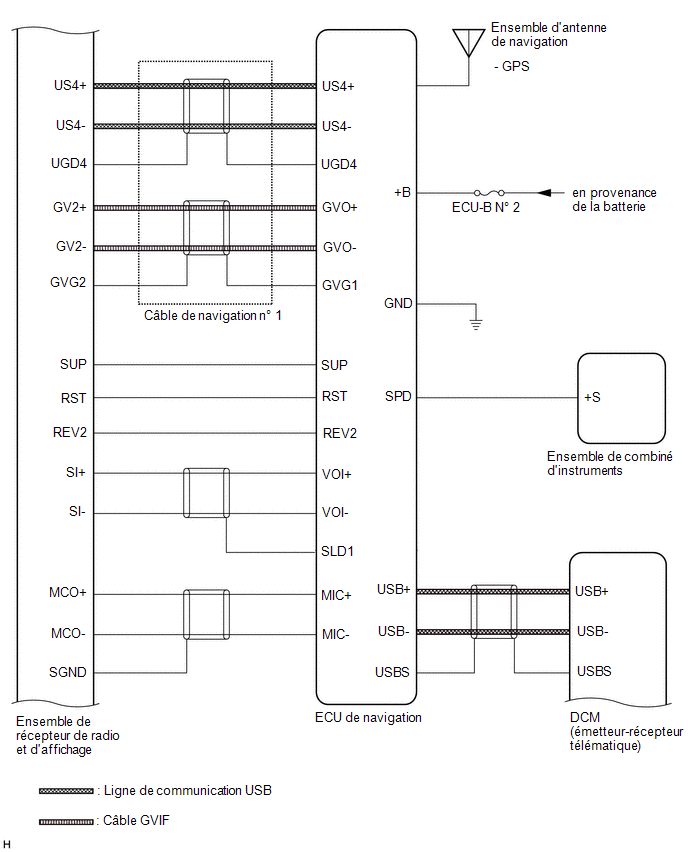

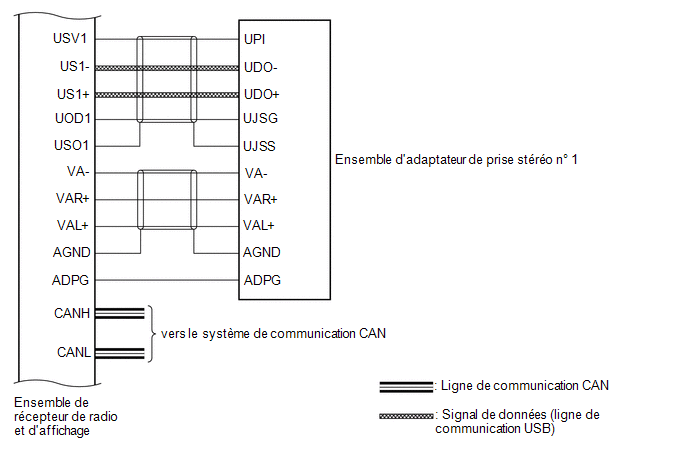

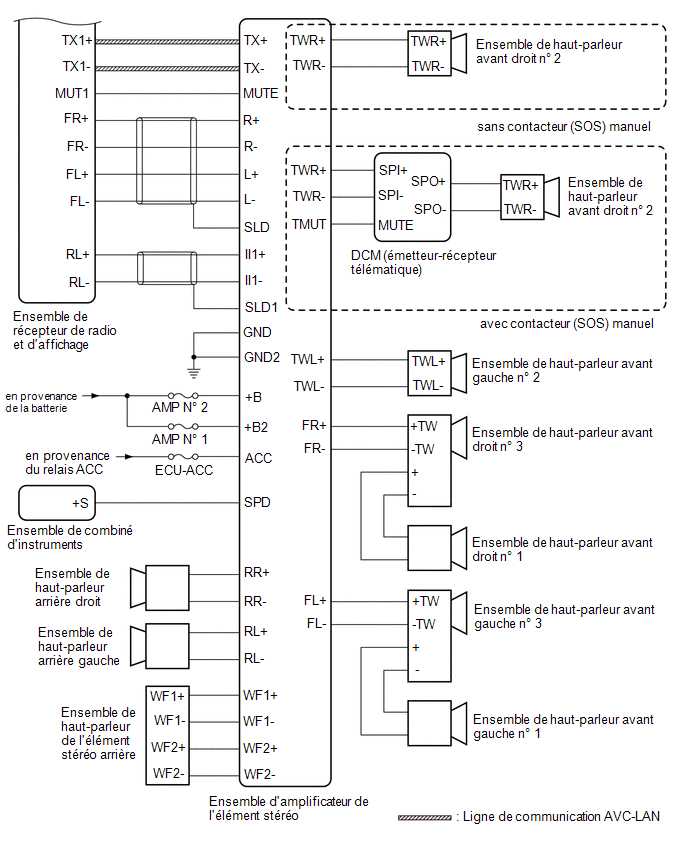

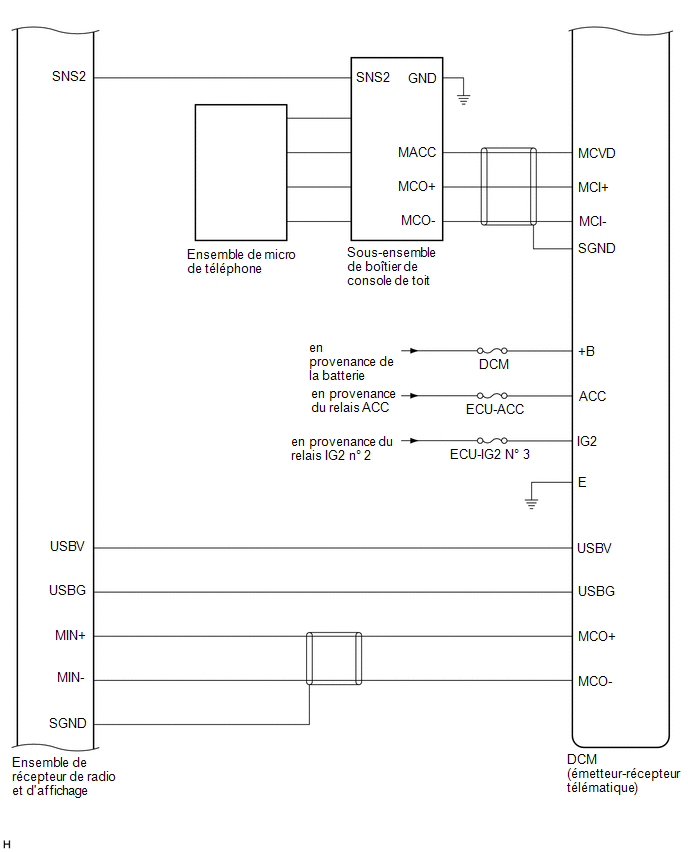

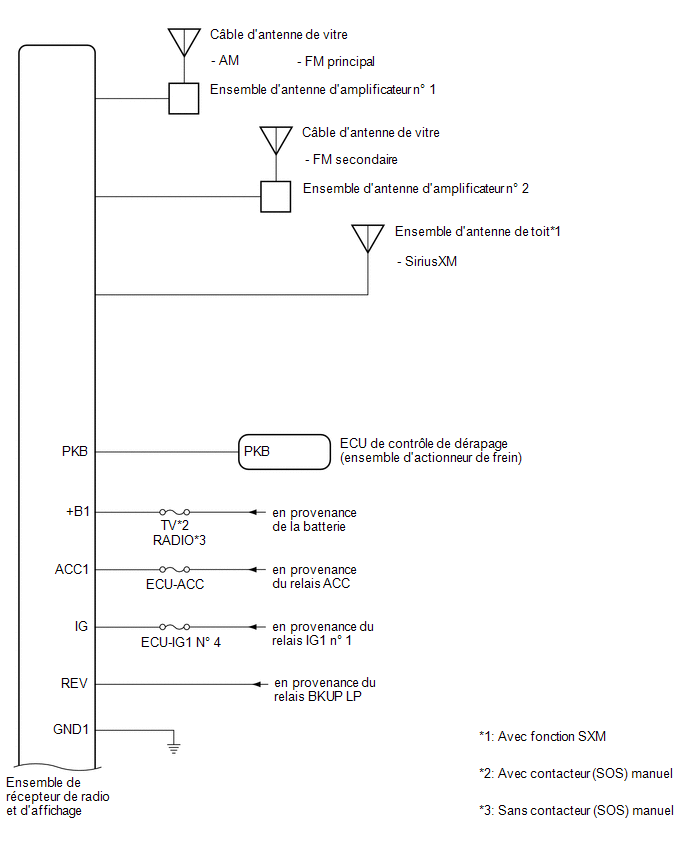

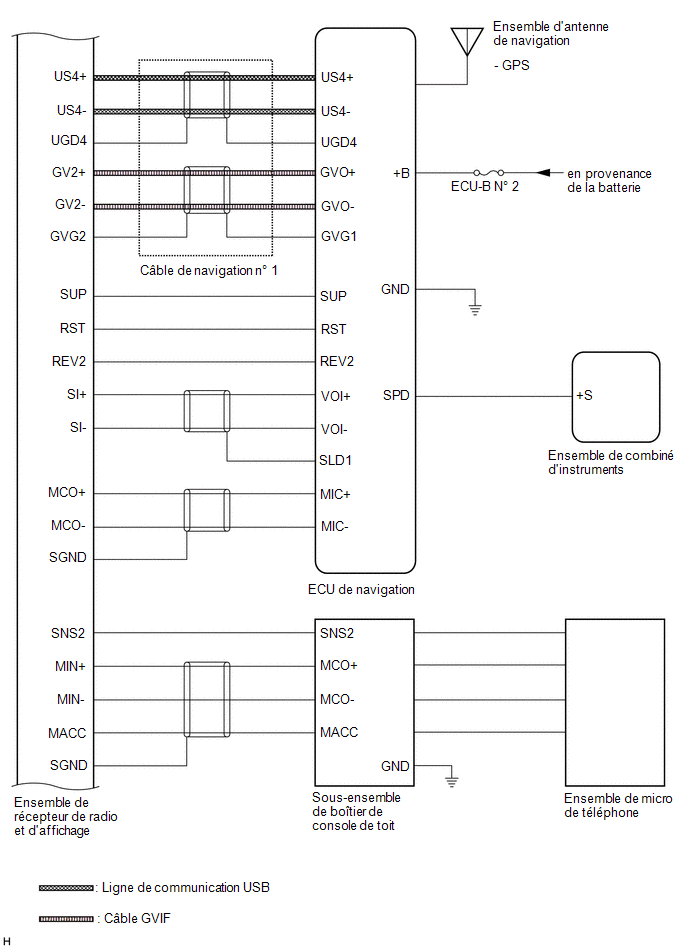

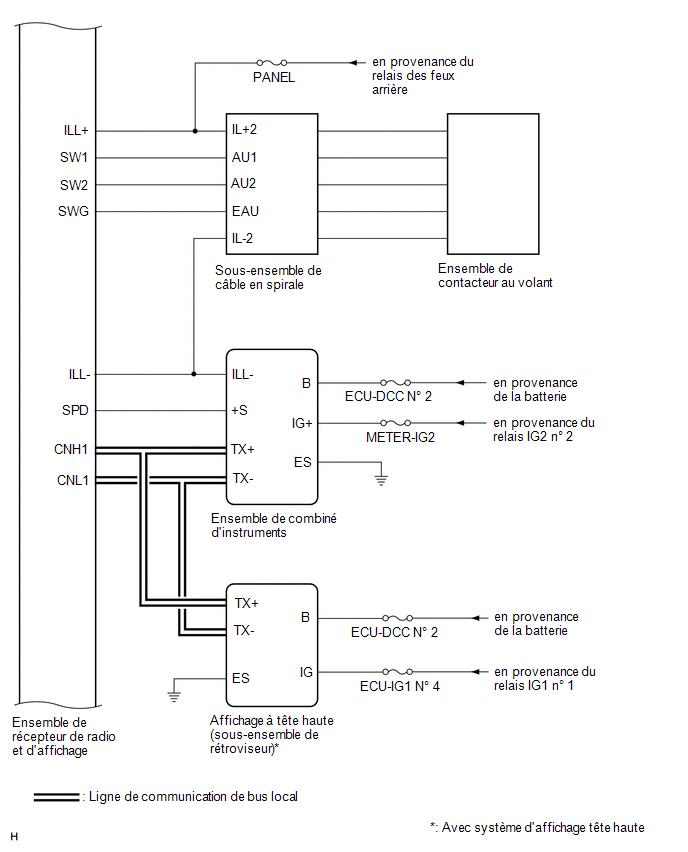

Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT *2 ENSEMBLE DE MICRO DE TELEPHONE *3 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - TV FUSE (avec ...

Description Du Systeme

DESCRIPTION DU SYSTEME DESCRIPTION GENERALE DU SYSTEME DE NAVIGATION (a) Méthodes de pistage de la position du véhicule Il est essentiel que le système de navigation localise en permanence le véhicule et affiche sa position sur la carte. Il exi ...

D'autres materiaux:

Circuit du micro entre le micro et l'autoradio
DESCRIPTION sans contacteur (SOS) manuel: L'ensemble d'autoradio et d'affichage, le sous-ensemble de boîtier de console de toit et l'ensemble de micro de téléphone sont branchés entre eux à l'aide des lignes de signaux de détection de connexion de micro. Grâce à ce circuit, l'ensemb ...

Circuit du contacteur de frein de stationnement
DESCRIPTION Ce circuit relie l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) à l'ensemble de récepteur de radio et d'affichage. SCHEMA DE CABLAGE PROCEDURE 1. VERIFIER LE TEMOIN DE FREIN (a) S'assurer que le témoin de frein s'allume lorsque le frein de stationnem ...

Reconnaissance du système audio USB/Erreur de lecture
DESCRIPTION Lorsqu'un appareil USB ou "iPod" est branché sur la prise USB de l'ensemble d'adaptateur de prise stéréo n° 1, il doit contenir des fichiers pouvant être lus. L'appareil doit également communiquer avec l'ensemble de récepteur de radio et d'affichage et être reconnu par celui-ci. ...
