EMPLACEMENT DES PIECES CONSTITUTIVES

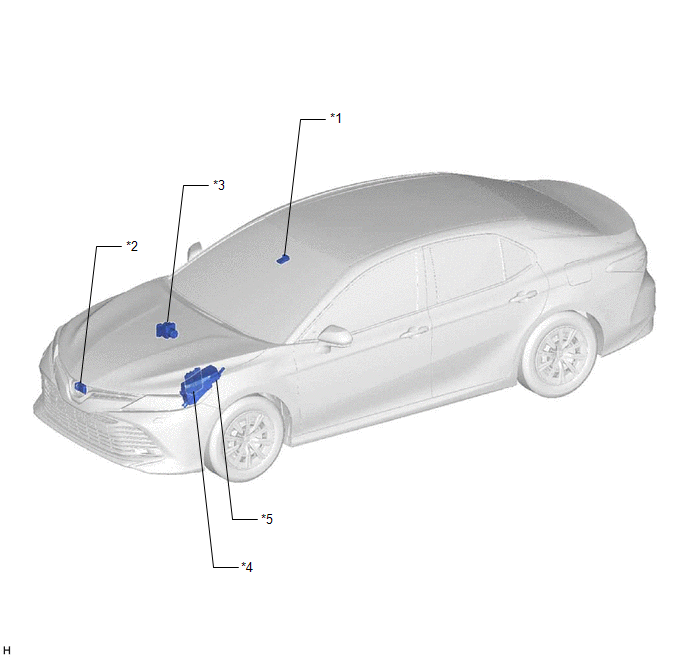

SCHEMA
|
*1 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT | *2 |
ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
|
*3 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*4 | ECM |
|
*5 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION |
- | - |

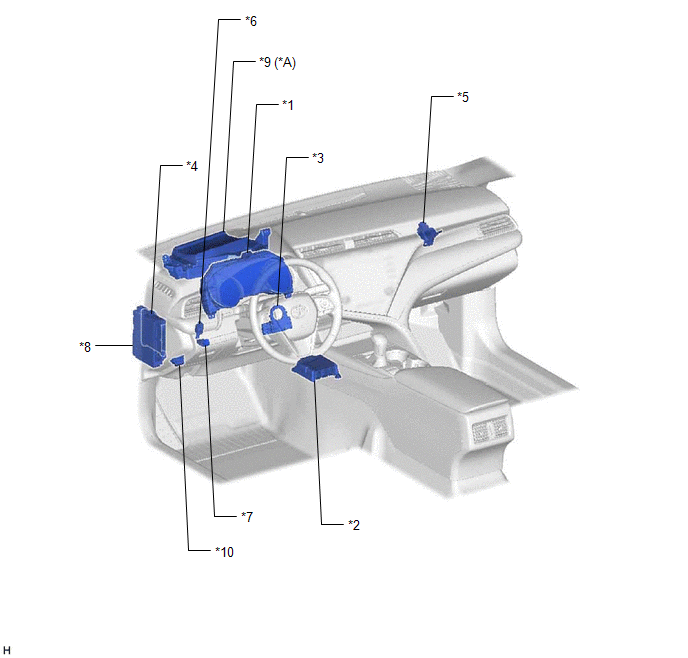

SCHEMA
|
*A | avec système d'affichage tête haute | - |
- |
| *1 |
ENSEMBLE DE COMBINE D'INSTRUMENTS - ECRAN MULTIFONCTION - TEMOIN PCS - AVERTISSEUR SONORE PCS |
*2 | ENSEMBLE DE CAPTEUR D'AIRBAG - CAPTEUR D'EMBARDEE |
|
*3 | CAPTEUR D'ANGLE DE BRAQUAGE | *4 |
ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
| *5 | ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) |
*6 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
|
*7 | CONTACTEUR VSC OFF |
*8 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - ECU-IG1 N° 3 |
|
*9 | AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR METRE) |
*10 | DLC3 |
