Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Action Preventive / Systeme De Securite Preventive / Schema Du Systeme

SCHEMA DU SYSTEME

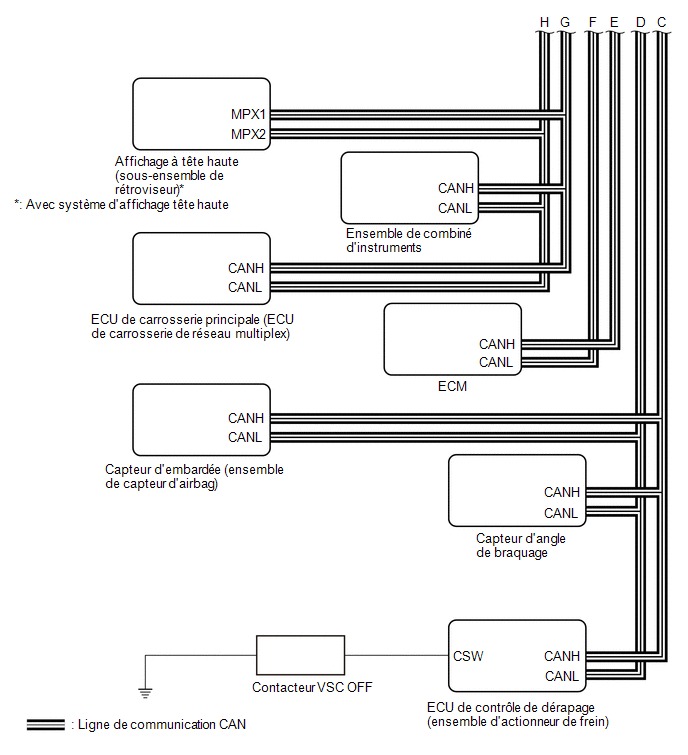

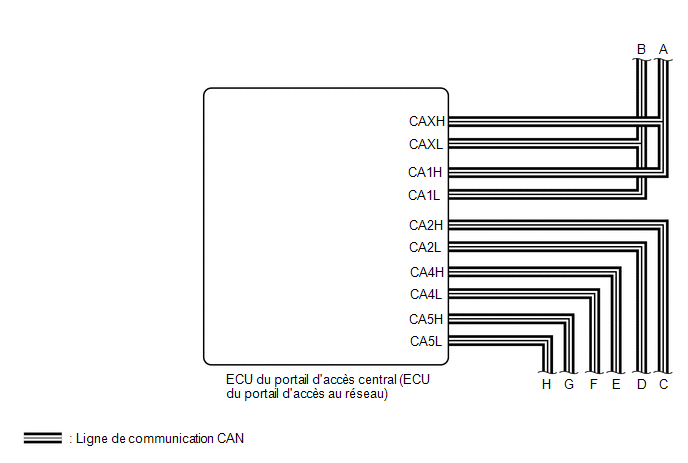

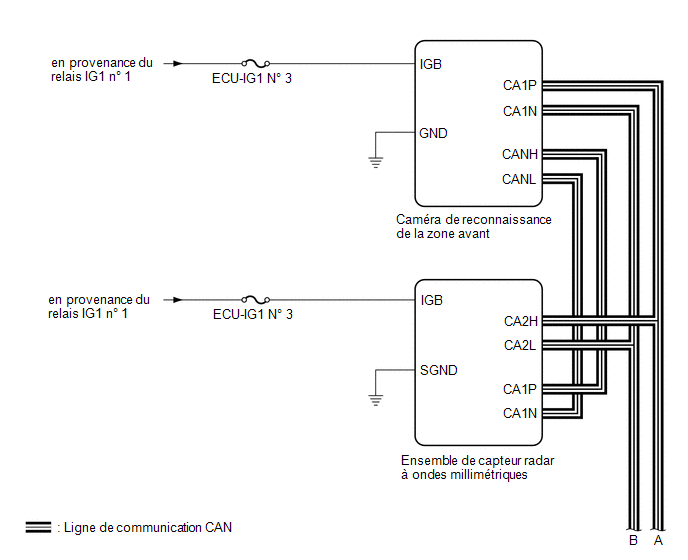

Tableau de communication

Emetteur

Récepteur

Signal

Ligne
*: avec système d'affichage tête haute

Ensemble de capteur radar à ondes millimétriques

Caméra de reconnaissance de la zone avant
  • Signal d'alarme à action préventive
  • Signal de fonctionnement du freinage à action préventive

CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)
  • Signal de mise en attente de l'assistance au freinage
  • Signal de fonctionnement du freinage à action préventive

ECM
  • Signal de fermeture du papillon

Ensemble de combiné d'instruments
  • Signal de dysfonctionnement du système de sécurité préventive
  • Signal de détection de distance de système de sécurité préventive
  • Signal d'avertissement
  • Signal de désactivation de système de sécurité préventive

Caméra de reconnaissance de la zone avant

Ensemble de capteur radar à ondes millimétriques
  • Signal de reconnaissance d'obstacle avant
  • Signal de distance

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

Ensemble de capteur radar à ondes millimétriques
  • Signal de vitesse du véhicule
  • Signal du contacteur des feux stop
  • Signal de commande de freinage à action préventive
  • Signal de fonctionnement du système de commande de stabilité du véhicule
  • Signal de dysfonctionnement de système de commande de stabilité du véhicule
  • Signal du témoin VSC OFF
  • Signal du capteur d'embardée du véhicule

Caméra de reconnaissance de la zone avant
  • Signal de vitesse du véhicule
  • Signal du capteur d'embardée du véhicule

Ensemble de combiné d'instruments
  • Signal de vitesse du véhicule

Capteur d'embardée (ensemble de capteur d'airbag)

Ensemble de capteur radar à ondes millimétriques
  • Signal du capteur d'embardée du véhicule

Caméra de reconnaissance de la zone avant

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Ensemble de capteur radar à ondes millimétriques
  • Informations sur les caractéristiques du véhicule (destination)

Caméra de reconnaissance de la zone avant

Capteur d'angle de braquage

Ensemble de capteur radar à ondes millimétriques
  • Signal du capteur d'angle de braquage
  • Signal de dysfonctionnement du capteur d'angle de braquage

Caméra de reconnaissance de la zone avant

ECM

Ensemble de capteur radar à ondes millimétriques
  • Signal de rapport engagé
  • Signal d'informations relatives au type de moteur
  • Signal de pourcentage d'angle d'ouverture d'accélérateur

Ensemble de capteur radar à ondes millimétriques

Affichage à tête haute (sous-ensemble de rétroviseur)*
  • Signal d'avertissement
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 CAMERA DE RECONNAISSANCE DE MARCHE AVANT *2 ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES *3 ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE *4 EC ...

Description Du Systeme
DESCRIPTION DU SYSTEME DESCRIPTION DU SYSTEME DE SECURITE PREVENTIVE (a) Le système de sécurité préventive utilise la commande d'avertissement de sécurité préventive, la commande d'assistance au freinage à action préventive et la ...
