Toyota Camry et,
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*A | avec clignotant latéral |
- | - |
|

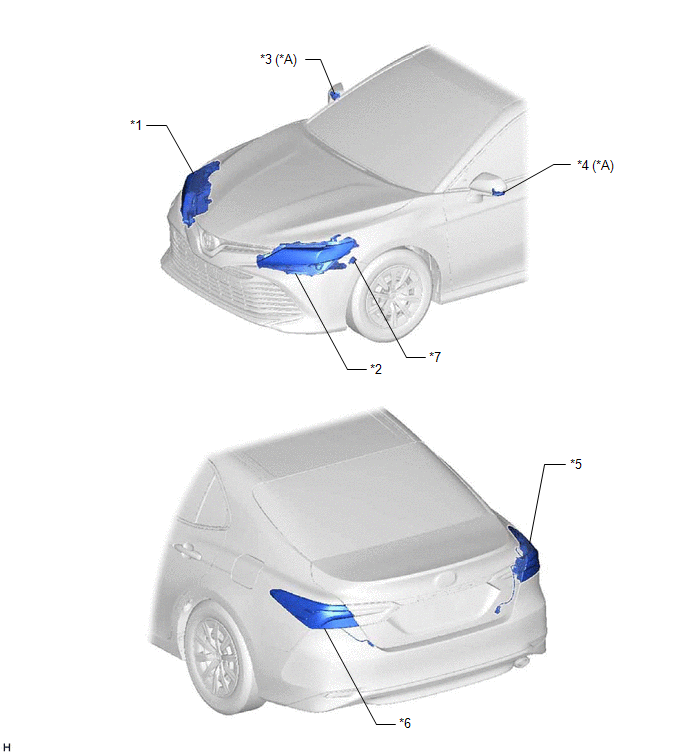

*1 | ENSEMBLE DE PHARE DROIT - CLIGNOTANT | *2 |
ENSEMBLE DE PHARE GAUCHE - CLIGNOTANT |
|
*3 | ENSEMBLE DE CLIGNOTANT LATERAL DROIT |
*4 | ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE |
|
*5 | ENSEMBLE DE FEU COMBINE ARRIERE DROIT - CLIGNOTANT | *6 |
ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE - CLIGNOTANT |
|
*7 | AVERTISSEUR SONORE DE VERROUILLAGE DE PORTE A DISTANCE |
- | - |
SCHEMA
.png)
|

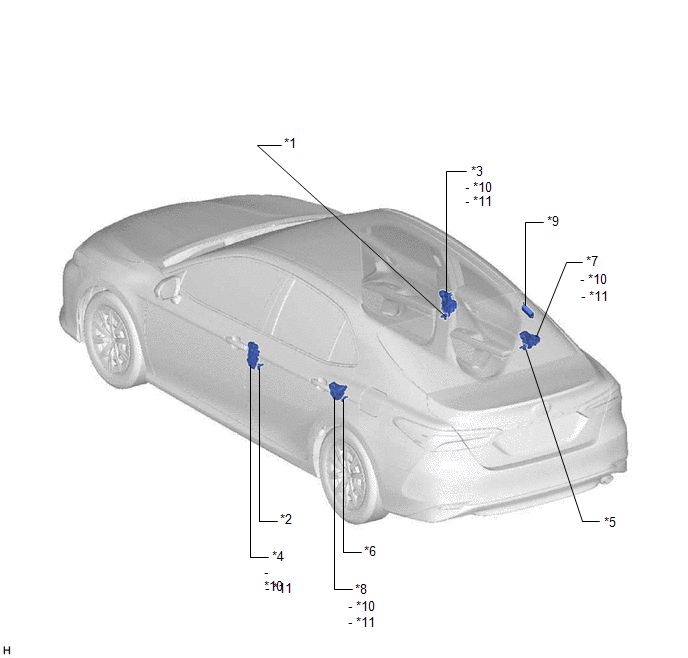

*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit) |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche) |
|
*3 | ENSEMBLE DE SERRURE DE PORTE AVANT DROIT AVEC MOTEUR |
*4 | ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR |
|
*5 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (droit) |
*6 | ENSEMBLE DU CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE (gauche) |
|
*7 | ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR DROIT |
*8 | ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR |
|
*9 | ENSEMBLE DU RECEPTEUR DE COMMANDE DE PORTE ET DU SYSTEME DE CONTROLE DE LA PRESSION DES PNEUS |
*10 | MOTEUR DE SERRURE DE PORTE |
|
*11 | CONTACTEUR DE DETECTION DE DEVERROUILLAGE DE PORTE |
- | - |
SCHEMA
|

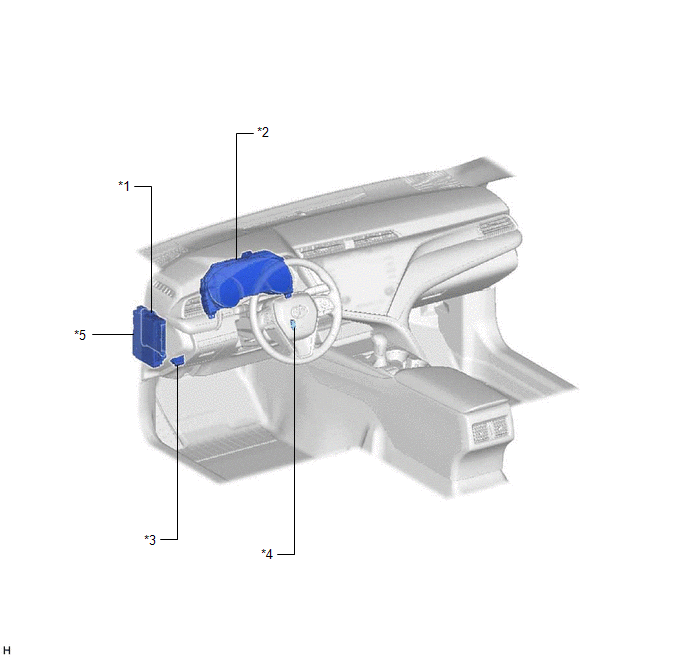

*1 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*3 | DLC3 |
*4 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
|
*5 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 N° 4 - FUSIBLE ECU-DCC N° 2 |
- | - |
Mesures De Precaution
Schema Du SystemePerte de commande avec l'ensemble de capteur d'airbag latéral n° 2 (droit) (B162B,B162C)
DESCRIPTION Le capteur de circuit de collision latérale droit (bus 2) se compose de l'ensemble de capteur d'airbag et le capteur d'airbag latéral droit n° 1.
Le capteur d'airbag latéral droit n° 1 détecte les impacts et envoie des signaux à l'ensemble de capteu ...
Mesures De Precaution
MESURES DE PRECAUTION MESURES DE PRECAUTION A
PRENDRE CONCERNANT LES INTERFERENCES AVEC LES APPAREILS ELECTRIQUES
ATTENTION: Etant donné que des ondes radio faibles sont émises par le
sous-ensemble d'émetteur de clé électronique, en cas de port d'un stimulateur
cardiaque, veiller à ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER L'ENSEMBLE DE SONDE DE NIVEAU DE CARBURANT
ATTENTION: Effectuer la vérification dans un local bien aéré. Ne pas effectuer la vérification à proximité d'une flamme vive.
(a) Vérifier si le flotteur se déplace légèrement entre F et E. (b) Vérifier la t ...
