Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

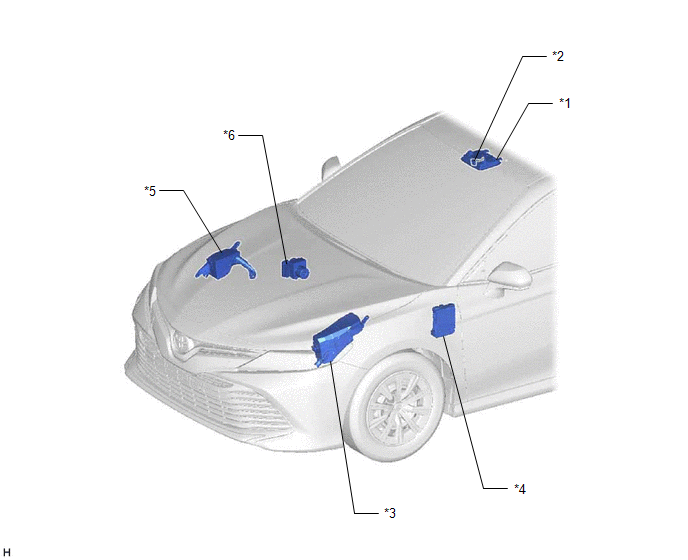

SCHEMA

*1

SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT

*2

ENSEMBLE DE MICRO DE TELEPHONE

*3

ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION

- TV FUSE (avec contacteur (SOS) manuel)

*4

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE ECU-ACC

- FUSIBLE ECU-DCC N° 2

- FUSIBLE ECU-IG1 N° 4

- FUSIBLE ECU-IG2 N° 3 (avec contacteur (SOS) manuel)

- DCM FUSE (avec contacteur (SOS) manuel)

- FUSIBLE PANEL

- FUSIBLE METER-IG2

- FUSIBLE RADIO (avec contacteur (SOS) manuel)

*5

ENSEMBLE DE BLOC DE RELAIS ET BLOC DE JONCTION DE COMPARTIMENT MOTEUR N° 2

- FUSIBLE AMP N° 1 (pour 9 haut-parleurs)

- FUSIBLE AMP N° 2 (pour 9 haut-parleurs)

*6

ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN) (pour système de frein de stationnement électrique)

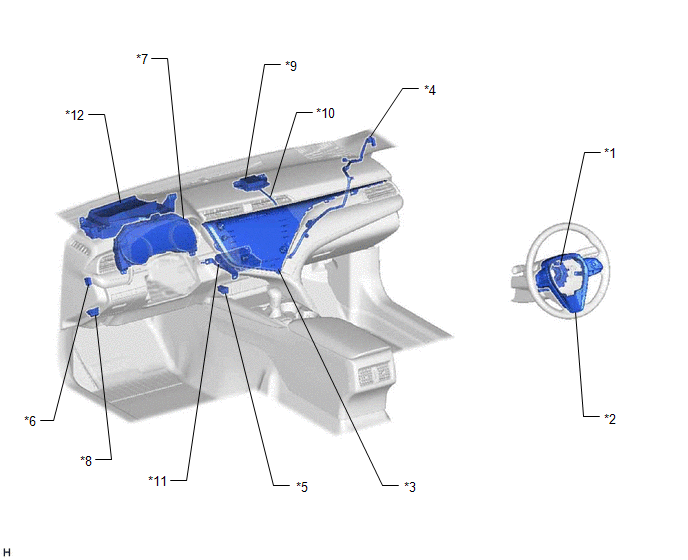

SCHEMA

*1

SOUS-ENSEMBLE DE CABLE EN SPIRALE

*2

ENSEMBLE DE CONTACTEUR AU VOLANT

*3

ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE

*4

SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour côté avant)

*5

ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1

*6

ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT (pour type à pédale de frein de stationnement)

*7

ENSEMBLE DE COMBINE D'INSTRUMENTS

*8

DLC3

*9

ENSEMBLE D'ANTENNE DE NAVIGATION

(Avec ensemble d'antenne de navigation)

- GPS

*10

SOUS-ENSEMBLE DE CABLE D'ANTENNE

(pour ensemble d'antenne de navigation)

*11

DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(avec contacteur (SOS) manuel)

*12

AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR METRE)

(avec système d'affichage tête haute)

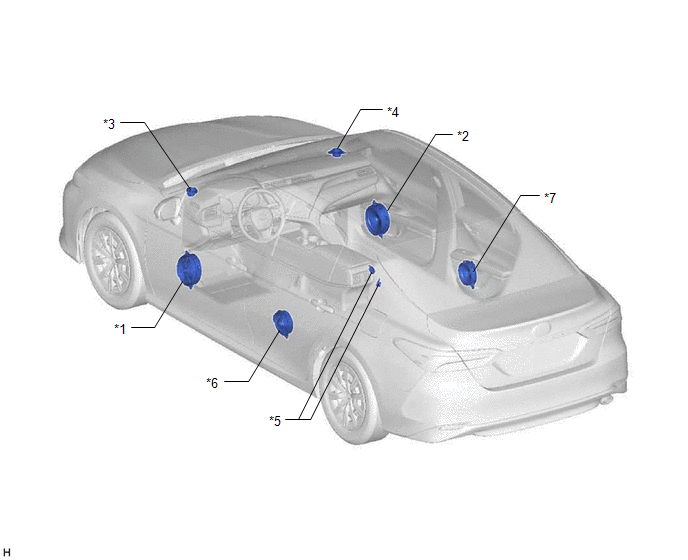

SCHEMA

pour 6 haut-parleurs

*1

ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1

*2

ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1

*3

ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2

*4

ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2

*5

CONDENSATEUR DE REGLAGE DE RADIO

*6

ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE

*7

ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT

-

-

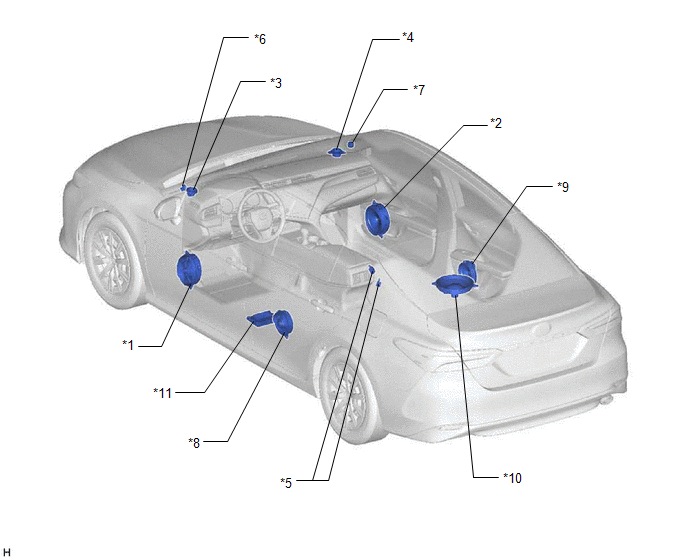

SCHEMA

pour 9 haut-parleurs

*1

ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 1

*2

ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1

*3

ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 2

*4

ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2

*5

CONDENSATEUR DE REGLAGE DE RADIO

*6

ENSEMBLE DE HAUT-PARLEUR AVANT GAUCHE N° 3

*7

ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 3

*8

ENSEMBLE DE HAUT-PARLEUR ARRIERE GAUCHE

*9

ENSEMBLE DE HAUT-PARLEUR ARRIERE DROIT

*10

ENSEMBLE DE HAUT-PARLEUR DE L'ELEMENT STEREO ARRIERE

*11

ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO

-

-

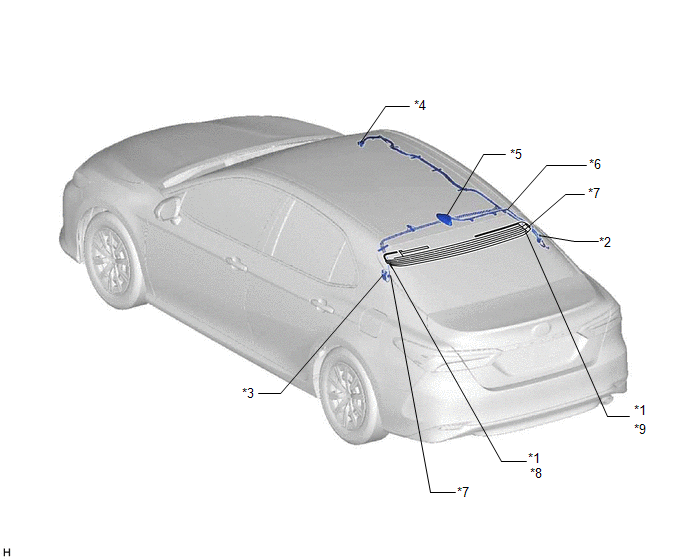

SCHEMA

*1

CABLE D'ANTENNE DE VITRE

*2

ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 1

*3

ENSEMBLE D'ANTENNE D'AMPLIFICATEUR N° 2

*4

SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2

*5

ENSEMBLE D'ANTENNE DE TOIT (avec fonction SXM)

- SiriusXM

*6

SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 (avec fonction SXM)

*7

SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour côté arrière)

*8

- FM secondaire

*9

- FM principal

- AM

-

-
