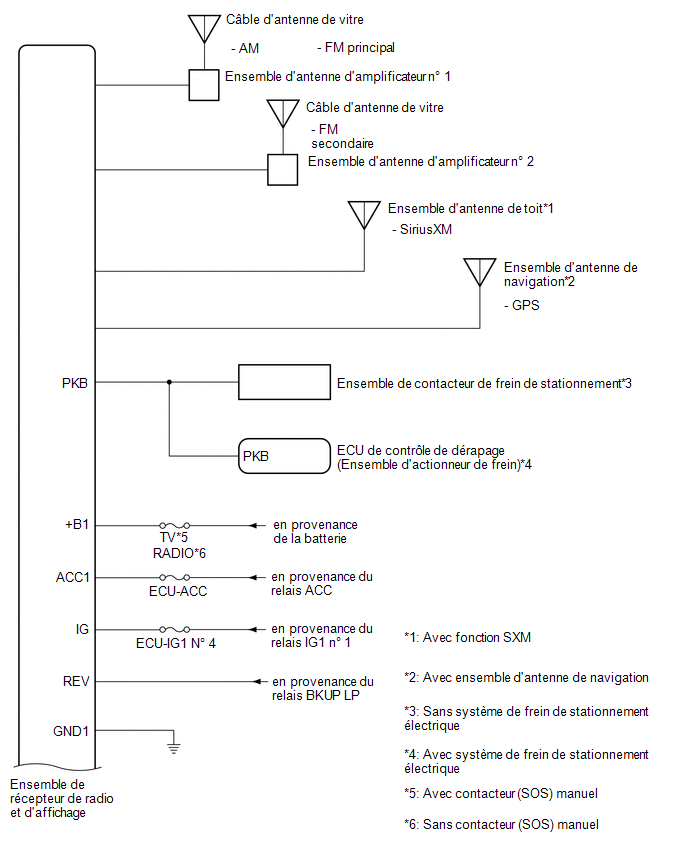

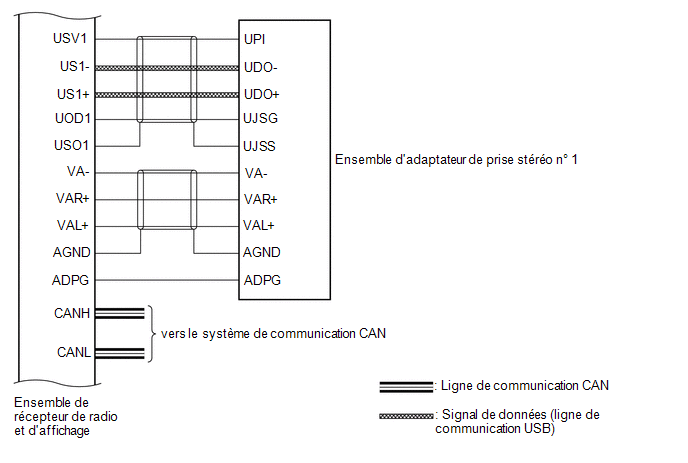

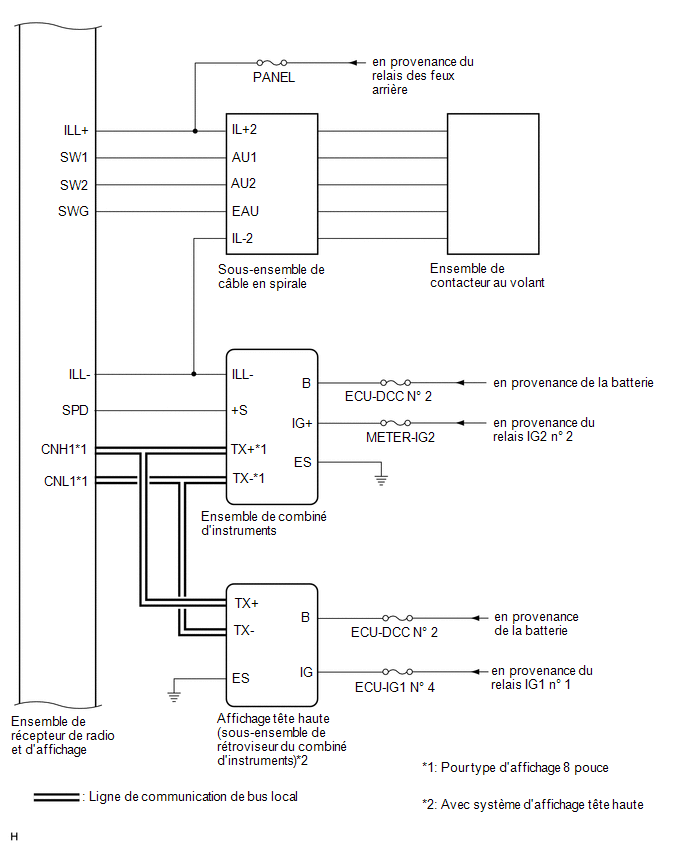

SCHEMA DU SYSTEME

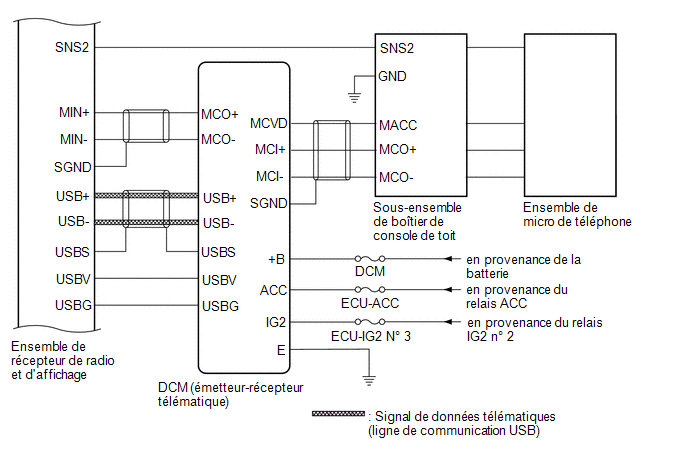

avec contacteur (SOS) manuel

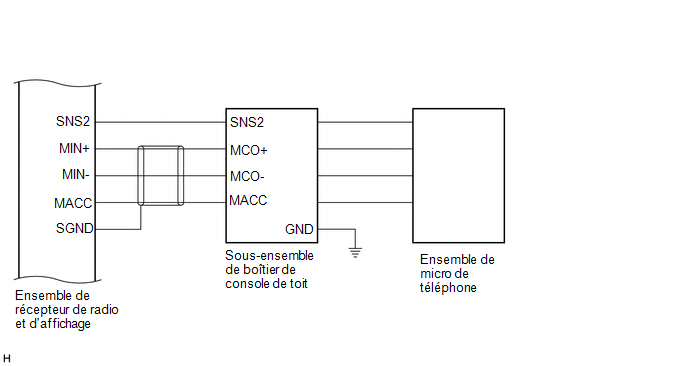

sans contacteur (SOS) manuel

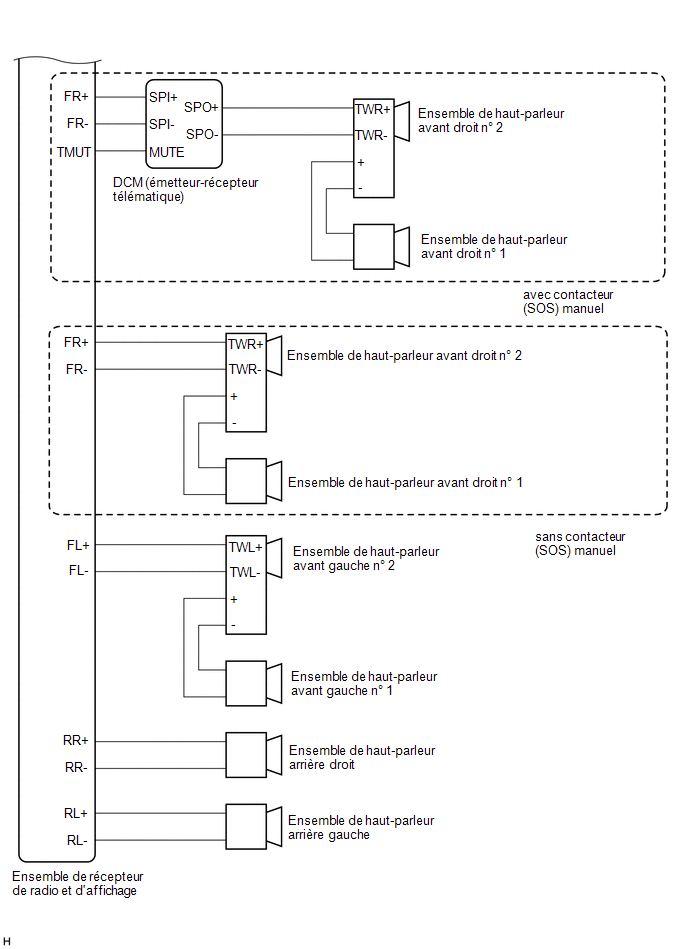

pour 6 haut-parleurs

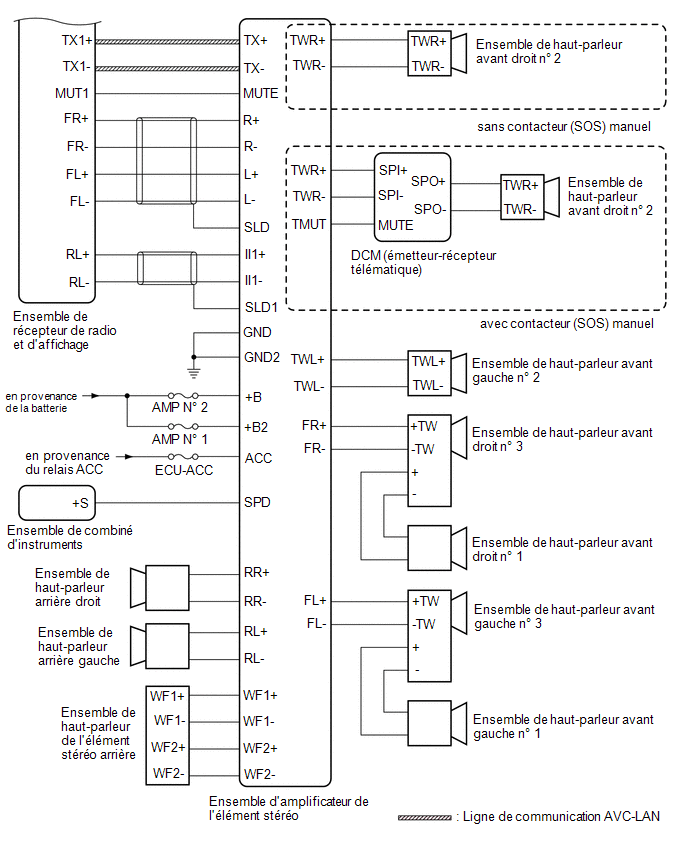

pour 9 haut-parleurs
