EMPLACEMENT DES PIECES CONSTITUTIVES

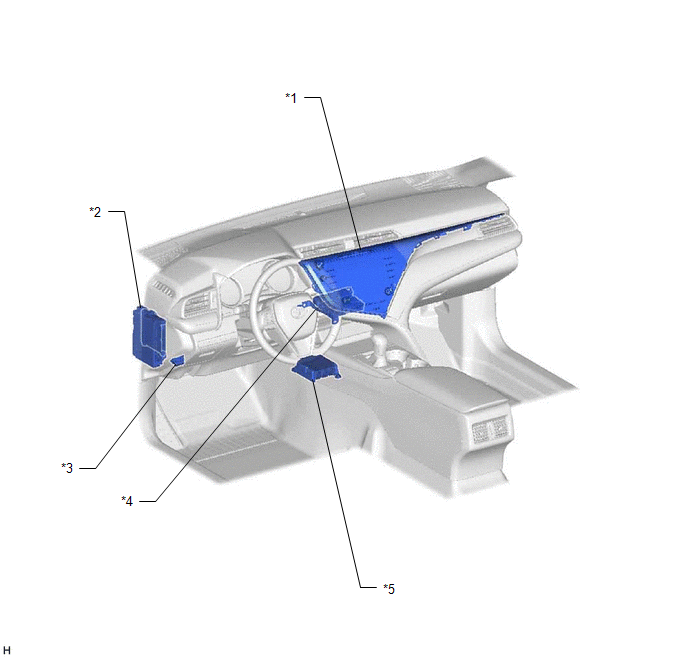

SCHEMA
*1 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
*2 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-IG2 N° 3 - FUSIBLE ECU-ACC - FUSIBLE PANEL - FUSIBLE DCM |
*3 | DLC3 |
*4 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - BUB (BATTERIE DE SECOURS) |
*5 | ENSEMBLE DE CAPTEUR D'AIRBAG |
- | - |

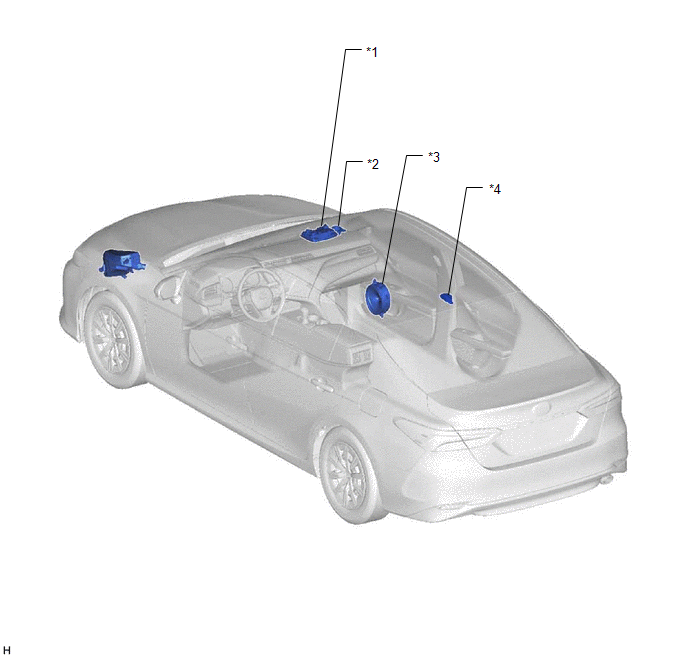

SCHEMA
*1 | SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT - ENSEMBLE DE MICRO DE TELEPHONE - CONTACTEUR (SOS) MANUEL |
*2 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 2 |
*3 | ENSEMBLE DE HAUT-PARLEUR AVANT DROIT N° 1 |
*4 | ENSEMBLE D'ANTENNE GPS ET DE TELEPHONE (pour côté toit) |

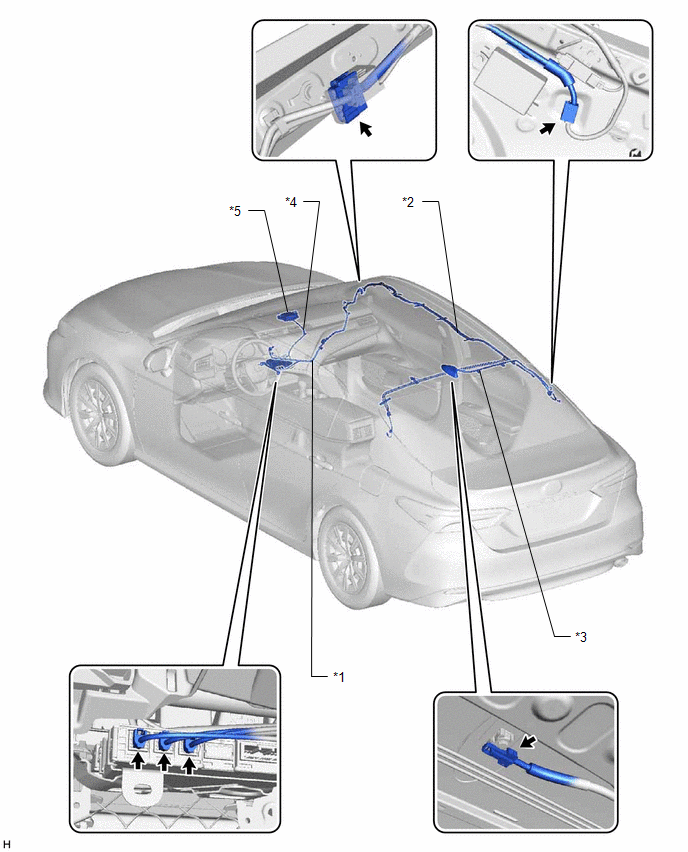

SCHEMA
*1 | CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE) |
*2 | CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2) |
*3 | CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5) |
*4 | CABLE D'ANTENNE GPS ET DE TELEPHONE (SOUS-ENSEMBLE DE CABLE D'ANTENNE) |
*5 | ENSEMBLE D'ANTENNE GPS ET DE TELEPHONE (pour côté avant) |
- | - |
