Pieces Constitutives
PIECES CONSTITUTIVES

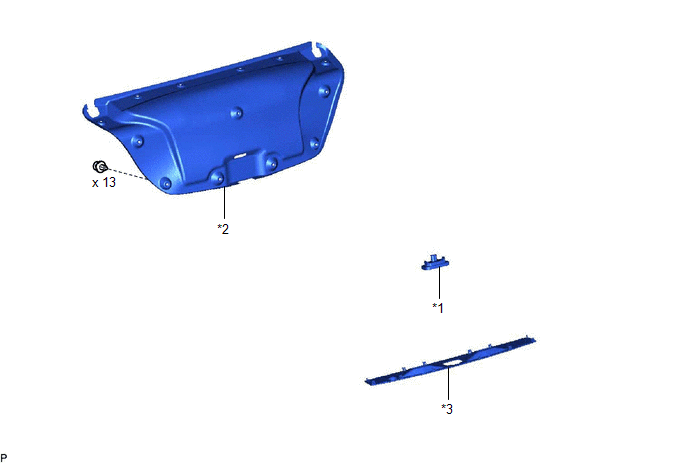

SCHEMA
|
*1 | ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION |
*2 | CACHE DE PORTE DE COMPARTIMENT A BAGAGES |
|
*3 | GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3 |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
2. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3
Cliquer ici
3. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION

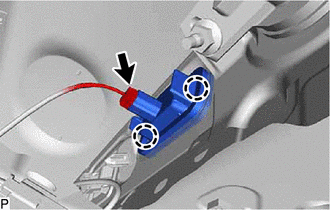

| (a) Débrancher le connecteur. |
|
(b) Libérer les 2 griffes pour déposer l'ensemble d'éclairage de plaque d'immatriculation.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION
|

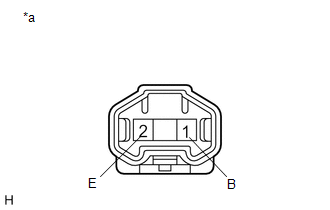

*a | Pièce constitutive sans faisceau de câbles branché (ensemble d'éclairage de plaque d'immatriculation) |
(a) Brancher 4 piles sèches (1,5 V) en série.
REMARQUE:
Ne pas utiliser les piles rechargeable car elles pourraient ne pas émettre une tension de 1,5 V.
(b) Appliquer la tension de la batterie 6 V aux bornes du connecteur et vérifier que l'éclairage de plaque d'immatriculation s'allume.
OK:
|
Condition | Condition spécifiée |
|---|---|
|
Câble positif (+) des batteries → Borne 1 (B) Câble négatif (-) des batteries → Borne 2 (E) |
L'éclairage de plaque d'immatriculation s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de plaque d'immatriculation.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION
(a) Engager les 2 griffes pour reposer l'ensemble d'éclairage de la plaque d'immatriculation.
(b) Brancher le connecteur.
2. REPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3
Cliquer ici
3. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
ReposeVerification / Suppression Des Dtc
VERIFICATION / SUPPRESSION DES DTC VERIFIER DTC
(a) Brancher le Techstream sur le DLC3. (b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream. (d) Sélectionner les menus suivants: Body Electrical / (système souhaité) / Trouble Codes. Body Electrical > Master Switch ...
