Toyota Camry Manuel de réparation XV50 (2011–2019): Filtre De La Climatisation
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

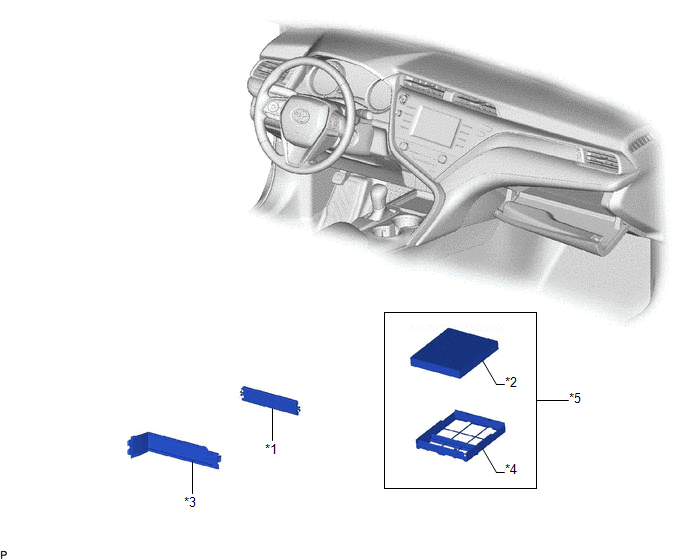

*1 | PLAQUE DE COUVERCLE DE FILTRE A AIR |
*2 | FILTRE DE PURIFICATION D'AIR |
*3 | CACHE INFERIEUR DE TABLEAU DE BORD GAUCHE |
*4 | BOITIER DE FILTRE A AIR |
*5 | SOUS-ENSEMBLE DE FILTRE A AIR |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE INFERIEUR DE TABLEAU DE BORD GAUCHE
(a) Ouvrir la trappe de tableau de bord inférieur.

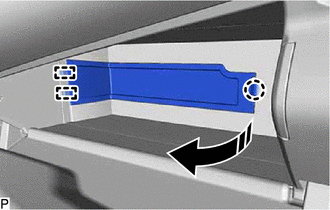

(b) Libérer la griffe et les 2 guides pour déposer le cache inférieur de tableau de bord gauche comme indiqué sur le schéma.
Déposer dans ce sens |
2. DEPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR

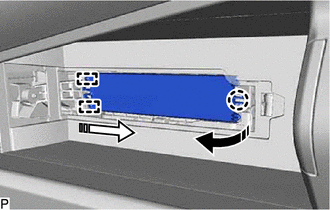

(a) Libérer la griffe et 2 guides comme indiqué par les flèches, dans l'ordre indiqué sur le schéma, afin de déposer la plaque de couvercle de filtre à air.
Déposer dans ce sens (1) | |
Déposer dans ce sens (2) |
3. DEPOSER LE FILTRE DE PURIFICATION D'AIR

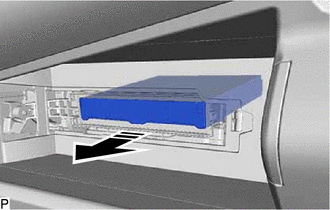

(a) Déposer le sous-ensemble de filtre à air, comme indiqué sur le schéma.
Déposer dans ce sens |

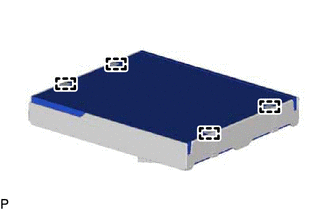

(b) Libérer les 4 guides pour déposer le filtre de purification d'air du boîtier de filtre à air. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE FILTRE DE PURIFICATION D'AIR

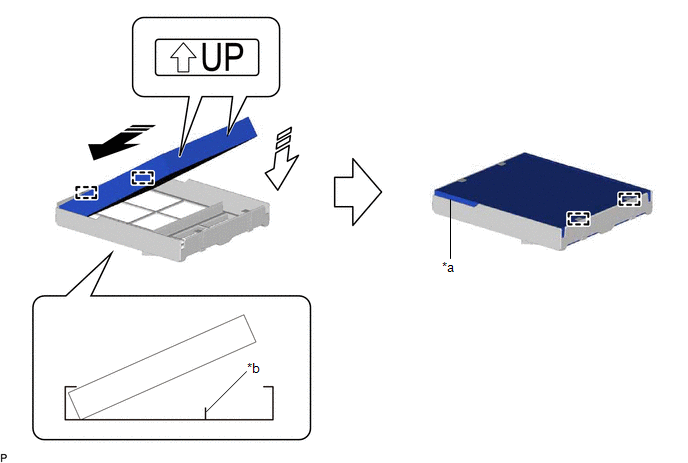

(a) Engager les 2 guides sur la découpe du boîtier de filtre à air, puis engager les 2 guides comme indiqué sur le schéma pour reposer le filtre de purification d'air.
*a | Découpe |
*b | Nervure |
Reposer dans ce sens (1) |
Reposer dans ce sens (2) |
REMARQUE:
- S'assurer que les repères "UP" sont orientés dans le bon sens avant de reposer le filtre de purification d'air.
- S'assurer qu'il n'y a pas de jeu entre le filtre de purification d'air et le boîtier de filtre à air et que le filtre de purification d'air n'est pas déformé.

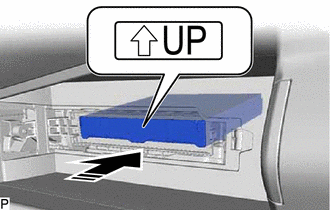

(b) Reposer le sous-ensemble de filtre à air, comme indiqué sur le schéma.
Poser dans ce sens |
REMARQUE:
S'assurer que le repère "UP" est orienté dans le bon sens avant de reposer le sous-ensemble de filtre à air.
2. REPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR

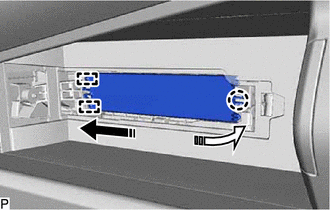

(a) Engager les 2 guides et la griffe comme indiqué par les flèches, dans l'ordre indiqué sur le schéma, afin de reposer la plaque de couvercle de filtre à air.
Reposer dans ce sens (1) | |
Reposer dans ce sens (2) |
3. REPOSER LE CACHE INFERIEUR DE TABLEAU DE BORD GAUCHE

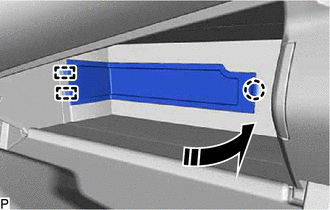

(a) Engager les 2 guides et la griffe pour reposer le cache inférieur de tableau de bord gauche, comme indiqué sur le schéma.
Poser dans ce sens |
