DEMONTAGE
PROCEDURE
1. DEPOSER LE CACHE DE POULIE DE GENERATEUR

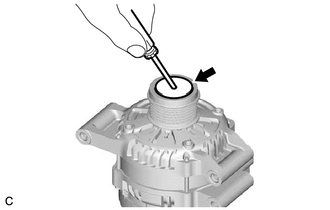

| (a) Déposer le capuchon de poulie de générateur de la poulie de générateur avec embrayage. REMARQUE:
CONSEIL: Bien que de la graisse sera observée lorsque le cache de la poulie de générateur sera déposé, cela n'indique pas un dysfonctionnement. |
|
2. DEPOSER LA POULIE DE GENERATEUR AVEC EMBRAYAGE
(a) Fixer le flasque côté entraînement de générateur dans un étau entre des plaques d'aluminium.

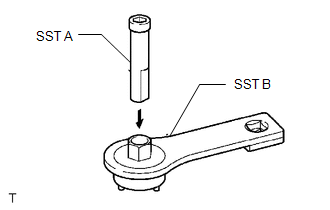

| (b) Poser le SST (A) sur le SST (B) comme indiqué sur le schéma. SST: 09820-63021 |
|

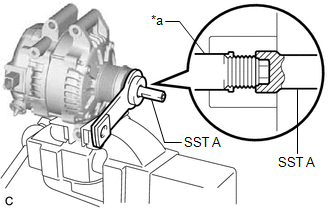

| (c) Placer l'extrémité d'axe de rotor dans le SST (A). |
|

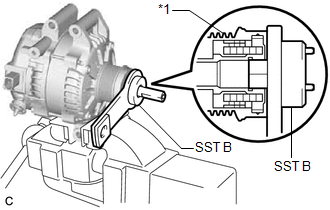

| (d) Placer le SST (B) sur la poulie de générateur avec embrayage. |
|

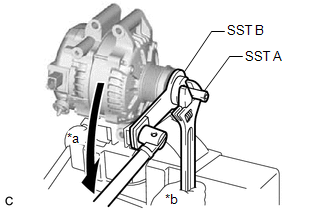

| (e) Desserrer la poulie de générateur avec embrayage en faisant tourner le SST (B), comme indiqué sur le schéma. REMARQUE:
|
|
(f) Déposer le SST (A) et (B) de la poulie de générateur avec embrayage.

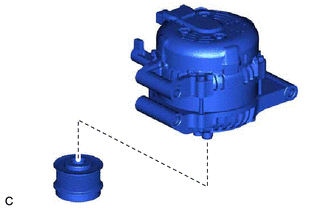

(g) Déposer la poulie de générateur avec embrayage de l'axe de rotor.
(h) Déposer le flasque côté entraînement de générateur de l'étau.
3. DEPOSER LE CACHE D'EXTREMITE ARRIERE DE GENERATEUR
| (a) Placer l'ensemble de générateur sur la poulie de générateur avec embrayage. |
|

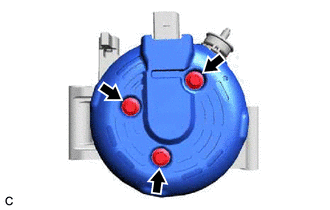

| (b) Déposer les 3 écrous et le cache d'extrémité arrière de générateur de l'ensemble de bobine de générateur. |
|
4. DEPOSER L'ISOLANT DE BORNE DE GENERATEUR

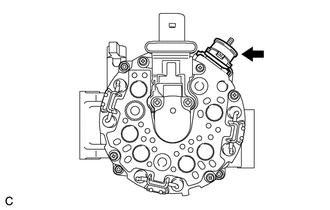

| (a) Déposer l'isolant de borne de générateur de l'ensemble de bobine de générateur. |
|
5. DEPOSER L'ENSEMBLE DE PORTE-BALAIS DE GENERATEUR

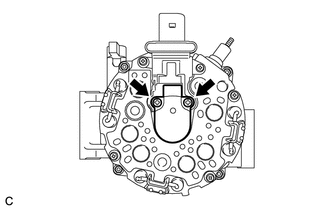

| (a) Déposer les 2 vis et l'ensemble de porte-balais de générateur de l'ensemble de bobine de générateur. |
|
6. DEPOSER L'ENSEMBLE DE BOBINE DE GENERATEUR

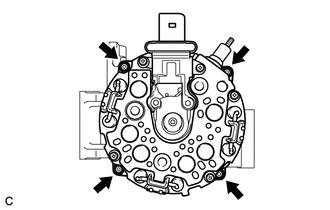

| (a) Déposer les 4 boulons. |
|

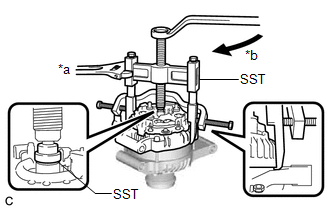

| (b) A l'aide du SST, déposer l'ensemble de bobine de générateur. SST: 09950-40011 09951-04020 09952-04010 09953-04020 09954-04010 09955-04071 09957-04010 09958-04011 |
|

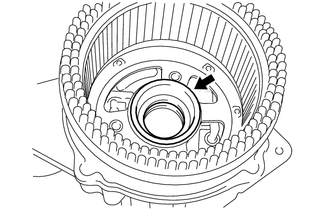

| (c) Déposer la garniture d'étanchéité du cache de roulement. REMARQUE: En cas de rupture de la garniture d'étanchéité du cache de roulement, déposer toutes les pièces brisées. CONSEIL: La garniture d'étanchéité de cache de roulement peut être posée sur l'ensemble de rotor de générateur. |
|
7. DEPOSER L'ENSEMBLE DE ROTOR DE GENERATEUR

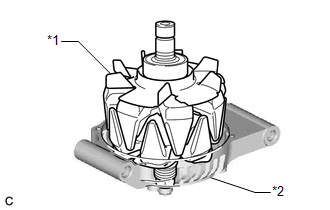

| (a) Déposer l'ensemble de rotor de générateur. REMARQUE: Ne pas faire tomber l'ensemble de rotor de générateur. |
|
8. VERIFIER LE ROULEMENT DE FLASQUE COTE ENTRAINEMENT DE GENERATEUR
Cliquer ici .gif)
9. DEPOSER LE ROULEMENT DE FLASQUE COTE ENTRAINEMENT DE GENERATEUR

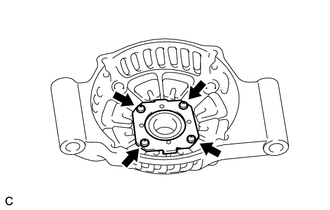

| (a) Déposer les 4 vis et la plaque de retenue du flasque côté entraînement de générateur. |
|

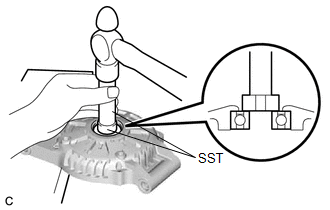

| (b) A l'aide du SST et d'un marteau, chasser le roulement de flasque côté entraînement de générateur. SST: 09950-60010 09951-00250 SST: 09950-70010 09951-07100 |
|
