Toyota Camry Manuel du propriétaire XV70 (2017-2023): Frein de stationnement
Il est possible de sélectionner un mode parmi les modes suivants.

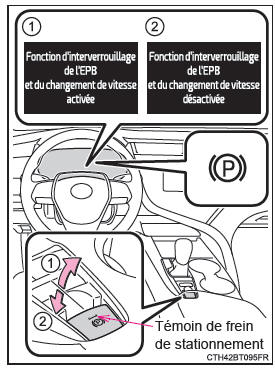

Mode automatique
Le frein de stationnement est automatiquement serré ou desserré en fonction de l'actionnement du levier de vitesses.
Même en mode automatique, le frein de stationnement peut être serré et desserré manuellement.
- Active le mode automatique (lorsque le véhicule est à l'arrêt, maintenez la commande de frein de stationnement tirée jusqu'à ce qu'un message s'affiche sur l'écran multifonctionnel)
- Lorsque le levier de vitesses est déplacé de P, le frein de stationnement est desserré et le témoin indicateur de frein de stationnement ainsi que le témoin de frein de stationnement s'éteignent.
- Lorsque le levier de vitesses est déplacé sur P, le frein de stationnement est serré et le témoin indicateur de frein de stationnement ainsi que le témoin de frein de stationnement s'allument.
Actionnez le levier de vitesses tout en appuyant sur la pédale de frein
- Désactive le mode automatique (lorsque le véhicule est à l'arrêt, maintenez la commande de frein de stationnement appuyée jusqu'à ce qu'un message s'affiche sur l'écran multifonctionnel) Actionnez la commande de frein de stationnement tout en appuyant sur la pédale de frein.

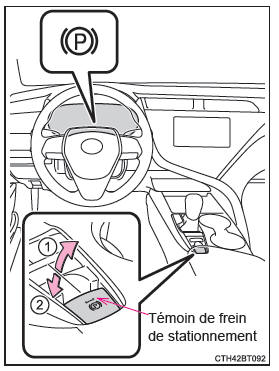

Mode manuel
Le frein de stationnement peut être serré et desserré manuellement.
- Serre le frein de stationnement
Le témoin indicateur de frein de stationnement et le témoin de frein de stationnement s'allument.
Maintenez la commande de frein de stationnement tirée si une situation d'urgence se présente et qu'il est nécessaire d'actionner le frein de stationnement pendant la conduite.
- Relâche le frein de stationnement
Actionnez la commande de frein de stationnement tout en appuyant sur la pédale de frein. Assurez-vous que le témoin indicateur de frein de stationnement ou le témoin de frein de stationnement s'éteignent.
Si le témoin indicateur de frein de stationnement ou le témoin de frein de stationnement clignotent, actionnez à nouveau la commande.
Stationnement du véhicule
Utilisation du frein de stationnement
- Lorsque le contact d'alimentation n'est pas en mode ON, le frein de stationnement ne peut pas être desserré à l'aide de la commande de frein de stationnement.
- Lorsque le contact d'alimentation n'est pas en mode ON, le mode automatique n'est pas disponible (serrage et desserrage automatiques du frein).
Fonction de relâchement automatique
Le frein de stationnement est automatiquement relâché lorsque vous appuyez lentement sur la pédale d'accélérateur.
Le frein de stationnement est automatiquement relâché dans les conditions suivantes:
- La porte conducteur est fermée.
- La ceinture de sécurité du conducteur est attachée.
- Placez le levier de vitesses sur une position de marche avant ou arrière.
- Le témoin indicateur de dysfonctionnement ou le témoin d'avertissement du système de freinage n'est pas allumé.
Si la fonction de relâchement automatique ne fonctionne pas, relâchez le frein de stationnement manuellement.
Si "Frein de stationnement temporairement non disponible" s'affiche sur l'écran multifonctionnel
Si vous actionnez le frein de stationnement de manière répétée dans un laps de temps court, le système risque de limiter son fonctionnement afin d'éviter toute surchauffe. Si cela se produit, abstenez-vous d'actionner le frein de stationnement. Le fonctionnement normal est rétabli après 1 minute environ.
Si "Frein de stationnement non disponible" s'affiche sur l'écran multifonctionnel
Actionnez le frein de stationnement. Si le message ne disparaît pas après avoir actionné la commande à plusieurs reprises, il est possible que le système soit défectueux.
Faites contrôler immédiatement le véhicule par tout revendeur agréé Toyota ou tout réparateur agréé Toyota, ou tout autre réparateur de confiance.
Bruit de fonctionnement du frein de stationnement
Lorsque le frein de stationnement est actionné, un bruit de moteur (ronronnement) peut être perceptible. Ceci n'indique pas un dysfonctionnement.
Témoin indicateur de frein de stationnement et témoin de frein de stationnement
- En fonction du mode du contact d'alimentation, le témoin indicateur de
frein de stationnement
et le témoin de frein de stationnement s'allument et restent allumés
comme indiqué ci-dessous:
Mode ON: Reste allumé jusqu'à ce que le frein de stationnement soit relâché.
Mode ON non activé: Reste allumé pendant environ 15 secondes.
- Lorsque le contact d'alimentation est placé sur arrêt alors que le frein de stationnement est serré, le témoin indicateur de frein de stationnement et le témoin de frein de stationnement restent allumés pendant 15 secondes environ. Ceci n'indique pas un dysfonctionnement.
Avertisseur sonore indiquant que le frein de stationnement est serré
Un signal sonore se déclenche si vous conduisez le véhicule avec le frein de stationnement serré. "Relâchez le frein de stationnement." est affiché sur l'écran multifonctionnel.
Messages d'avertissement et signaux sonores
Le système utilise des messages d'avertissement et des signaux sonores pour signaler un dysfonctionnement du système ou pour informer le conducteur de la nécessité d'être prudent. Si un message d'avertissement s'affiche sur l'écran multifonctionnel, lisez-le et suivez les instructions.
Si le témoin d'avertissement du système de freinage s'allume
Utilisation en période hivernale
AVERTISSEMENT
Lorsque vous stationnez le véhicule
Ne laissez pas un enfant seul dans le véhicule. Le frein de stationnement peut être desserré accidentellement et le danger existe que le véhicule se déplace et cause un accident entraînant des blessures graves, voire mortelles.
Commande de frein de stationnement
Ne placez aucun objet à proximité de la commande de frein de stationnement. Les objets peuvent interférer avec la commande et entraîner un actionnement inattendu du frein de stationnement.
NOTE
Lorsque vous stationnez le véhicule
Avant de quitter le véhicule, placez le levier de vitesses sur P, serrez le frein de stationnement et assurez-vous que le véhicule ne bouge pas.
En cas de dysfonctionnement du système
Arrêtez le véhicule dans un endroit sûr et vérifiez les messages d'avertissement.
Lorsque le frein de stationnement ne peut pas être desserré suite à un dysfonctionnement
Lorsque vous conduisez le véhicule avec le frein de stationnement serré, cela entraîne une surchauffe des composants de freinage, pouvant affecter les performances de freinage et entraîner une usure accrue des freins. Contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance immédiatement si cela se produit.
