DESCRIPTION
Si l'enregistrement de l'ID via la fonction d'enregistrement automatique d'ID est annulée ou que l'ECU de détection de pression des pneus et le récepteur ne reçoivent pas les données provenant de la valve de pression des pneus et des émetteurs après l'enregistrement de l'ID de la valve de pression des pneus et de l'émetteur à l'aide du Techstream, l'ECU de détection de pression des pneus et le récepteur enregistrent le DTC C2126/26.
Une fois l'enregistrement de l'ID effectué à l'aide du Techstream, le témoin de faible pression des pneus s'allume après avoir clignoté pendant 1 minute. Lorsque l'ECU de détection de pression des pneus et le récepteur reçoivent les données en provenance de toutes les valves de pression des pneus et de tous les émetteurs dont les ID sont enregistrés, la pression des pneus est considérée normale et le témoin de faible pression des pneus s'éteint.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | Remarque |
|---|---|---|---|---|
|
C2126/26 | ID d'émetteur non reçu en mode principal |
|
| - |
REMARQUE:
(Main) s'affiche sur l'écran des DTC pour les DTC, même lorsque le second jeu de pneus est sélectionné.
CONSEIL:
L'objectif de ce DTC est d'éviter la livraison d'un véhicule avec des ID d'émetteur mal enregistrés. Une fois tous les ID enregistrés, le DTC C2126/26 est détecté et le témoin de faible pression des pneus clignote pendant 1 minute puis s'allume. Si le témoin de faible pression des pneus ne s'éteint pas après un court laps de temps, les ID d'émetteur peuvent être mal enregistrés.
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
après l'enregistrement
des ID d'émetteur dans l'ECU de détection de pression des pneus si l'ECU et/ou une des valves et émetteurs ont été remplacés.
PROCEDURE
|
1. | IDENTIFIER L'EMETTEUR NON RECU |
(a) Régler la pression des pneus à la valeur prescrite.
Cliquer ici
(b) Mettre le contacteur d'allumage en position OFF.
(c) Brancher le Techstream sur le DLC3.
(d) Mettre le contacteur d'allumage en position ON.
(e) Allumer le Techstream.
(f) Sélectionner les menus suivants: Chassis / Tire Pressure Monitor / Data List.
(g) Afficher, pour chaque roue, la valeur "ID Tire Inflation Pressure" Ã l'aide du Techstream.
Chassis > Tire Pressure Monitor > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
ID 1 Tire Inflation Pressure |
Pression de gonflage des pneus ID1 |
min.: Pression absolue (abs) / 0 kPa (0 kgf/cm2, 0 lb/po2), pression relative (jauge) / 0 kPa (0 kgf/cm2, 0 lb/po2) max.: Pression absolue (abs) / 480 kPa (4,9 kgf/cm2, 70 lb/po2), pression relative (jauge) / 380 kPa (3,9 kgf/cm2, 55 lb/po2) |
Pression de gonflage des pneus réelle |
Si N/A est affiché, les données n'ont pas été reçues.*1 |
|
ID 2 Tire Inflation Pressure |
Pression de gonflage des pneus ID2 |
min.: Pression absolue (abs) / 0 kPa (0 kgf/cm2, 0 lb/po2), pression relative (jauge) / 0 kPa (0 kgf/cm2, 0 lb/po2) max.: Pression absolue (abs) / 480 kPa (4,9 kgf/cm2, 70 lb/po2), pression relative (jauge) / 380 kPa (3,9 kgf/cm2, 55 lb/po2) |
Pression de gonflage des pneus réelle |
Si N/A est affiché, les données n'ont pas été reçues.*1 |
|
ID 3 Tire Inflation Pressure |
Pression de gonflage des pneus ID3 |
min.: Pression absolue (abs) / 0 kPa (0 kgf/cm2, 0 lb/po2), pression relative (jauge) / 0 kPa (0 kgf/cm2, 0 lb/po2) max.: Pression absolue (abs) / 480 kPa (4,9 kgf/cm2, 70 lb/po2), pression relative (jauge) / 380 kPa (3,9 kgf/cm2, 55 lb/po2) |
Pression de gonflage des pneus réelle |
Si N/A est affiché, les données n'ont pas été reçues.*1 |
|
ID 4 Tire Inflation Pressure |
Pression de gonflage des pneus ID4 |
min.: Pression absolue (abs) / 0 kPa (0 kgf/cm2, 0 lb/po2), pression relative (jauge) / 0 kPa (0 kgf/cm2, 0 lb/po2) max.: Pression absolue (abs) / 480 kPa (4,9 kgf/cm2, 70 lb/po2), pression relative (jauge) / 380 kPa (3,9 kgf/cm2, 55 lb/po2) |
Pression de gonflage des pneus réelle |
Si N/A est affiché, les données n'ont pas été reçues.*1 |
|
ID 5 Tire Inflation Pressure |
Pression de gonflage des pneus ID5 |
min.: Pression absolue (abs) / 0 kPa (0 kgf/cm2, 0 lb/po2), pression relative (jauge) / 0 kPa (0 kgf/cm2, 0 lb/po2) max.: Pression absolue (abs) / 480 kPa (4,9 kgf/cm2, 70 lb/po2), pression relative (jauge) / 380 kPa (3,9 kgf/cm2, 55 lb/po2) |
Pression de gonflage des pneus réelle |
|
CONSEIL:
|
Affichage du tester |
|---|
|
ID 1 Tire Inflation Pressure |
|
ID 2 Tire Inflation Pressure |
|
ID 3 Tire Inflation Pressure |
|
ID 4 Tire Inflation Pressure |
|
ID 5 Tire Inflation Pressure |
(h) Réduire rapidement la pression des pneus de chaque roue à au moins 40 kPa (0,4 kg/cm2, 5,8 lb/po2) en l'espace de 30 secondes. Si la valeur "ID Tire Inflation Pressure" affichée sur le Techstream ne change pas, la valve de pression des pneus et l'émetteur correspondant à la valeur "ID Tire Inflation Pressure" inchangée ont causé l'émission du DTC.
CONSEIL:
(i) Vérifier la Data List.
REMARQUE:
(j) Après avoir vérifié que la valeur "ID Tire Inflation Pressure" d'un pneu a changé, répéter cette procédure pour chaque pneu. Identifier l'émetteur non reçu.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Changement dans toutes les données de pression des pneus |
A |
| Changement dans aucune donnée de pression de gonflage des pneus |
B |
| Pas de changement dans l'une des données de pression de gonflage des pneus |
C |
| A | |
FIN |
| C | |
PASSER AU POINT 3 |
|
|
2. | VERIFIER L'ID D'EMETTEUR |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Brancher le Techstream sur le DLC3.
(c) Mettre le contacteur d'allumage en position ON.
(d) Allumer le Techstream.
(e) Sélectionner les menus suivants: Chassis / Tire Pressure Monitor / Data List.
(f) Relever la Data List en suivant les indications du Techstream.
Chassis > Tire Pressure Monitor > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Registered ID 1 Code |
Code ID1 enregistré |
min.: 0 max.: FFFFFFF*1 |
N° d'ID enregistré pour l'émetteur ID1 affiché |
- |
| Registered ID 2 Code |
Code ID2 enregistré |
min.: 0 max.: FFFFFFF*1 |
N° d'ID enregistré pour l'émetteur ID2 affiché |
- |
| Registered ID 3 Code |
Code ID3 enregistré |
min.: 0 max.: FFFFFFF*1 |
N° d'ID enregistré pour l'émetteur ID3 affiché |
- |
| Registered ID 4 Code |
Code ID4 enregistré |
min.: 0 max.: FFFFFFF*1 |
N° d'ID enregistré pour l'émetteur ID4 affiché |
- |
| Registered ID 5 Code |
Code ID5 enregistré |
min.: 0 max.: FFFFFFF*1 |
N° d'ID enregistré pour l'émetteur ID5 affiché |
*2 |
CONSEIL:
|
Affichage du tester |
|---|
|
Registered ID 1 Code |
|
Registered ID 2 Code |
|
Registered ID 3 Code |
|
Registered ID 4 Code |
|
Registered ID 5 Code |

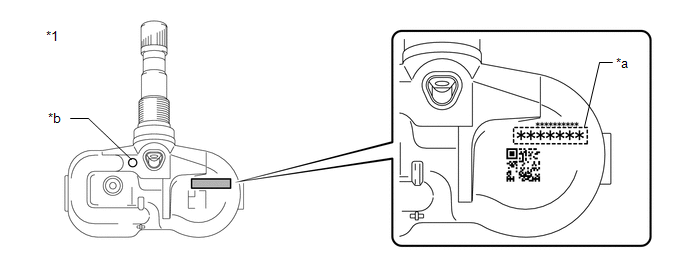

(g) Démonter tous les pneus et vérifier les ID de valve de pression des pneus et d'émetteur.
|
*1 | Valve de pression des pneus et émetteur |
- | - |
|
*a | ID d'émetteur (nombre à 7 chiffres) |
*b | Repère d'identification de fonction d'affichage de pression de gonflage des pneus de type à vitesse de rotation de roue |
REMARQUE:
Pour les véhicules équipés d'une fonction d'affichage de pression de gonflage des pneus de type à vitesse de roue, veiller à utiliser la valve de pression des pneus et l'émetteur avec les repères d'identification.
(h) S'assurer que le numéro ID d'émetteur et l'ID d'émetteur enregistré correspondent.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Alignement | A |
|
Ne correspondent pas | B |
| A | |
REMPLACER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR |
| B | |
PASSER AU POINT 4 |
|
3. | VERIFIER L'ID D'EMETTEUR |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Brancher le Techstream sur le DLC3.
(c) Mettre le contacteur d'allumage en position ON.
(d) Allumer le Techstream.
(e) Sélectionner les menus suivants: Chassis / Tire Pressure Monitor / Data List.
(f) Relever la Data List en suivant les indications du Techstream.
Chassis > Tire Pressure Monitor > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Registered ID 1 Code |
Code ID1 enregistré |
min.: 0 max.: FFFFFFF*1 |
N° d'ID enregistré pour l'émetteur ID1 affiché |
- |
| Registered ID 2 Code |
Code ID2 enregistré |
min.: 0 max.: FFFFFFF*1 |
N° d'ID enregistré pour l'émetteur ID2 affiché |
- |
| Registered ID 3 Code |
Code ID3 enregistré |
min.: 0 max.: FFFFFFF*1 |
N° d'ID enregistré pour l'émetteur ID3 affiché |
- |
| Registered ID 4 Code |
Code ID4 enregistré |
min.: 0 max.: FFFFFFF*1 |
N° d'ID enregistré pour l'émetteur ID4 affiché |
- |
| Registered ID 5 Code |
Code ID5 enregistré |
min.: 0 max.: FFFFFFF*1 |
N° d'ID enregistré pour l'émetteur ID5 affiché |
*2 |
CONSEIL:
|
Affichage du tester |
|---|
|
Registered ID 1 Code |
|
Registered ID 2 Code |
|
Registered ID 3 Code |
|
Registered ID 4 Code |
|
Registered ID 5 Code |
(g) Démonter tous les pneus et vérifier les ID de valve de pression des pneus et d'émetteur.
|
*1 | Valve de pression des pneus et émetteur |
- | - |
|
*a | ID d'émetteur (nombre à 7 chiffres) |
*b | Repère d'identification de fonction d'affichage de pression de gonflage des pneus de type à vitesse de rotation de roue |
REMARQUE:
Pour les véhicules équipés d'une fonction d'affichage de pression de gonflage des pneus de type à vitesse de roue, veiller à utiliser la valve de pression des pneus et l'émetteur avec les repères d'identification.
(h) S'assurer que le numéro ID d'émetteur et l'ID d'émetteur enregistré correspondent.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Alignement | A |
|
Ne correspondent pas | B |
| A | |
REMPLACER LA VALVE DE PRESSION DES PNEUS ET L'EMETTEUR CORRESPONDANTE |
|
|
4. | ENREGISTREMENT DE L'ID D'EMETTEUR |
(a) Effectuer l'enregistrement.
Cliquer ici
|
|
5. | EFFECTUER L'INITIALISATION |
(a) Effectuer l'initialisation.
Cliquer ici
| SUIVANT | |
FIN |
