DESCRIPTION
L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) est branché sur le combiné d'instruments via la communication CAN. Le témoin ABS reste allumé lorsque l'une des conditions suivantes est détectée:
CONSEIL:
Dans certains cas, le Techstream ne peut pas être utilisé si l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) n'est pas normale.

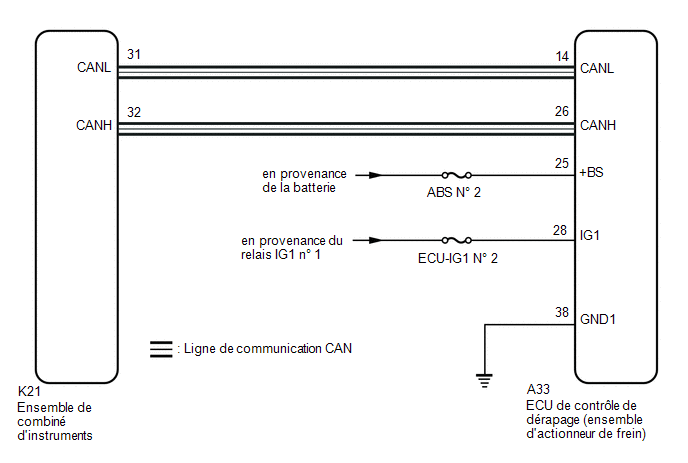

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCEDURE
|
1. | VERIFIER LE SYSTEME DE COMMUNICATION CAN |
(a) Vérifier si les DTC du système de communication CAN sont émis.
Cliquer ici
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Les DTC ne sont pas émis |
A |
| Les DTC sont émis |
B |
| B |
.gif) | VERIFIER LE SYSTEME DE COMMUNICATION CAN |
|
| 2. |
VERIFIER LE CONNECTEUR DE L'ENSEMBLE D'ACTIONNEUR DE FREIN EST CORRECTEMENT BRANCHE |
(a) Vérifier si le connecteur de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) est correctement branché.
OK:
Le connecteur est correctement branché.
| INCORRECT | | BRANCHER CORRECTEMENT LE CONNECTEUR SUR L'ENSEMBLE D'ACTIONNEUR DE FREIN |
|
| 3. |
VERIFIER LA BATTERIE |
(a) Vérifier la tension de la batterie.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
Borne positive (+) - Borne négative (-) |
Contacteur d'allumage en position OFF |
11 Ã 14 V |
| INCORRECT | | VERIFIER OU REMPLACER LE COMPOSANT DU SYSTEME DE CHARGE OU LA BATTERIE |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE SOURCE D'ALIMENTATION ELECTRIQUE) |
| (a) Mettre le contacteur d'allumage en position OFF. |
|
(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.
OK:
Le connecteur est correctement branché.
(c) Débrancher le connecteur A33 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).
(d) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.
OK:
Aucune déformation ni corrosion.

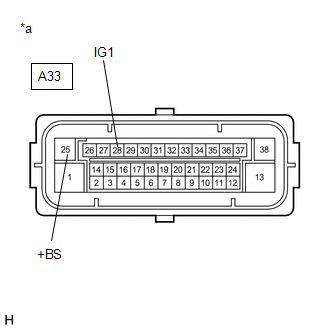

(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A33-25 (+BS) - Masse de carrosserie |
En permanence | 11 Ã 14 V |
|
A33-28 (IG1) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 Ã 14 V |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE) |
|
| 5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE GND1) |
| (a) Mettre le contacteur d'allumage en position OFF. |
|

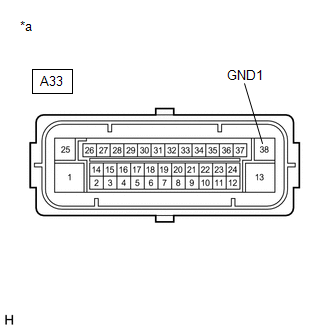

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
A33-38 (GND1) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT GND1) |
|
| 6. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (ABS WARNING LIGHT) |
(a) Rebrancher le connecteur A33 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).
(b) Sélectionner les menus suivants: Chassis / ABS/VSC/TRAC/EPB / Data List.
Chassis > ABS/VSC/TRAC/EPB > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
ABS Warning Light | Témoin ABS |
ON ou OFF | ON: Témoin allumé OFF: Témoin éteint | - |
|
Affichage du tester |
|---|
|
ABS Warning Light |
(c) Vérifier la condition d'affichage du Techstream du témoin ABS.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
La valeur de témoin ABS est activée |
A |
| La valeur de témoin ABS est désactivée |
B |
| A |
| REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN |
| B |
| VERIFIER LE SYSTEME DES COMPTEURS ET DES JAUGES |
