MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Il est nécessaire de payer pour certaines émissions de radio satellite. Un contrat doit être établi entre une société de radio satellite et l'utilisateur. Si le contrat expire, il ne sera plus possible d'écouter l'émission.
PROCEDURE
| 1. |
VERIFIER LES ENVIRONS |

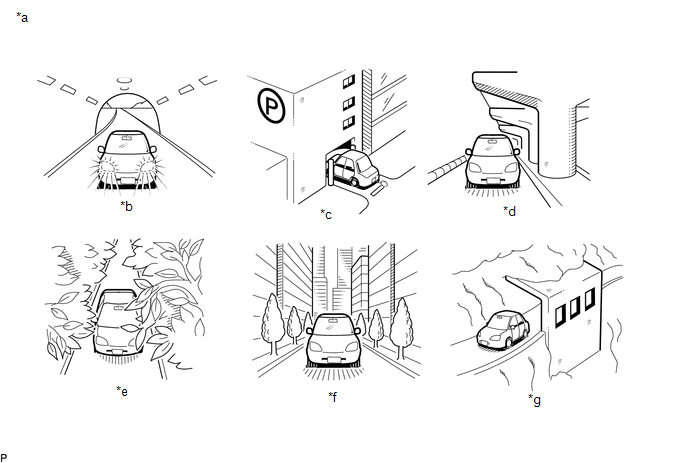

(a) Vérifier si le véhicule se trouve dans une zone de mauvaise réception en raison d'un obstacle au-dessus du véhicule.
|
*a | Exemple |
*b | Dans un tunnel |
|
*c | Dans un bâtiment |
*d | Sous un pont d'autoroute |
|
*e | Dans une forêt ou sur une route bordée d'arbres |
*f | Entre des bâtiments élevés |
|
*g | Sous une falaise ou un surplomb |
- | - |
CONSEIL:
En cas d'un obstacle au-dessus du véhicule, par exemple, si celui-ci se trouve dans un bâtiment ou sous un tunnel, la réception ne sera peut-être pas possible.
OK:
Aucun obstacle au-dessus du véhicule
| MAL | .gif) | FIN (DEPLACER LE VEHICULE A UN ENDROIT OU LA RECEPTION EST MEILLEURE) |
|
| 2. |
VERIFIER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
(a) Vérifier si CH001 (émission gratuite) peut être captée.
OK:
CH001 peut être captée.
| MAL | |
PASSER AU POINT 6 |
|
| 3. |
VERIFIER LE REGLAGE DE L'AFFICHAGE |
(a) Vérifier l'écran d'affichage.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
"SAT Ch Unauth" s'affiche. |
A |
| "-----" s'affiche. |
B |
| Aucun des messages ci-dessus ne s'affiche. |
C |
| B |
| AUCUN TITRE DE CHANSON/PROGRAMME OU NOM D'ARTISTE/CARACTERISTIQUE N'EST ASSOCIE AU CANAL A CE STADE |
| C |
| PASSER AU POINT 6 |
|
| 4. |
VERIFIER LES CONDITIONS DU CONTRAT |
(a) Vérifier si le contrat de type payant a été renouvelé ou s'il a expiré.
OK:
Le contrat de type payant est valide.
| MAL | | POUR RECEVOIR DES EMISSIONS DE TYPE PAYANT, UN CONTRAT DOIT ETRE CONCLU AVEC UNE SOCIETE DE RADIO SATELLITE |
|
| 5. |
ACTUALISER L'ACTIVATION |
(a) Actualiser l'activation en se reportant au site Internet de la société de radio satellite (http://www.siriusxm.com).
OK:
Le dysfonctionnement disparaît.
CONSEIL:
L'ID SiriusXM radio nécessaire pour actualiser l'activation est affiché lorsque CH000 est sélectionné sur la radio satellite.
| OK | | FIN |
| MAL | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
| 6. |
VERIFIER L'AFFICHAGE |
(a) Vérifier l'écran d'affichage.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
"SAT Ck Antenna" s'affiche. |
A |
| "SAT No Signal" s'affiche. |
B |
| "Loading" s'affiche. | |
|
"SAT Ch Off Air" s'affiche. |
C |
| Une fois que "SAT Ch Unavail" s'affiche, l'écran passe automatiquement à CH001. |
D |
| Aucun des messages ci-dessus ne s'affiche. |
E |
| B |
| FIN (DEPLACER LE VEHICULE A UN ENDROIT OU LA RECEPTION EST MEILLEURE) |
| C |
| LE CANAL N'EMET AUCUNE EMISSION POUR L'INSTANT. L'EMISSION POURRA ETRE ECOUTEE OU REGARDEE LORSQU'ELLE SERA DE NOUVEAU DIFFUSEE. (VERIFIER AUPRES DE LA STATION DE RADIO) |
| D |
| L'EMISSION DIFFUSEE EST TERMINEE (VERIFIER AUPRES DE LA STATION DE RADIO) |
| E |
| PASSER AU POINT 11 |
|
| 7. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE (pour côté avant) |
(a) Remplacer le sous-ensemble de câble d'antenne (pour côté avant) par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.
Cliquer ici .gif)
OK:
Les émissions radio sont correctement captées.
| OK | | FIN |
|
| 8. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2 |
(a) Remplacer le sous-ensemble d'antenne d'amplificateur n° 2 par un élément neuf ou en bon état et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | | FIN |
|
| 9. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 |
(a) Remplacer le sous-ensemble d'antenne d'amplificateur n° 5 par un élément neuf ou en bon état et vérifier si les émissions radio sont captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | | FIN |
|
| 10. |
REMPLACER L'ENSEMBLE D'ANTENNE DE TOIT |
(a) Remplacer l'ensemble d'antenne de toit par un élément neuf ou en bon état et vérifier si les émissions radio peuvent être captées normalement.
Cliquer ici
OK:
Les émissions radio sont correctement captées.
| OK | | FIN |
| MAL | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
| 11. |
VERIFIER LE CANAL ACTUELLEMENT SELECTIONNE |
(a) Vérifier si CH000 est actuellement sélectionné.
OK:
CH000 est sélectionné.
| OK | | FIN (CH000 N'EMET AUCUN SON. SELECTIONNER UN AUTRE CANAL.) |
| MAL | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
