PIECES CONSTITUTIVES

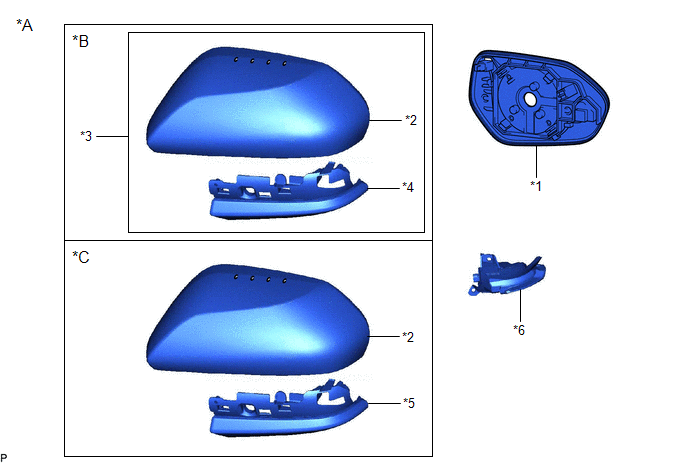

SCHEMA
|
*A | pour type A |
*B | sans système de moniteur de rétroviseur panoramique |
|
*C | avec système de moniteur de rétroviseur panoramique |
- | - |
|
*1 | RETROVISEUR EXTERIEUR |
*2 | CACHE DE RETROVISEUR EXTERIEUR |
|
*3 | CACHE DE RETROVISEUR EXTERIEUR AVEC CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR |
*4 | ENSEMBLE DE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR |
|
*5 | CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC ENSEMBLE DE CAMERA DE TELEVISION LATERALE |
*6 | ENSEMBLE DE CLIGNOTANT LATERAL |
SCHEMA
|
*A | pour type B |
- | - |
|
*1 | RETROVISEUR EXTERIEUR |
*2 | CACHE DE RETROVISEUR EXTERIEUR |
|
*3 | ENSEMBLE DE CLIGNOTANT LATERAL |
*4 | LOGEMENT DE PARE-SOLEIL |
