Toyota Camry et,
Toyota Partner.
Toyota Camry et,
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de clignotant latéral sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Réglage de la vue de la caméra de télévision latérale |
Système de moniteur de rétroviseur panoramique |
|
CONSEIL:
PROCEDURE
1. DEPOSER LE RETROVISEUR EXTERIEUR (type A)
Cliquer ici .gif)
2. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR AVEC CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR (type A)
sans système de moniteur de rétroviseur panoramique:
Cliquer ici
3. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR (type A)
Cliquer ici
4. DEPOSER LE CACHE D'ORIFICE DE RETROVISEUR EXTERIEUR AVEC ENSEMBLE DE CAMERA DE TELEVISION LATERALE (type A)
avec système de moniteur de rétroviseur panoramique:
Cliquer ici
5. DEPOSER LE RETROVISEUR EXTERIEUR (type B)
Cliquer ici
6. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR (type B)
Cliquer ici
7. DEPOSER LE LOGEMENT DE PARE-SOLEIL (type B)
Cliquer ici
8. DEPOSER L'ENSEMBLE DE CLIGNOTANT LATERAL
(a) pour type A:

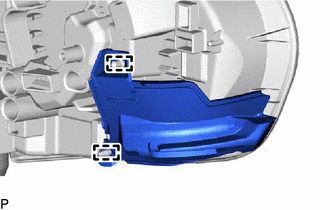

| (1) Libérer les 2 griffes. |
|

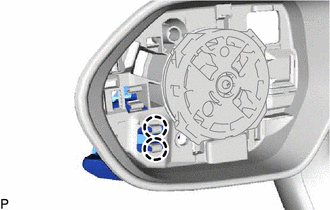

| (2) Libérer les 2 guides pour détacher l'ensemble de clignotant latéral. |
|
| (3) Débrancher le connecteur pour déposer l'ensemble de clignotant latéral. |
|
(b) pour type B:

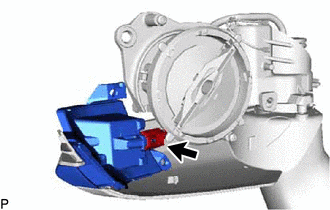

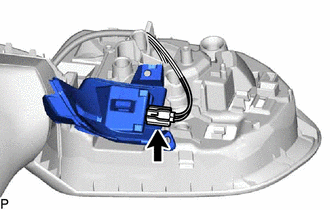

| (1) Débrancher le connecteur pour déposer l'ensemble de clignotant latéral. |
|
