VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE
|

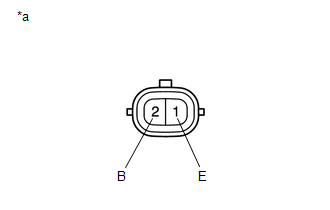

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de clignotant latéral gauche) |
(a) Appliquer la tension de la batterie à l'ensemble de clignotant latéral gauche et s'assurer que l'éclairage s'allume.
OK:
|
Condition | Condition spécifiée |
|---|---|
|
Batterie positive (+) → Borne 2 (B) Batterie négative (-) → Borne 1 (E) |
Le clignotant latéral s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de clignotant latéral gauche.
2. VERIFIER L'ENSEMBLE DE CLIGNOTANT LATERAL DROIT
|
*a | Pièce constitutive sans faisceau de câbles branché (Ensemble de clignotant latéral droit) |
(a) Appliquer la tension de la batterie à l'ensemble de clignotant latéral droit et s'assurer que l'éclairage s'allume.
OK:
|
Condition | Condition spécifiée |
|---|---|
|
Batterie positive (+) → Borne 2 (B) Batterie négative (-) → Borne 1 (E) |
Le clignotant latéral s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de clignotant latéral droit.
