PIECES CONSTITUTIVES

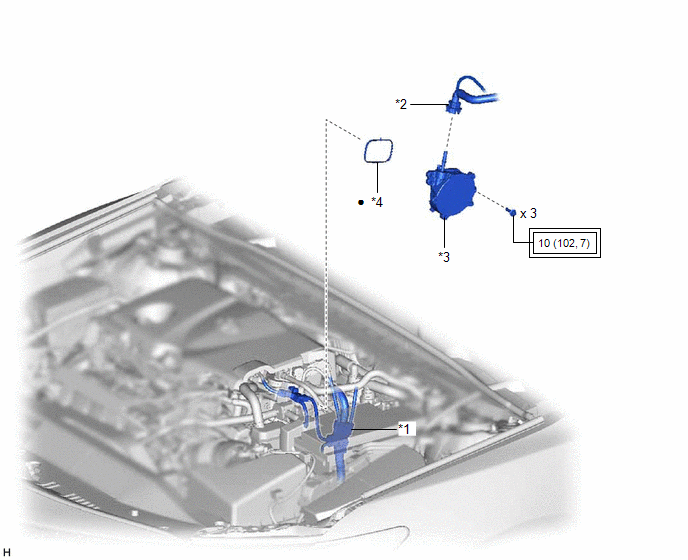

SCHEMA
*1 | CABLE DU MOTEUR |
*2 | RACCORD DE DURITE A DEPRESSION N° 1 |
*3 | ENSEMBLE DE POMPE A DEPRESSION |
*4 | JOINT TORIQUE DE POMPE A DEPRESSION N° 1 |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |

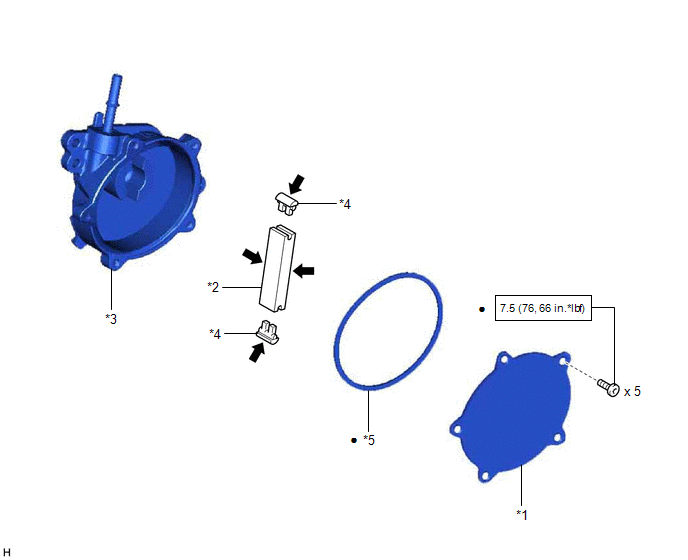

SCHEMA
*1 | CACHE D'EXTREMITE |
*2 | PALETTE DE POMPE A DEPRESSION |
*3 | BOITIER DE POMPE A DEPRESSION |
*4 | BOUCHON DE PALETTE DE POMPE A DEPRESSION |
*5 | JOINT TORIQUE DE CACHE DE POMPE A DEPRESSION |
- | - |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
![]() |
Huile moteur | - |
- |
