PIECES CONSTITUTIVES

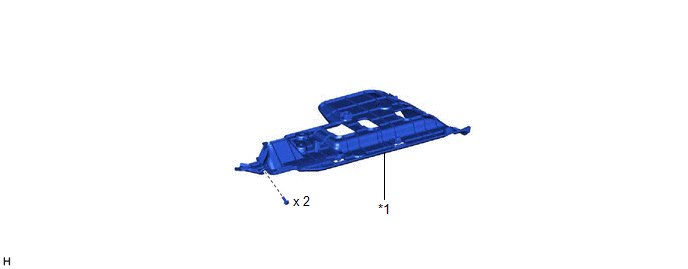

SCHEMA
|
*1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
- | - |

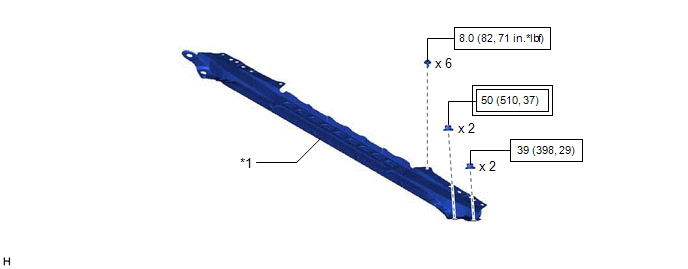

SCHEMA
|
*1 | SOUS-ENSEMBLE DE RENFORT SUPERIEUR CENTRAL DE SUSPENSION AVANT |
- | - |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |

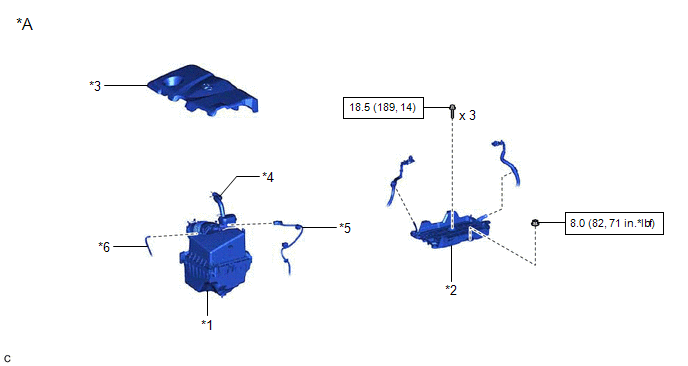

SCHEMA
|
*A | pour A25A-FKS |
- | - |
|
*1 | ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
|
*3 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
*4 | DURITE DE VENTILATION N° 2 |
|
*5 | CONNECTEUR DU SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE |
*6 | DURITE A DEPRESSION |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

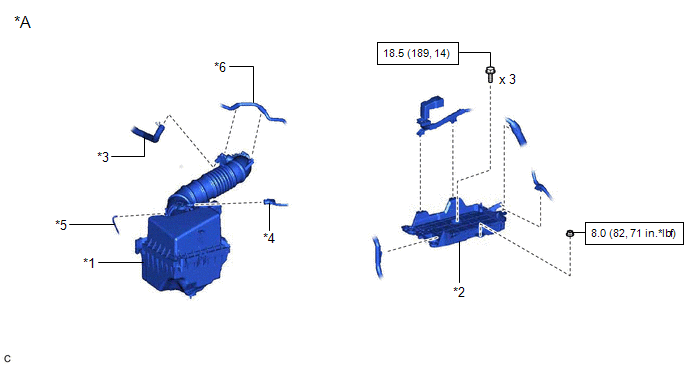

SCHEMA
|
*A | pour 2GR-FKS |
- | - |
|
*1 | ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
|
*3 | DURITE DE VENTILATION N° 2 |
*4 | CONNECTEUR DU SOUS-ENSEMBLE DE DEBITMETRE D'AIR MASSIQUE |
|
*5 | DURITE A DEPRESSION |
*6 | DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1 |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

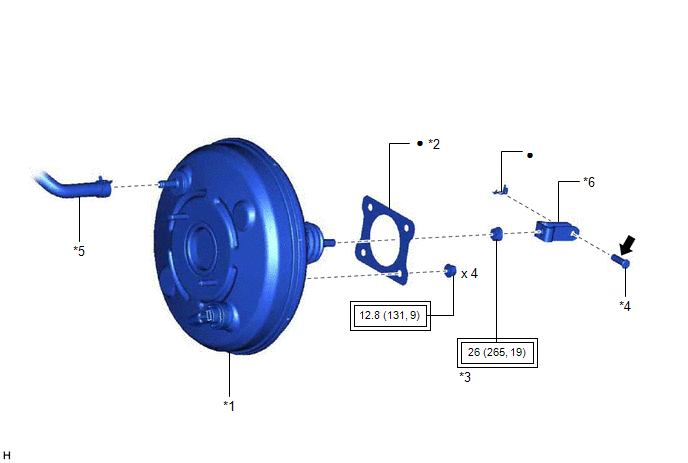

SCHEMA
|
*1 | ENSEMBLE DE SERVOFREIN |
*2 | JOINT D'ETANCHEITE DE SERVOFREIN |
|
*3 | CONTRE-ECROU |
*4 | AXE DE TIGE DE POUSSEE |
|
*5 | DURITE RELIANT LE RACCORD AU CLAPET DE RETENUE |
*6 | CHAPE DE TIGE DE POUSSEE DE MAITRE-CYLINDRE DE FREIN |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |
|
Graisse au glycol à base de savon de lithium |
- | - |

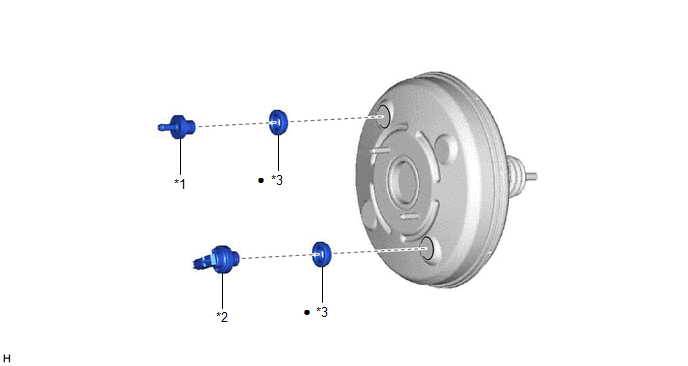

SCHEMA
|
*1 | ENSEMBLE DE CLAPET DE RETENUE DE DEPRESSION DE FREIN |
*2 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION |
|
*3 | OEILLET DE CLAPET DE RETENUE |
- | - |
|
● | Pièce non réutilisable |
- | - |
Servofrein
Verification Sur VehiculeReglage
REGLAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
*a Boulon de centrage
*b Boulon standard
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
Les boulons de centrage serven ...
