Toyota Camry et,

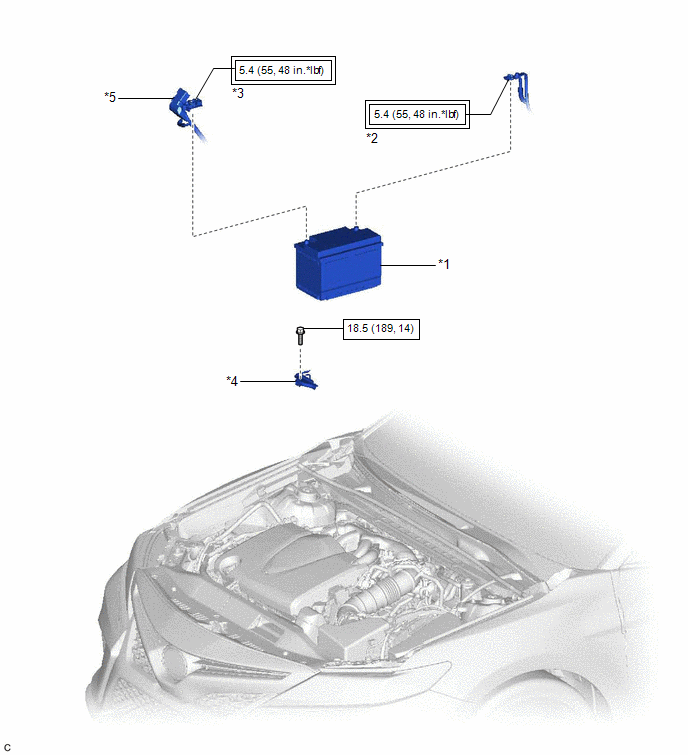

PIECES CONSTITUTIVES
SCHEMA
|
*1 | BATTERIE |
*2 | BORNE NEGATIVE DE LA BATTERIE |
|
*3 | BORNE POSITIVE DE LA BATTERIE |
*4 | ATTACHE DE BATTERIE N° 2 |
|
*5 | CAPUCHON DE BORNE DE BATTERIE |
- | - |
 |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
2gr-fks Batterie
