PIECES CONSTITUTIVES

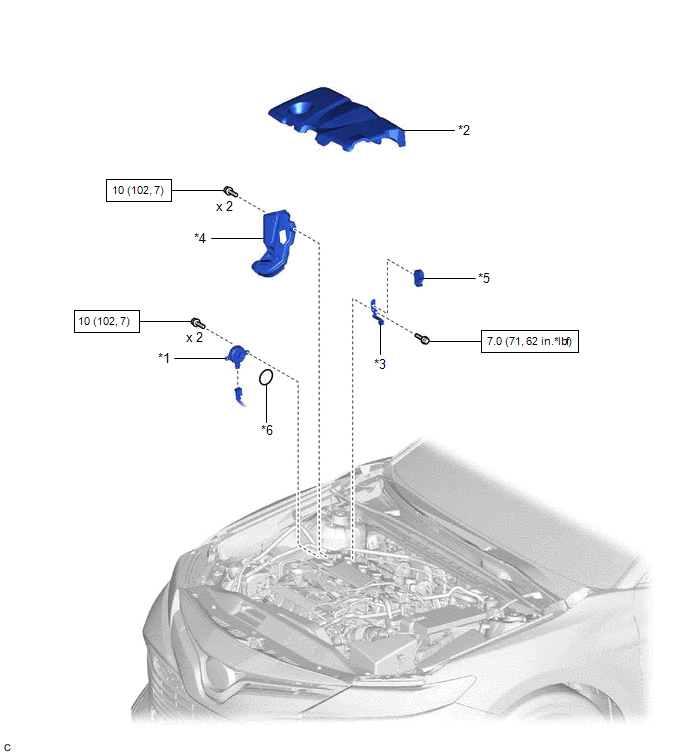

SCHEMA
|
*1 | ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES |
*2 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
|
*3 | SUPPORT D'ATTACHE DE TUYAU DE FREIN N° 2 |
*4 | CACHE DE MOTEUR N° 2 |
|
*5 | ATTACHE DE CANALISATION |
*6 | JOINT TORIQUE |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
|
★ | Pièce préenduite |
- | - |
Verification Sur VehiculeCourt-circuit entre le circuit de capteur de vitesse d'arbre intermédiaire "A" et la batterie (P079112,P079114,P079131)
DESCRIPTION Le capteur de régime de boîte de vitesses (NT) détecte la vitesse de rotation du pignon de renvoi qui indique la vitesse de l'arbre de sortie de l'ensemble de boîte-pont automatique.
En fonction du signal du capteur de régime de boîte de vitesses (NC) et du signal du capteur de ...
Relais
Verification Sur VehiculeVERIFICATION
SUR VEHICULE PROCEDURE 1. VERIFIER LE
RELAIS D'EMBRAYAGE MAGNETIQUE (pour 2GR-FKS)
*a Pièce constitutive sans faisceau de câbles branché
Relais d'embrayage magnétique (a)
Mesurer la résistance en fonction de la (des) valeur(s) indi ...
Circuit du signal de marche arrière entre l'ensemble d'autoradio et d'ECU de navigation
DESCRIPTION Ce circuit se compose de l'ECU de navigation et l'ensemble d'autoradio et d'affichage. SCHEMA DE CABLAGE
PROCEDURE
1.
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ECU DE NAVIGATION)
(a) Débrancher le connecteur K1 d'ensemble d ...
