PIECES CONSTITUTIVES

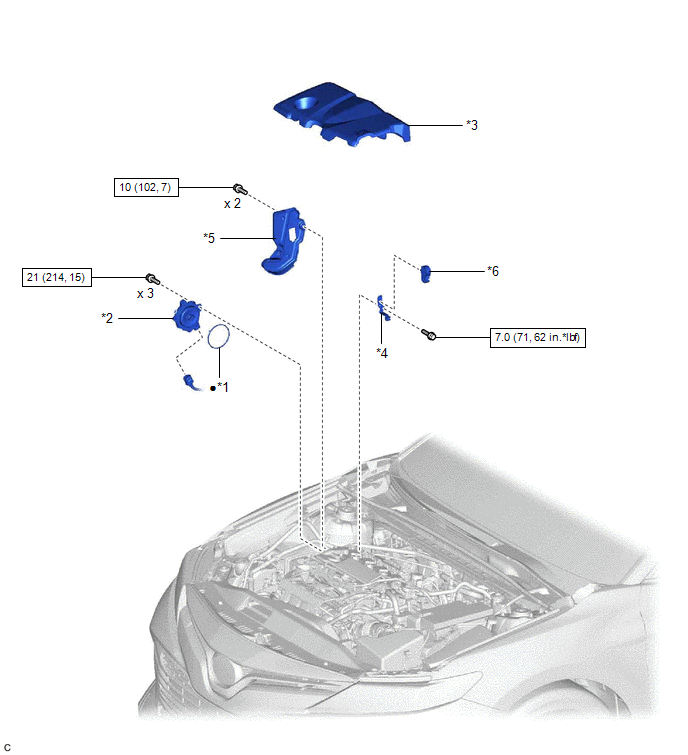

SCHEMA
|
*1 | JOINT TORIQUE DE MOTEUR DE COMMANDE DE SYNCHRONISATION D'ARBRE A CAMES |
*2 | ENSEMBLE DE MOTEUR DE COMMANDE DE DISTRIBUTION D'ARBRE A CAMES AVEC EDU |
|
*3 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
*4 | SUPPORT D'ATTACHE DE TUYAU DE FREIN N° 2 |
|
*5 | CACHE DE MOTEUR N° 2 |
*6 | ATTACHE DE CANALISATION |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
Verification Sur VehiculeRepose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains. PROCEDURE
1. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE
(a) Engager les 8 crochets pour reposer l'ensemble ...
Bornes De L'ecu
BORNES DE L'ECU CONSEIL: Vérifier depuis l'arrière du connecteur lorsqu'il est raccordé aux pièces constitutives.
ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE
N° de borne (symbole) Couleur du câblage
Description de la borne Condition
Condition spécifiée
K4- ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la soupape d'arrêt de débit ...
