PIECES CONSTITUTIVES

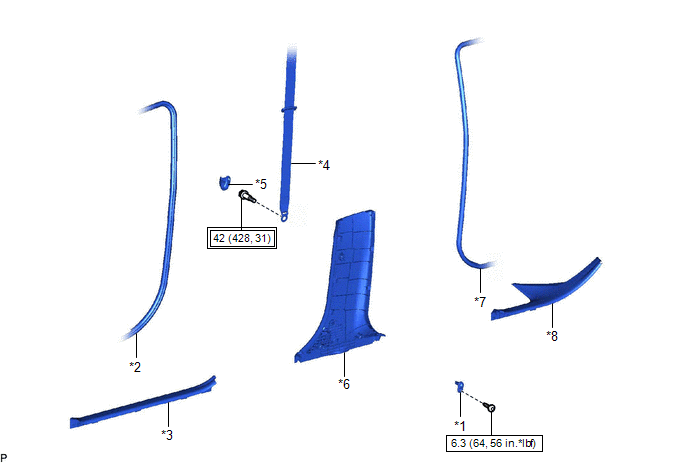

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT |
|
*3 | PLAQUE DE SEUIL DE PORTE AVANT |
*4 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT |
|
*5 | CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE |
*6 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL |
|
*7 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE |
*8 | PLAQUE DE SEUIL DE PORTE ARRIERE |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
DeposeRepose
REPOSE PROCEDURE 1. REPOSER LE JOINT D'ETANCHEITE DE SERVOFREIN
(a) Poser un joint d'étanchéité neuf sur l'ensemble de servofrein. 2. REPOSER L'ENSEMBLE DE SERVOFREIN
(a) Reposer provisoirement l'ensemble de servofrein sur la carrosserie du vehicule.
REMARQUE: Procéder avec précaution afi ...
