Toyota Camry et,
PIECES CONSTITUTIVES

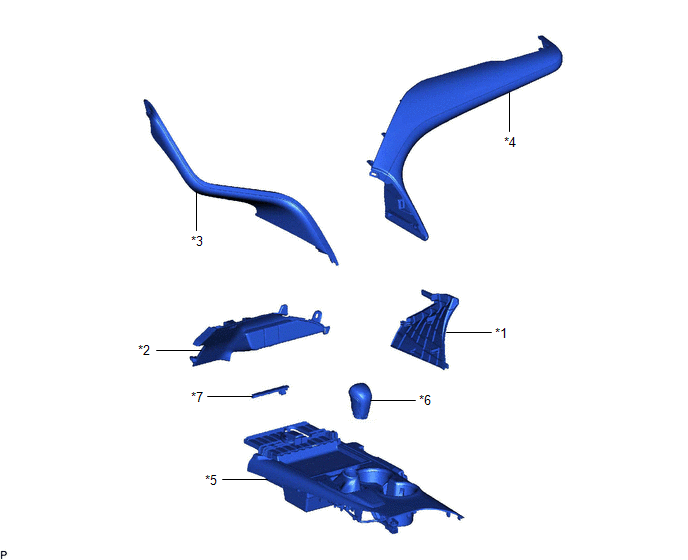

SCHEMA
|
*1 | GARNISSAGE DE PLAQUE DE FINITION DE TABLEAU DE BORD |
*2 | PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD |
|
*3 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
*4 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
|
*5 | SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE ARRIERE |
*6 | SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE |
|
*7 | CACHE DE BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE |
- | - |

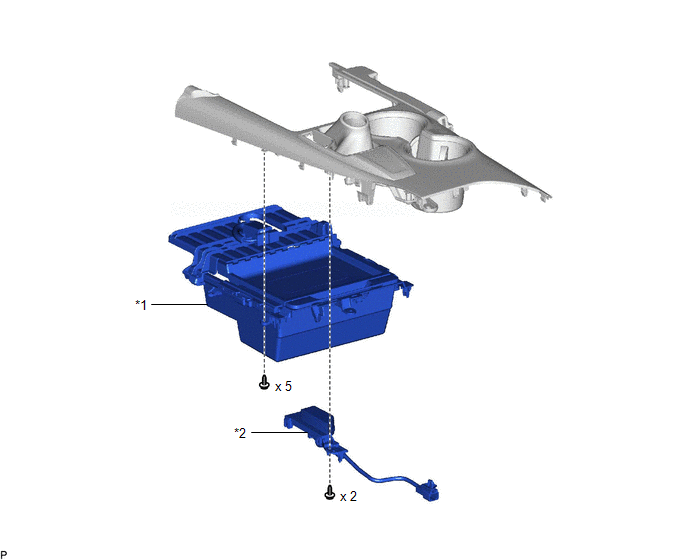

SCHEMA
|
*1 | CHARGEUR DE CRADLE MOBILE A DISTANCE (SOUS-ENSEMBLE D'INSERT DE BOITIER DE CONSOLE AVANT) |
*2 | TEMOIN DE POSITION DE CHANGEMENT DE VITESSE |
