Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Sieges / Ensemble De Siege Avant (pour Sièges à Réglage Manuel Fabrication Tmmk) / Pieces Constitutives

PIECES CONSTITUTIVES

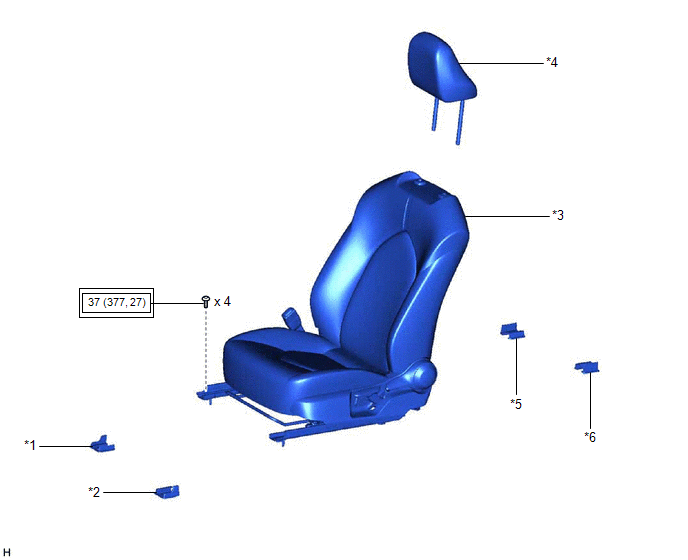

SCHEMA

*1

CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT

*2

CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT

*3

ENSEMBLE DE SIEGE AVANT

*4

ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT

*5

CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE

*6

CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf)

-

-

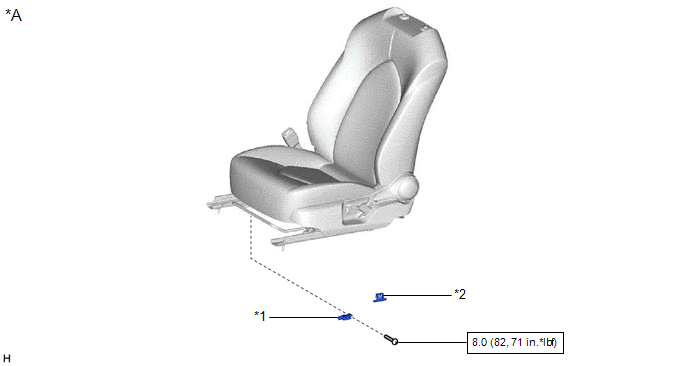

SCHEMA

*A

pour côté conducteur

-

-

*1

CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE

*2

PROTECTION DU CAPTEUR DE POSITION DE COULISSEMENT DE SIEGE

N*m (kgf*cm, ft*lbf): couple de serrage prescrit

-

-

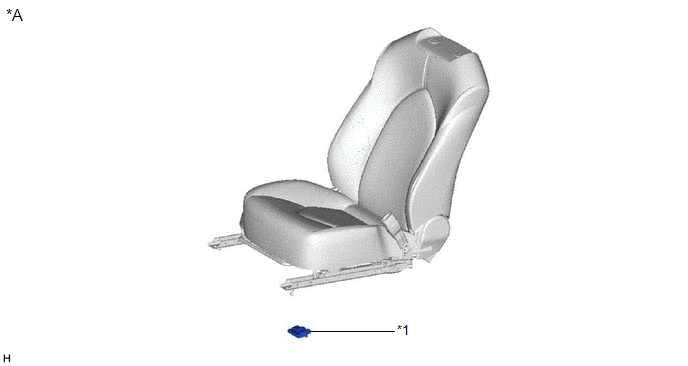

SCHEMA

*A

pour côté passager avant

-

-

*1

ECU DE DETECTION D'OCCUPANT

-

-

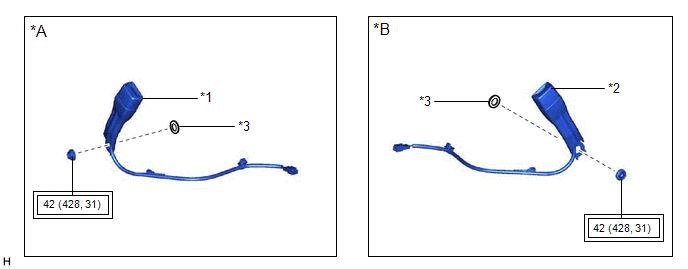

SCHEMA

*A

pour côté conducteur

*B

pour côté passager avant

*1

ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE

*2

ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

*3

PLAQUE D'ANCRAGE DE CEINTURE DE SECURITE DE SIEGE AVANT

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf)

-

-

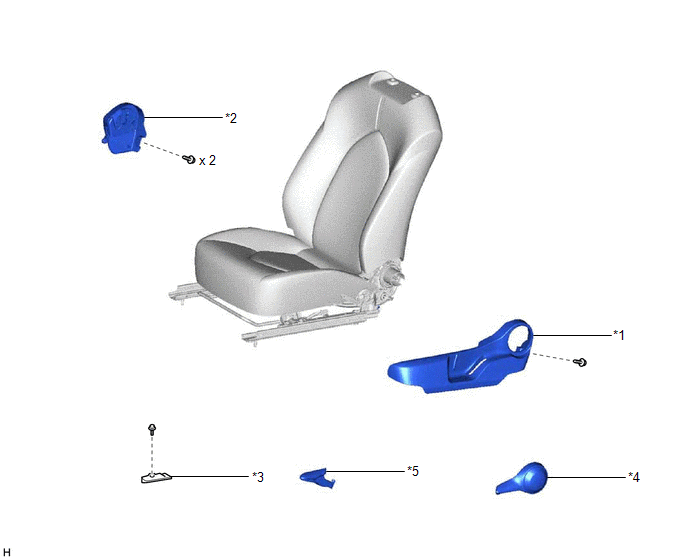

SCHEMA

*1

PROTECTION D'ASSISE DE SIEGE AVANT

*2

PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

*3

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT

*4

POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON

*5

POIGNEE DE REGLAGE EN HAUTEUR

-

-

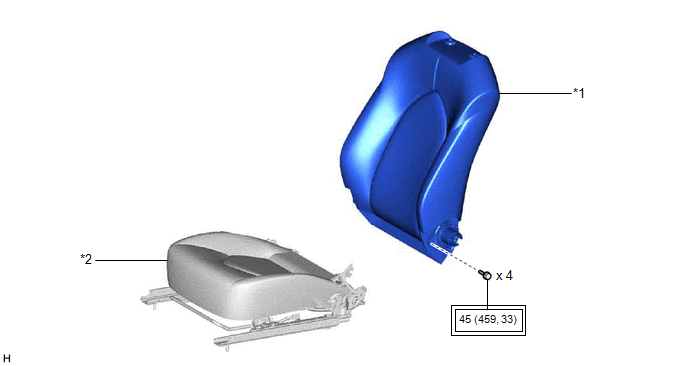

SCHEMA

*1

ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

*2

ENSEMBLE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf)

-

-

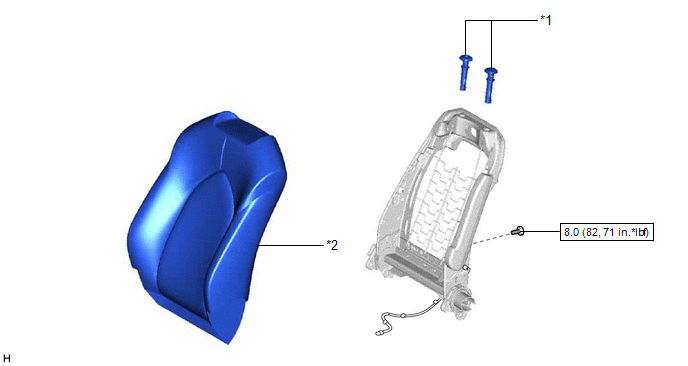

SCHEMA

*1

SUPPORT D'APPUIE-TETE DE SIEGE AVANT

*2

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

N*m (kgf*cm, ft*lbf): couple de serrage prescrit

-

-

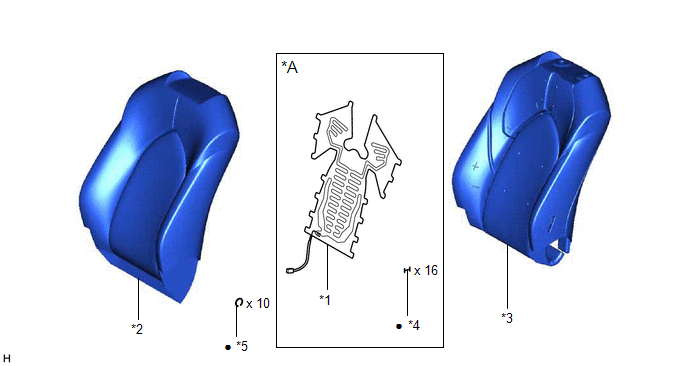

SCHEMA

*A

avec système de chauffage de siège

-

-

*1

ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT DROIT

*2

HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

*3

REMBOURRAGE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

*4

ATTACHE D'ETIQUETTE

*5

ANNEAU DEMI-ROND

-

-

●

Pièce non réutilisable

-

-

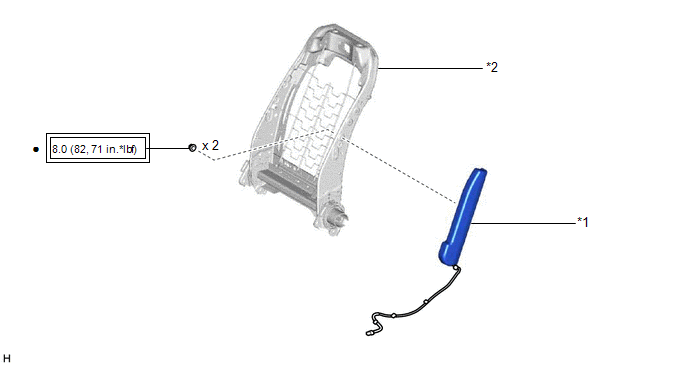

SCHEMA

*1

ENSEMBLE D'AIRBAG DE SIEGE AVANT

*2

ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf)

●

Pièce non réutilisable

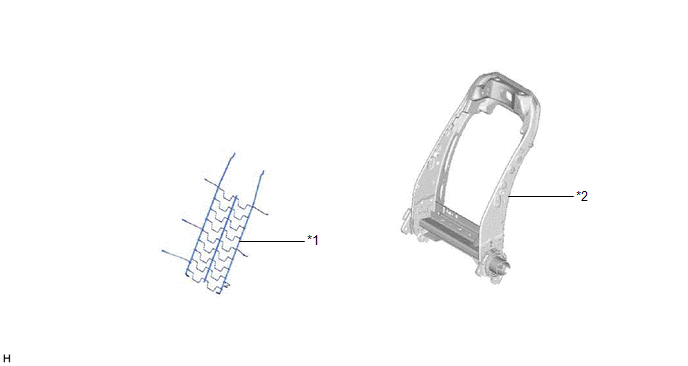

SCHEMA

*1

SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT

*2

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE AVANT

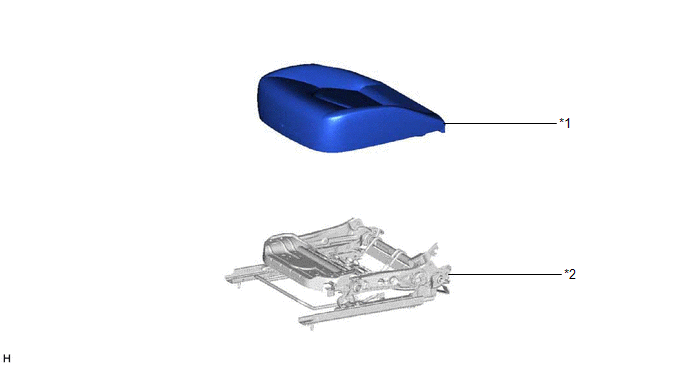

SCHEMA

*1

HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

*2

ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

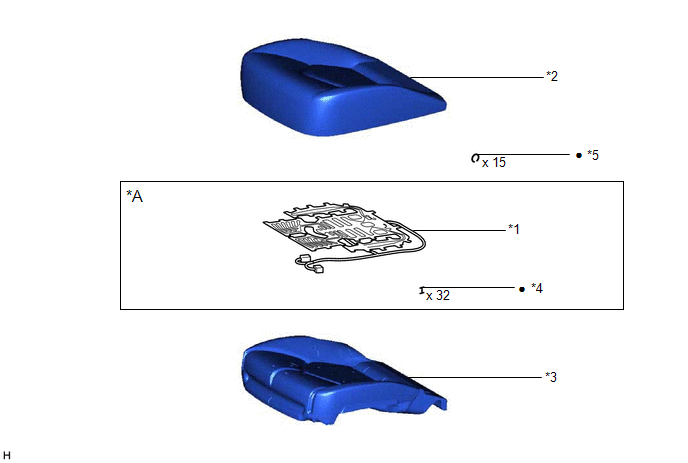

SCHEMA

*A

avec système de chauffage de siège

-

-

*1

ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT DROIT

*2

HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

*3

REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

*4

ATTACHE D'ETIQUETTE

*5

ANNEAU DEMI-ROND

-

-

●

Pièce non réutilisable

-

-

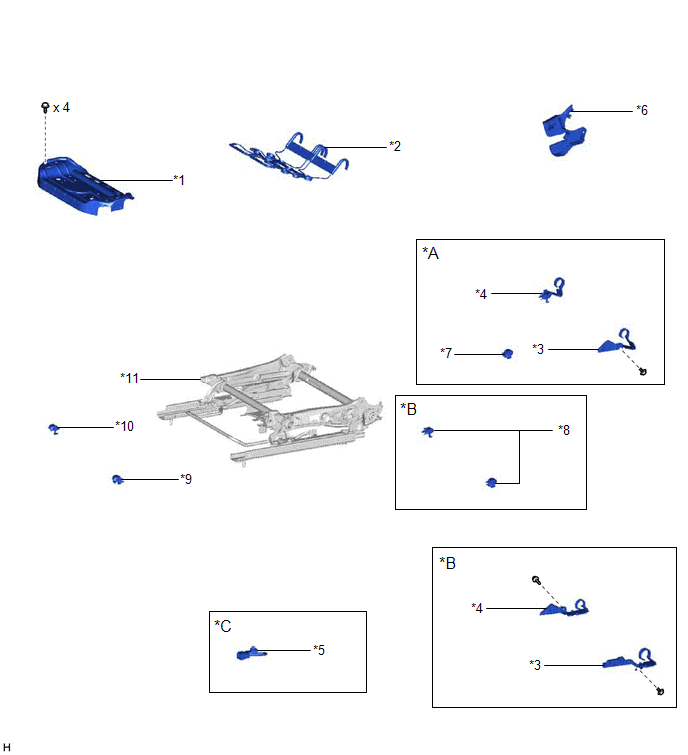

SCHEMA

*A

pour côté conducteur

*B

pour côté passager avant

*C

avec système de chauffage de siège

-

-

*1

SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT

*2

SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

*3

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

*4

PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

*5

CABLE DE SIEGE AVANT DROIT

*6

CACHE INTERIEUR DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE GAUCHE

*7

CACHE DE GLISSIERE SUPERIEURE DE RAIL DE SIEGE GAUCHE

*8

CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE DROIT

*9

CACHE DE GLISSIERE SUPERIEURE DE RAIL DE SIEGE GAUCHE

*10

CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE DROIT

*11

ENSEMBLE DE DISPOSITIF DE REGLAGE DE SIEGE AVANT

-

-
