PIECES CONSTITUTIVES

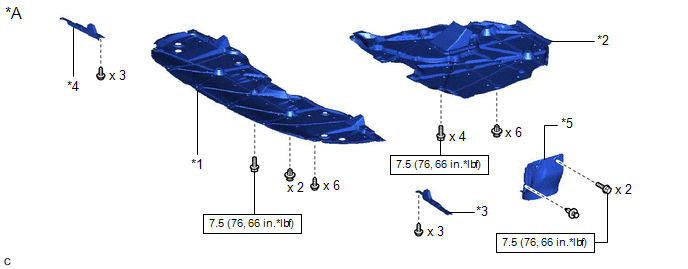

SCHEMA
|
*A | fabrication TMC |
- | - |
|
*1 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*2 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
|
*3 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*4 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | JOINT DE JOUE D'AILE AVANT GAUCHE |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
|
*A | fabrication TMMK |
- | - |
|
*1 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*2 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
|
*3 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*4 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | JOINT DE JOUE D'AILE AVANT GAUCHE |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

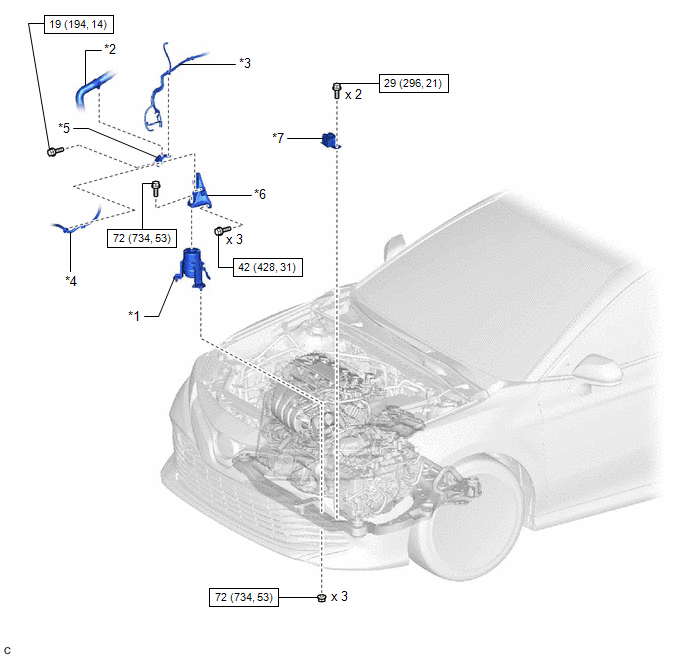

SCHEMA
|
*1 | SILENTBLOC DE SUPPORT DU MOTEUR AVANT |
*2 | DURITE DE RADIATEUR |
|
*3 | DURITE A DEPRESSION |
*4 | CABLE DE MOTEUR N° 2 |
|
*5 | SUPPORT DE RADIATEUR N° 1 |
*6 | SUPPORT DE FIXATION AVANT DU MOTEUR |
|
*7 | AMORTISSEUR DYNAMIQUE DE TRAVERSE DE SUSPENSION AVANT |
- | - |
|
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

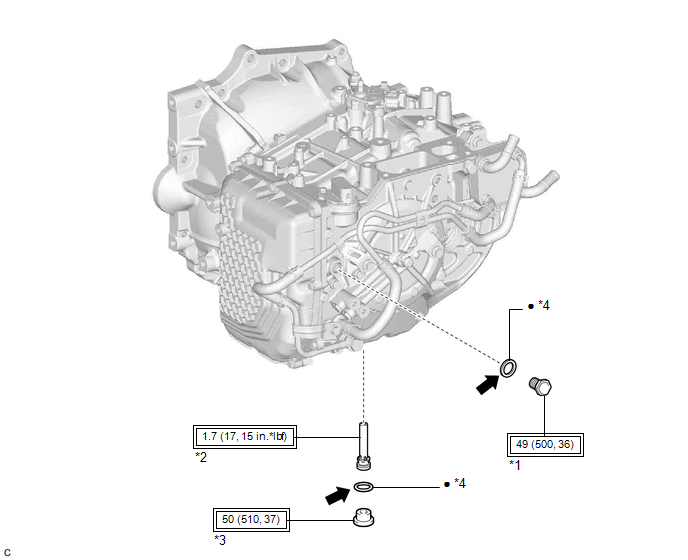

SCHEMA
|
*1 | BOUCHON DE REMPLISSAGE |
*2 | TUYAU DE REMPLISSAGE D'HUILE DE BOITE DE VITESSES N° 1 |
|
*3 | BOUCHON DE TROP-PLEIN |
*4 | JOINT D'ETANCHEITE |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
.png) |
ATF WS d'origine Toyota |
- | - |

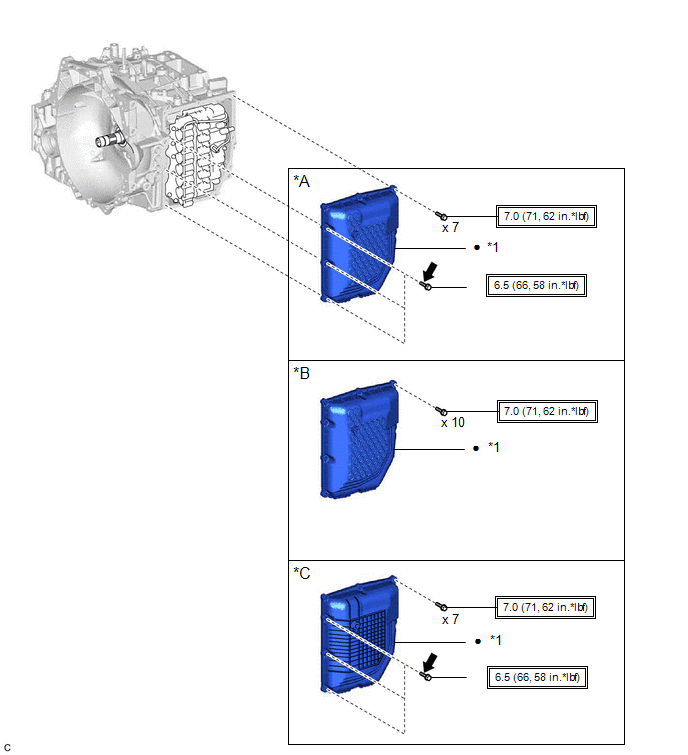

SCHEMA
|
*A | fabrication TMC |
*B | pour fabrication AISIN AW |
|
*C | pour fabrication TMMWV |
- | - |
|
*1 | CACHE LATERAL DE CARTER DE BOITE DE VITESSES |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
|
|
Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent |
★ | Pièce préenduite |

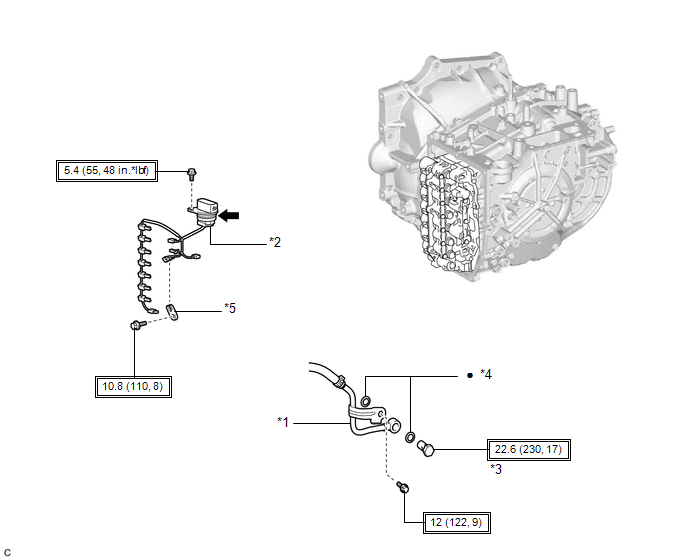

SCHEMA
|
*1 | SOUS-ENSEMBLE DE RACCORD DE REFROIDISSEUR D'HUILE |
*2 | CABLE DE BOITE DE VITESSES |
|
*3 | BOULON-RACCORD DE REFROIDISSEUR D'HUILE |
*4 | JOINT D'ETANCHEITE |
|
*5 | ATTACHE DE CAPTEUR DE TEMPERATURE |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
|
|
ATF WS d'origine Toyota |
- | - |
