PIECES CONSTITUTIVES

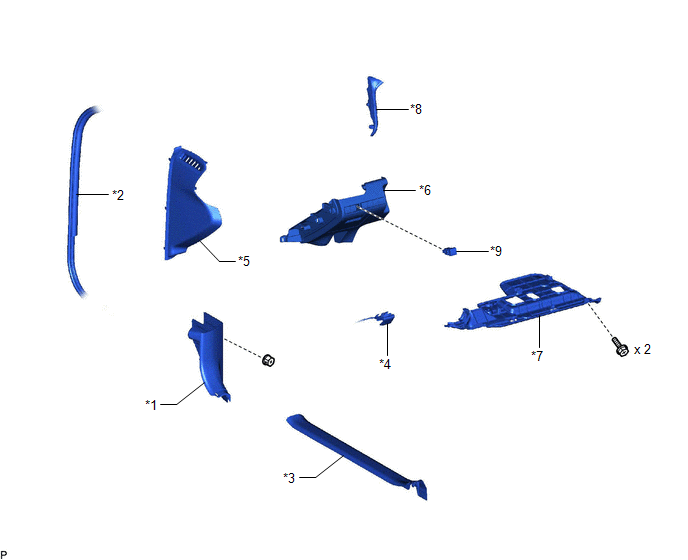

SCHEMA
|
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
|
*3 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
*4 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT |
|
*5 | PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD |
*6 | SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1 |
|
*7 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
*8 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2 |
|
*9 | CONTACTEUR DE L'ECRAN DE VUE PANORAMIQUE |
- | - |
DeposeEmplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ABSORBEUR DE VAPEURS DE CARBURANT (ENSEMBLE DE DE RESERVOIR A CHARBON ACTIF)
*2 ENSEMBLE DE SOUPAPE EGR
*3 ENSEMBLE DE REFROIDISSEUR EGR
*4 ENSEMBLE DE BOUCHON DU RESERVOIR A CARBURANT
*5 SOUPAPE PCV (SOUS ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER LE COMODO (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)
(a) Vérifier le contacteur de mode NORMAL:
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Br ...
Data List / Active Test
DATA LIST / ACTIVE TEST DATA LIST CONSEIL:
La Data List du Techstream permet de relever les valeurs ou l'état des contacteurs, des capteurs, des actionneurs et d'autres éléments sans avoir à déposer de pièces. Cette vérification non intrusive peut être très utile dans la mesure où des c ...
