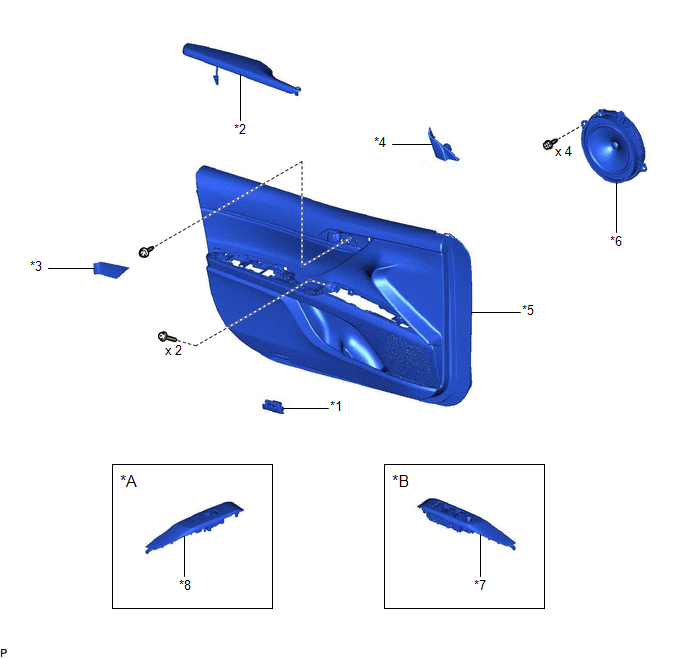

PIECES CONSTITUTIVES
SCHEMA
|
*A | pour côté passager avant |
*B | pour côté conducteur |
|
*1 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL |
*2 | ENSEMBLE D'ACCOUDOIR AVANT |
|
*3 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT |
*4 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
|
*5 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
*6 | ENSEMBLE DE HAUT-PARLEUR AVANT N° 1 |
|
*7 | CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR |
*8 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |
DeposeEmplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE CONTACTEUR DE POSITION
DE STATIONNEMENT/POINT MORT
*2 RELAIS ST
*3 ENSEMBLE DE
DEMARREUR *4
ECM *5
ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE
JONCTION - FUSIBLE ECU-IG2 NÂ ...
Perte de la communication avec le module de traitement de l'image "A"
(U023A)
DESCRIPTION L'ensemble de capteur radar à ondes
millimétriques communique avec la caméra de reconnaissance de zone avant via la
communication CAN. En cas d'erreur de communication avec la caméra de
reconnaissance de zone avant, l'ensemble de capteur radar à ondes millimétriques ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2
(a) S'assurer que le contacteur d'allumage est en position OFF. (b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION: Attendre au moins 90 secondes ...
