PROCEDURE EN MODE TEST
PROCEDURE DU MODE TEST (MODE DE VERIFICATION DU SIGNAL)
CONSEIL:
Une fois la vérification du signal effectuée pour chaque élément de vérification par l'ECU de détection de pression des pneus et le récepteur, les DTC des systèmes considérés comme normaux sont supprimés.
Il est possible que les DTC pour les autres éléments de vérification ne soient pas supprimés si seulement un certain signal est vérifié.
(a) Mettre le contacteur d'allumage en position OFF.
(b) Brancher le Techstream sur le DLC3.
(c) Mettre le contacteur d'allumage en position ON.
(d) Allumer le Techstream.
(e) Sélectionner les menus suivants: Chassis / Tire Pressure Monitor / Utility / Signal Check.
Chassis > Tire Pressure Monitor > Utility
Affichage du tester |
---|
Signal Check |
CONSEIL:

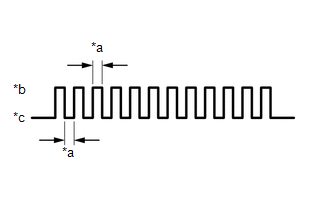

A chaque fois que les conditions d'effacement des DTC du mode test (mode de vérification de signal) sont réunies, le témoin de faible pression des pneus s'allume pendant 1 seconde. Ensuite, le témoin de faible pression des pneus clignote à intervalles de 0,125 seconde.
*a | 0,125 s |
*b | ON |
*c | OFF |
(f) Vérification du contacteur de réinitialisation de faible pression des pneus (DTC C2198/98)
(1) Sélectionner "Set Pressure" sur l'écran multifonction et appuyer sur le contacteur "OK" (ensemble de contacteur au volant).
(g) Vérification de réception de données d'émetteur (DTC C2181/81 à C2184/84 (C2185/85: Avec roue de secours classique))
(1) Attendre pendant 1,5 minutes, véhicule à l'arrêt, ou conduire le véhicule à une vitesse d'au moins 50 km/h (31 mi/h) pendant 1 minute.
CONSEIL:
La valve de pression des pneus et les émetteurs envoient des signaux à l'ECU et le récepteur de détection de pression des pneus une fois toutes les 1,5 minutes alors que le véhicule est à l'arrêt et que toutes les minutes une fois pendant la conduite du véhicule.
(h) S'assurer que les DTC du mode test du système de détection de pression des pneus (mode de vérification de signal) ont été effacés.
DTC du mode test (mode de vérification de signal) |
Signal de test | Condition de suppression des DTC du mode test (mode de vérification de signal) |
---|---|---|
*: Avec roue de secours classique | ||
C2181/81 Ã C2184/84 (C2185/85*) |
Données d'émetteur | Concernés les données proviennent de l'émetteur ayant un ID enregistré dans l'ECU de détection de pression des pneus et au récepteur. |
C2198/98 | Signal du contacteur de réinitialisation de faible pression des pneus |
Si un signal indiquant l'activation de l'ensemble de contacteur au volant est reçu, "Set pressure" est sélectionné sur l'écran multifonction et le contacteur "OK" (ensemble de contacteur au volant) est enfoncé. |
(i) Résultat
CONSEIL:
Une fois la vérification du signal terminée, vérifier la présence de DTC du mode test (mode de vérification de signal) pour confirmer l'état du système.
Condition | Procédure |
---|---|
Les DTC du mode test (mode de vérification de signal) sont émis |
Réparer la pièce défectueuse et entrer de nouveau en mode "Signal Check" |
Les DTC du mode test (mode de vérification de signal) sont effacés |
Aucun symptôme |
(j) Fin du mode test (mode de vérification de signal)
(1) Une fois le mode test terminé (mode de vérification de signal), mettre le contacteur d'allumage en position OFF et débrancher le Techstream.
(k) DTC du mode test (mode de vérification de signal)
(1) Si un code de dysfonctionnement est affiché pendant la vérification des DTC de mode test (mode de vérification du signal), vérifier la procédure de diagnostic correspondant à ce code. Pour des détails relatifs à chaque code, se reporter au lien ci-dessous.
N° de DTC | Objet de la détection |
Organe incriminé | Lien |
---|---|---|---|
*: Avec roue de secours classique | |||
C2181/81 |
ID1 d'émetteur non reçu |
|
|
C2182/82 | ID2 d'émetteur non reçu |
|
|
C2183/83 | ID3 d'émetteur non reçu |
|
|
C2184/84 | ID4 d'émetteur non reçu |
|
|
C2185/85* | ID5 d'émetteur non reçu |
|
|
C2198/98 | Erreur du contacteur d'initialisation |
|
|
