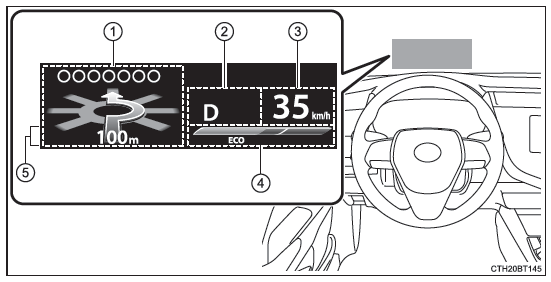

L'affichage tête haute est lié aux instruments et au système de navigation et projette un ensemble d'informations devant le conducteur, telles que la vitesse actuelle du véhicule.
Les écrans contextuels suivants s'affichent dans certaines situations:
Les écrans contextuels suivants s'affichent dans certaines situations:
Utilisation de l'affichage tête haute
Sélectionnez sur l'écran
multifonctionnel puis
Activation/désactivation de l'affichage tête haute
Appuyez sur pour activer/désactiver
l'affichage tête haute.
Modification des réglages de l'affichage tête haute
Maintenez appuyé pour changer
les réglages suivants:
Témoin du système hybride/Compte-tours
Sélectionnez pour afficher le témoin du système hybride/le compte-tours/ aucun contenu.
Luminosité/position de l'affichage
Sélectionnez pour régler la luminosité et la position de l'affichage tête haute.
Contenu de l'affichage
Sélectionnez pour activer/désactiver les éléments suivants:
Angle d'affichage
Sélectionnez pour régler l'angle de l'affichage tête haute.
Zone d'affichage de l'état du système d'aide à la conduite/liée au système de navigation
Affichage de l'état du système d'aide à la conduite
Affiche l'état opérationnel des systèmes suivants:
Zone d'affichage liée au système de navigation
Affiche les éléments suivants liés au système de navigation:
Guidage d'itinéraire vers la destination
S'affiche lorsque le système de navigation effectue le guidage d'itinéraire.
Lorsque vous approchez d'une intersection, une flèche s'affiche pour indiquer la direction de déplacement suggérée.
Boussole
Affiche la direction de déplacement.
Témoin du système hybride/Compte-tours
Témoin du système hybride
Le contenu affiché est le même que celui affiché sur les instruments (témoin du système hybride). Pour plus de détails, reportez-vous
Compte-tours
Affiche le régime moteur en tours par minute.
