Toyota Camry Manuel de réparation XV50 (2011–2019): Reconnaissance du système audio USB/Erreur de lecture

DESCRIPTION

Lorsqu'un appareil USB ou "iPod" est branché sur la prise USB de l'ensemble d'adaptateur de prise stéréo n° 1, il doit contenir des fichiers pouvant être lus. L'appareil doit également communiquer avec l'ensemble de récepteur de radio et d'affichage et être reconnu par celui-ci. Cette procédure de diagnostic est exécutée lorsqu'un appareil n'est pas reconnu ou lorsque les fichiers de l'appareil ne peuvent pas être lus normalement.

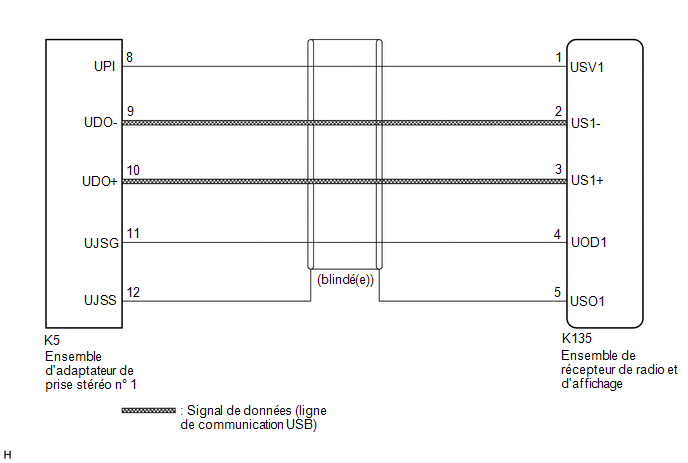

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

CONSEIL:

PROCEDURE

1.

VERIFIER L'APPAREIL USB OU "iPod"

(a) Débrancher l'appareil USB ou "iPod" de l'ensemble d'adaptateur de prise stéréo n° 1.

(b) Vérifier si des fichiers pouvant être lus sont présents sur l'appareil USB ou "iPod".

CONSEIL:

Se reporter à la section Description du système pour les fichiers pouvant être lus.

Cliquer ici

(c) Vérifier si le format de l'appareil USB est compatible ou si la version de l'"iPod" est compatible.

CONSEIL:

Se reporter à la section Description du système pour les formats et versions compatibles.

Cliquer ici

Résultat:

Résultat

Passer au point

Aucun fichier pouvant être lu n'existe ou le format ou la version de l'appareil n'est pas compatible.

A

Des fichiers pouvant être lus existent et le format ou la version de l'appareil est compatible.

B

A

FIN (LE FORMAT DE L'APPAREIL USB ETAIT INCOMPATIBLE, LA VERSION DE L'"iPod" EST INCOMPATIBLE OU AUCUN FICHIER POUVANT ETRE LU N'EXISTE)

B

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Débrancher le connecteur K135 de l'ensemble d'autoradio et d'affichage.

(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo K5 n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K135-1 (USV1) - K5-8 (UPI)

En permanence

En dessous de 1 Ω

K135-2 (US1-) - K5-9 (UDO-)

En permanence

En dessous de 1 Ω

K135-3 (US1+) - K5-10 (UDO+)

En permanence

En dessous de 1 Ω

K135-4 (UOD1) - K5-11 (UJSG)

En permanence

En dessous de 1 Ω

K135-5 (USO1) - K5-12 (UJSS)

En permanence

En dessous de 1 Ω

K135-1 (USV1) ou K5-8 (UPI) - Masse de carrosserie

En permanence

10 kΩ minimum

K135-2 (US1-) ou K5-9 (UDO-) - Masse de carrosserie

En permanence

10 kΩ minimum

K135-3 (US1+) ou K5-10 (UDO+) - Masse de carrosserie

En permanence

10 kΩ minimum

K135-4 (UOD1) ou K5-11 (UJSG) - Masse de carrosserie

En permanence

10 kΩ minimum

K135-5 (USO1) ou K5-12 (UJSS) - Masse de carrosserie

En permanence

10 kΩ minimum

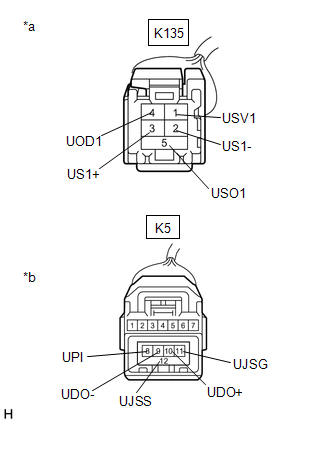

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de radio et d'affichage)

*b

Vue avant du connecteur côté faisceau de câbles

(vers ensemble d'adaptateur de prise stéréo n° 1)

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE (ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo K5 n° 1.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

K5-8 (UPI) - K5-11 (UJSG)

Contacteur du moteur en position ON (ACC)

5 V

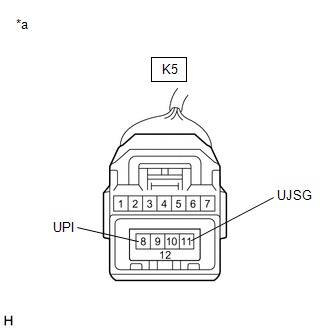

*a

Vue avant du connecteur côté faisceau de câbles

(vers ensemble d'adaptateur de prise stéréo n° 1)

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

OK

4.

FORMATER L'APPAREIL USB OU RESTAURER L'"iPod" ET VERIFIER A NOUVEAU

(a) Supprimer tous les fichiers de l'appareil USB ou "iPod" et le formater/restaurer.

(b) Enregistrer à nouveau les données et vérifier si elles peuvent être lues sur l'appareil à bord du véhicule.

REMARQUE:

Le formatage d'un appareil USB ou la restauration d'un "iPod" efface toute la musique présente sur l'appareil. S'assurer qu'une sauvegarde des données de la musique est disponible avant d'effectuer cette opération.

OK:

Le dysfonctionnement disparaît.

OK

FIN

INCORRECT

5.

REMPLACER L'APPAREIL USB OU "iPod"

(a) Mettre le contacteur du moteur en position OFF.

CONSEIL:

Lorsque ce dysfonctionnement se produit, il est nécessaire de mettre le contacteur du moteur en position OFF afin que le véhicule puisse reconnaître un nouvel appareil lorsque celui-ci est branché.

(b) Mettre le contacteur du moteur en position ON (ACC).

(c) Brancher un appareil USB ou "iPod" en bon état sur l'ensemble d'adaptateur de prise stéréo n° 1.

CONSEIL:

SUIVANT

6.

VERIFIER L'APPAREIL USB OU "iPod"

(a) Vérifier si l'appareil USB ou l'"iPod" est reconnu par l'ensemble de récepteur de radio et d'affichage et si des informations telles que le nom des pistes, de l'artiste et de l'album sont affichées sur l'écran.

OK:

L'appareil USB ou "iPod" est correctement reconnu et les informations sont affichées sur l'écran.

OK

L'APPAREIL USB OU "iPod" ETAIT INCOMPATIBLE OU DEFECTUEUX

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
