REGLAGE

PROCEDURE

1. SECURISER LE VEHICULE

(a) Engager totalement le frein de stationnement et caler une roue.

ATTENTION:

Veiller à engager le frein de stationnement et caler une roue avant d'effectuer cette opération.
Si le véhicule n'est pas sécuriser et que le levier de changement de vitesse est déplacé en position N, le véhicule risque de se déplacer brusquement et de provoquer un accident ou des blessures graves.

2. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE

Cliquer ici

3. REGLER LA POSITION DU LEVIER DE CHANGEMENT DE VITESSE

REMARQUE:

Avant de régler l'ensemble de câble de commande de boîte de vitesses, s'assurer que l'ensemble de contacteur de position de stationnement/point mort et le levier de changement de vitesse sont en position N.

(a) Débrancher l'ensemble de câble de commande de boîte de vitesses de l'ensemble de changement de vitesse au plancher.

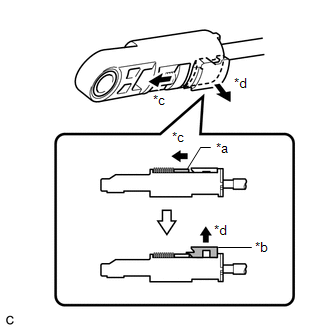

(b) Faire coulisser le coulisseau du câble de commande de boîte de vitesses dans la direction indiquée par la flèche sur le schéma, et tirer la pièce de verrouillage vers l'extérieur.

*a	Coulisseau
*b	Pièce de verrouillage
*c	Faire coulisser
*d	Tirer

REMARQUE:

Vérifier que la pièce de verrouillage est extraite.

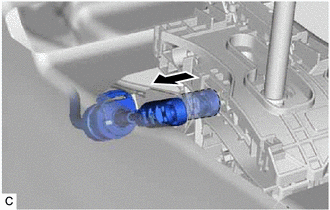

Appuyer sur l'extrémité de l'ensemble de câble de commande de boîte de vitesses à fond jusqu'à la base de l'axe de l'ensemble de changement de vitesse au plancher.

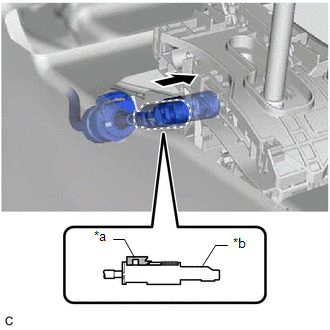

Brancher l'ensemble de câble de commande de boîte de vitesses de manière à ce que la pièce de verrouillage soit orientée vers le côté conducteur.

*a	Pièce de verrouillage
*b	Boîtier du dispositif de réglage

(d) Pousser la pièce de verrouillage à l'intérieur du boîtier de dispositif de réglage.

REMARQUE:

S'assurer que l'ensemble de contacteur de position de stationnement/point mort et le levier de changement de vitesse sont au point mort.

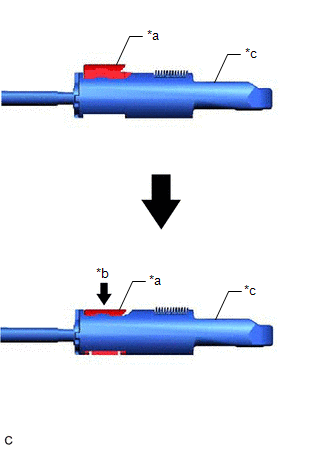

Enfoncer fermement la pièce de verrouillage jusqu'à le verrouillage du coulisseau soit engagé.

*a	Pièce de verrouillage
*b	Enfoncer
*c	Boîtier du dispositif de réglage

(e) Après avoir réglé la position du levier de changement de vitesse, vérifier la position et le fonctionnement de celui-ci. En cas de problème, régler à nouveau la position du levier de changement de vitesse.

4. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE

Cliquer ici
