Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. INSTRUCTIONS DE REPARATION

Cliquer ici

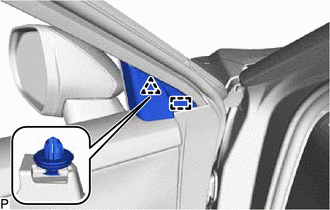

3. REPOSER LA BANDE DECORATIVE DE PORTE AVANT N° 3

Cliquer ici

4. REPOSER LA BANDE DECORATIVE DE PORTE AVANT N° 2

Cliquer ici

5. REPOSER LA MOULURE D'ENCADREMENT SUPERIEURE DE VITRE DE PORTE AVANT

Cliquer ici

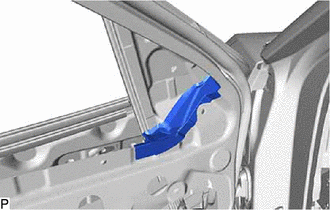

6. REPOSER LE JOINT EXTERIEURE ARRIERE DE PORTE AVANT

(a) Engager le guide afin de reposer le joint extérieur arrière de porte avant.

7. REPOSER LA MOULURE D'ENCADREMENT ARRIERE DE VITRE DE PORTE AVANT

Cliquer ici

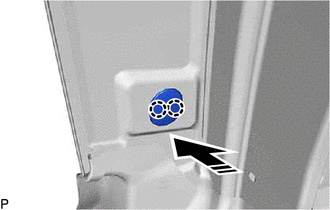

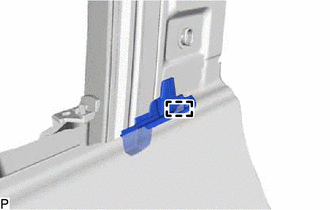

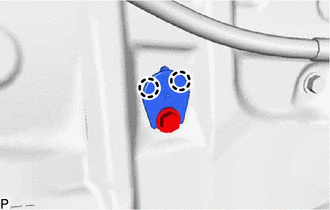

8. REPOSER L'AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE

(a) Fixer les 2 griffes pour reposer l'agrafe de moulure d'encadrement de vitre de porte.

Poser dans ce sens

9. REPOSER LE CACHE SUPERIEUR D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT

Cliquer ici

10. REPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT

Cliquer ici

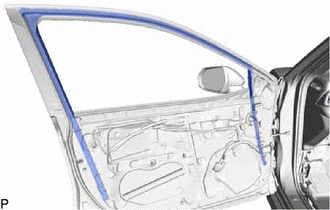

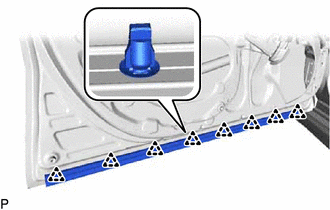

11. REPOSER LE BOURRELET DE PORTE AVANT N° 2

(a) Engager les 8 agrafes pour reposer le bourrelet de porte avant n° 2.

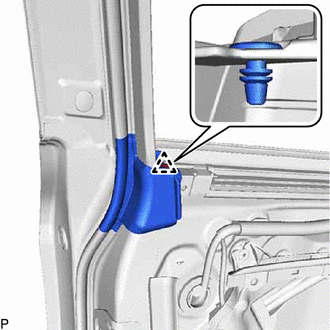

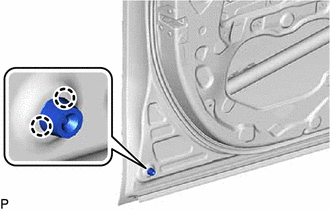

12. REPOSER L'ASSISE DE PANNEAU DE PORTE AVANT

(a) Engager les 2 griffes pour reposer le nouveau coussinet de panneau de porte avant.

13. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT

(a) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer le sous-ensemble inférieur avant d'encadrement de porte avant avec les 2 boulons.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

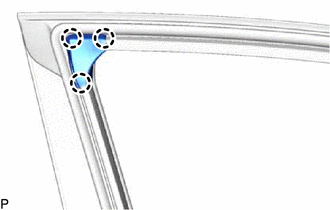

14. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

(a) Engager les 3 griffes pour reposer le garnissage d'encadrement de porte.

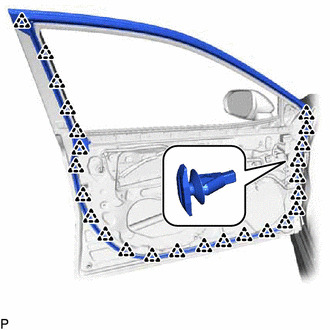

15. REPOSER LE BOURRELET DE PORTE AVANT

(a) Engager les 25 agrafes et reposer le bourrelet de porte avant.

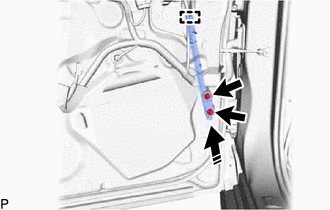

16. REPOSER L'ENSEMBLE DE TIRANT DE PORTE AVANT

(a) Nettoyer l'orifice de boulon dans la caisse du véhicule.

(b) Nettoyer les filets du boulon.

(c) Appliquer du produit adhésif sur les filets du boulon.

Produit adhésif:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

(d) Reposer l'ensemble de tirant de porte avant à l'aide des 2 écrous et du boulon.

Ecrou

Boulon

Torque:

Boulon :

29 N·m {296 kgf·cm, 21 ft·lbf}

Ecrou :

8,0 N·m {82 kgf·cm, 71 in·lbf}

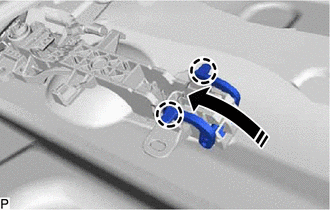

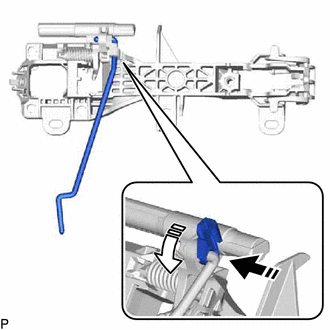

17. REPOSER LA TIGE D'OUVERTURE DE SERRURE DE PORTE AVANT

(a) Reposer la tige d'ouverture de serrure de porte avant dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

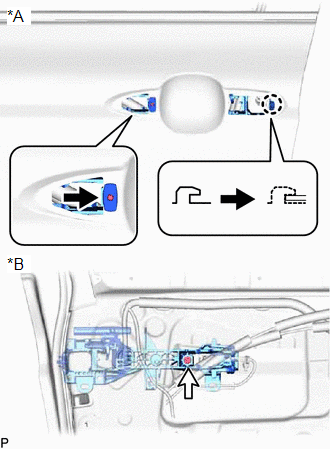

18. REPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Appliquer de la graisse MP sur les pièces coulissantes du sous-ensemble d'armature de poignée extérieure de porte avant.

(b) Engager la griffe comme indiqué sur le schéma.

*A

Extérieur(e)

*B

Intérieur(e)

(c) A l'aide d'une clé à douille "TORX" T30, reposer le sous-ensemble d'armature de poignée extérieure de porte avant avec la vis.

Torque:

4,0 N·m {41 kgf·cm, 35 in·lbf}

19. REPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

Cliquer ici

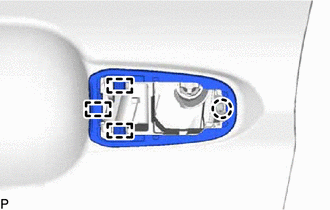

20. REPOSER LA PLAQUETTE DE POIGNEE EXTERIEURE ARRIERE DE PORTE AVANT

(a) Engager les 3 guides.

(b) Engager la griffe pour reposer la plaquette de poignée extérieure arrière de porte avant.

21. REPOSER LA PLAQUETTE DE POIGNEE EXTERIEURE AVANT DE PORTE AVANT

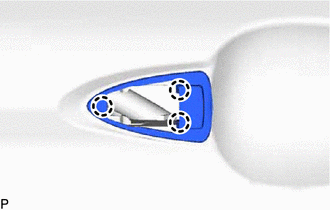

(a) Engager les 3 griffes et reposer la plaquette de poignée extérieure avant de porte avant.

22. REPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté passager avant)

(a) Engager les 2 guides et la griffe.

(b) A l'aide d'une clé à douille "TORX" T30, reposer le cache de poignée extérieure de porte avant avec la vis.

Torque:

4,0 N·m {41 kgf·cm, 35 in·lbf}

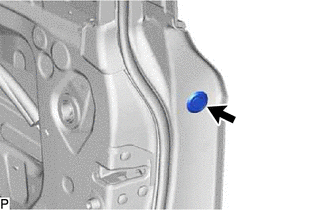

(c) Reposer le bouchon d'orifice.

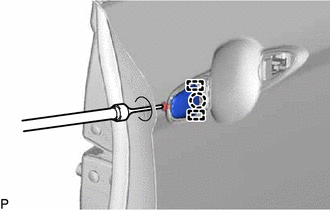

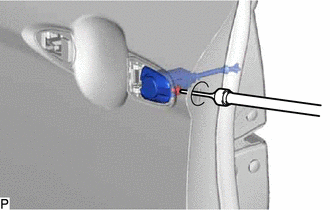

23. REPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT (pour côté conducteur)

(a) A l'aide d'une clé à douille "TORX" (T30), reposer l'ensemble de barillet de serrure de porte avant avec la vis.

Torque:

4,0 N·m {41 kgf·cm, 35 in·lbf}

(b) Reposer le bouchon d'orifice.

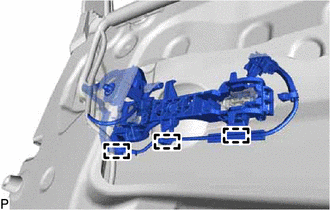

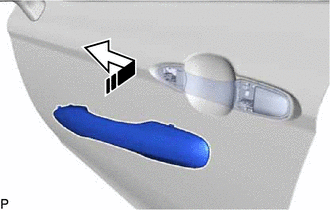

24. REPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Introduire l'extrémité avant de l'ensemble de poignée extérieure de porte avant dans le sous-ensemble d'armature de poignée extérieure de porte avant.

Poser dans ce sens

(b) Introduire l'extrémité arrière de l'ensemble de poignée extérieure de porte avant dans le sous-ensemble d'armature de poignée extérieure de porte avant puis faire glisser l'ensemble de poignée extérieure de porte avant vers l'avant du véhicule pour la reposer.

(c) Mettre le levier comme indiqué sur le schéma et engager les 2 griffes afin de verrouiller l'ensemble de poignée extérieure de porte avant.

Engager dans cette direction

(d) Engager les 3 attaches.

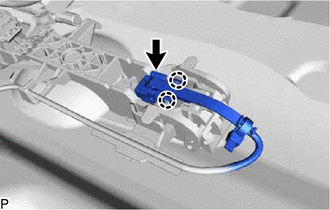

(e) Brancher le connecteur.

(f) Engager les 2 griffes.

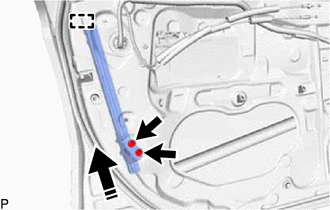

25. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT

(a) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

(b) Reposer le sous-ensemble d'encadrement inférieur arrière de porte avant avec les 2 boulons.

Torque:

8,5 N·m {87 kgf·cm, 75 in·lbf}

26. REPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

(a) Reposer le coulisseau de vitre de porte avant.

27. REPOSER LA PROTECTION DE PANNEAU DE PORTE AVANT

(a) Reposer la protection de panneau de porte avant.

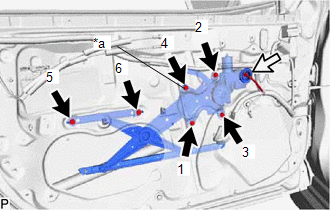

28. REPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE AVANT

(a) Appliquer de la graisse MP sur les pièces coulissantes de l'ensemble de lève-vitre de porte avant.

(b) Reposer temporairement le boulon provisoire sur l'ensemble de lève-vitre électrique de porte avant.

(c) Reposer provisoirement l'ensemble de lève-vitre de porte avant à l'aide des 5 boulons.

*a

Boulon provisoire

(d) Serrer le boulon provisoire et les 5 boulons pour reposer l'ensemble de lève-vitre de porte avant.

CONSEIL:

Serrer les boulons dans l'ordre indiqué sur le schéma.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

(e) Brancher le connecteur.

(f) Engager les 2 agrafes pour reposer le cache d'orifice de visite de porte avant n° 2.

29. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

(a) pour côté conducteur:

(1) Brancher l'ensemble de contacteur principal de réseau multiplex.

(b) pour côté passager avant:

(1) Brancher l'ensemble de contacteur de lève-vitre électrique.

(c) Brancher le câble sur la borne négative (-) de la batterie.

(d) Mettre le contacteur d'allumage en position ON.

(e) Déplacer l'ensemble de lève-vitre de porte avant de manière à faire apparaître les orifices de boulon de la vitre de porte.

(f) Mettre le contacteur d'allumage en position OFF.

(g) Débrancher le câble de la borne négative (-) de la batterie.

(h) pour côté conducteur:

(1) Débrancher l'ensemble de contacteur principal de réseau multiplex.

(i) pour côté passager avant:

(1) Débrancher l'ensemble de contacteur de lève-vitre électrique.

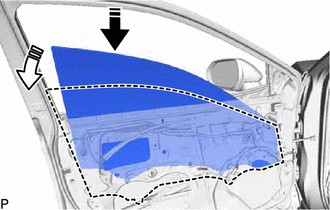

(j) Insérer le sous-ensemble de vitre de porte avant dans le panneau de porte avant le long du coulisseau de vitre de porte avant dans le sens indiqué par les flèches sur le schéma.

Reposer dans ce sens (1)

Reposer dans ce sens (2)

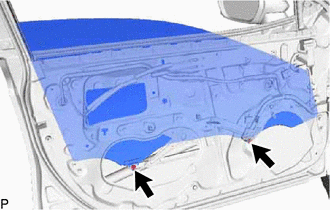

(k) Reposer le sous-ensemble de vitre de porte avant à l'aide des 2 boulons.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

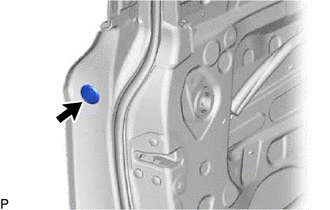

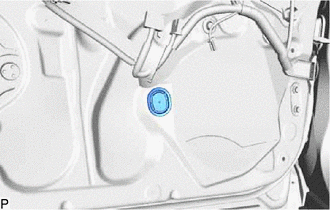

(l) Reposer le bouchon d'orifice.

30. REPOSER LE CAPTEUR D'AIRBAG LATERAL DE PORTE

Cliquer ici

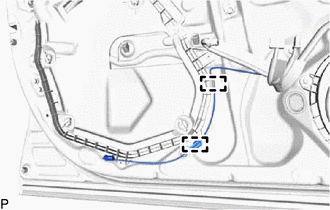

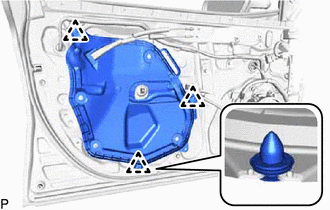

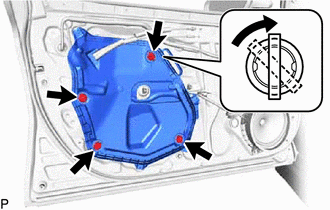

31. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

(a) Engager les 3 agrafes pour poser un cache d'orifice de visite de porte avant neuf.

(b) Introduire les 4 agrafes de bourrelet de porte avant neuf et les tourner à 45 degrés, comme indiqué sur le schéma pour les reposer.

(c) Engager les 2 attaches.

32. REPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

Cliquer ici

33. REPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE

Cliquer ici

34. REPOSER LE CACHE D'ORIFICE DE POSE DE RETROVISEUR EXTERIEUR

Cliquer ici

35. REPOSER LE BOUCHON D'ORIFICE

Cliquer ici

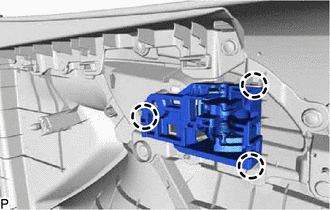

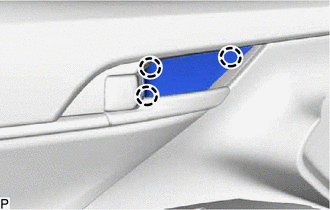

36. REPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE AVANT

(a) Engager les 3 griffes pour reposer le sous-ensemble de poignée intérieure de porte avant.

37. REPOSER LE JOINT DE VENTILATION DE PORTE AVANT

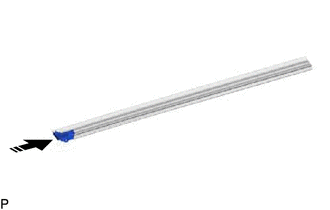

(a) Reposer le joint de ventilation de porte avant sur le bourrelet intérieur de vitre de porte avant.

Poser dans ce sens

38. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT

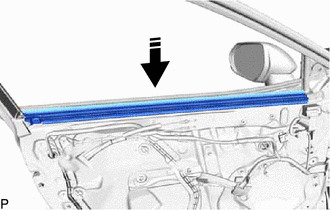

(a) Reposer le bourrelet intérieur de vitre de porte avant avec le joint de ventilation de porte avant, comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager l'agrafe.

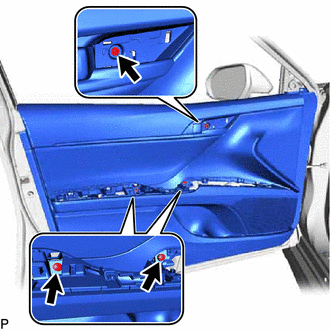

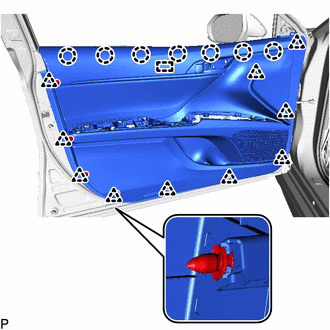

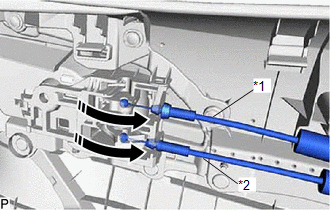

39. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

(a) Brancher l'ensemble de câble de système de verrouillage à distance de porte avant et l'ensemble de câble de verrouillage intérieur de porte avant sur le sous-ensemble de poignée intérieure de porte avant comme indiqué sur le schéma.

*1

Ensemble de câble de verrouillage intérieur de porte avant

*2

Ensemble de câble de verrouillage centralisé des portes avant à distance

Poser dans ce sens

(b) Engager le guide et les 7 griffes.

(c) Engager les 10 agrafes pour poser le sous-ensemble de panneau d'habillage de porte avant.

(d) Reposer les 3 vis.

40. REPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL

Cliquer ici

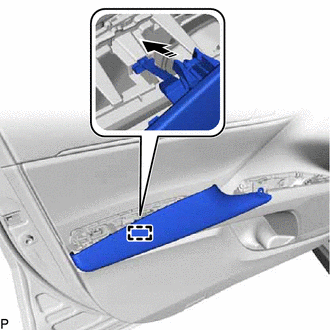

41. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT

(a) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

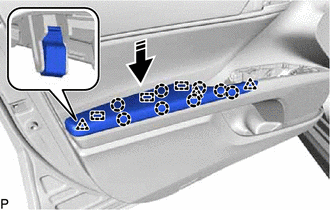

(b) Engager les 3 agrafes, les 8 griffes et les 3 guides pour reposer l'ensemble d'accoudoir avant, comme indiqué sur le schéma.

Poser dans ce sens

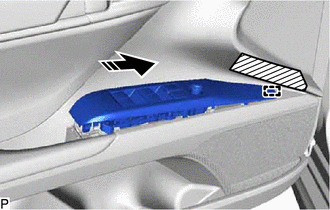

42. POSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)

(a) Brancher le connecteur.

(b) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

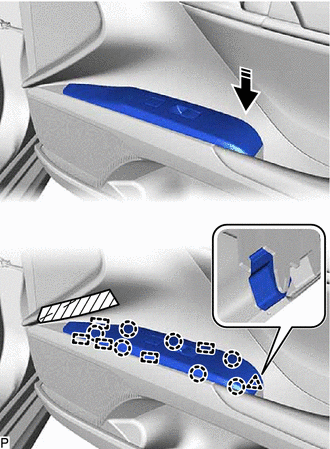

(c) Engager les 5 guides, les 7 griffes et l'agrafe pour reposer l'ensemble de contacteur principal de réseau multiplex avec le panneau supérieur de base d'accoudoir de porte avant, comme indiqué sur le schéma.

Poser dans ce sens

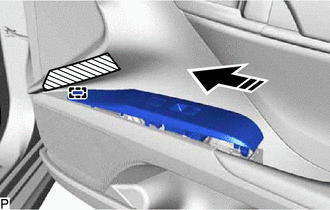

43. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)

(a) Brancher le connecteur.

(b) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

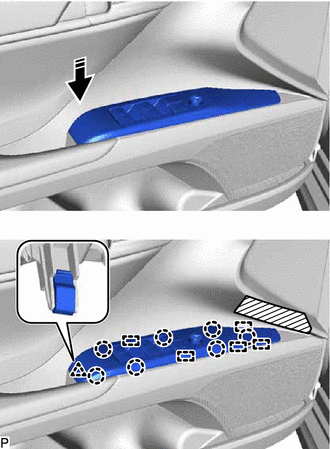

(c) Engager les 5 guides, les 7 griffes et l'agrafe pour reposer l'ensemble de contacteur de lève-vitre électrique avec panneau de base d'accoudoir de porte avant, comme indiqué sur le schéma.

Poser dans ce sens

44. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT

(a) Engager les 3 griffes pour reposer le sous-ensemble de cache d'accoudoir de porte avant.

45. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

(a) Engager le guide et l'agrafe pour reposer le garnissage de support d'encadrement inférieur de porte avant.

46. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

47. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE

Cliquer ici

48. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES

Cliquer ici

49. VERIFIER LE TEMOIN SRS

Cliquer ici
