REPOSE
PROCEDURE
1. REPOSER LE CONTACTEUR DES CLIGNOTANTS

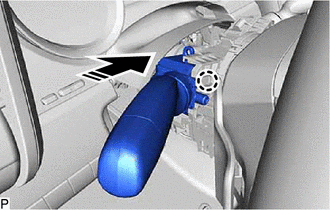

(a) Engager la griffe comme indiqué sur le schéma.
|
Poser dans ce sens |
(b) Reposer le contacteur des clignotants avec les 2 vis.
2. REPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
VerificationCircuit du signal IG
DESCRIPTION Ce circuit détecte la condition du contacteur d'allumage en position ON ou OFF, et transmet cette information à l'ECU de carrosserie principale (ECU de carrosserie de réseau multiplex). SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
V& ...
Schema Du Systeme
SCHEMA DU SYSTEME SYSTEME DE CLE INTELLIGENTE (pour
fonction d'ouverture)
SYSTEME DE CLE
INTELLIGENTE (pour fonction de démarrage) Cliquer ici
SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES Cliquer ici
SYSTEME DE VERROUILLAGE
CENTRALISE DES PORTES A DISTANCE (avec système de clé ...
Court-circuit à la masse dans le circuit "B" de contacteur/capteur de position de pédale/papillon (P022011)
DESCRIPTION Se reporter au DTC P012011. Cliquer ici
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé MIL
Mémoire Remarque
P022011 Court-circuit à la masse dans le circuit "B" de contacteur/capteur de position de pédale/pap ...
