Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE D'ENCADREMENT DE TOIT OUVRANT

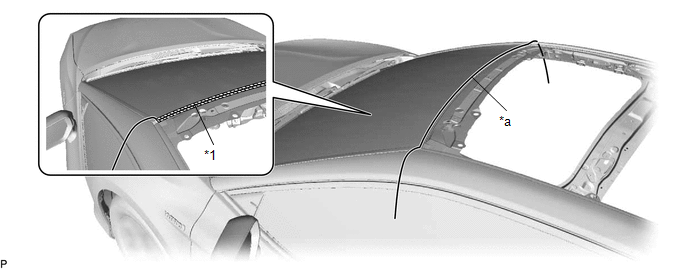

(a) Faire passer une corde sous la moulure extérieure de pare-brise, comme indiqué sur le schéma.

*1

Moulure extérieure de pare-brise

-

-

*a

Corde

-

-

(b) Engager les 2 guides.

(c) Reposer temporairement l'ensemble d'encadrement de toit ouvrant à l'aide des 20 écrous.

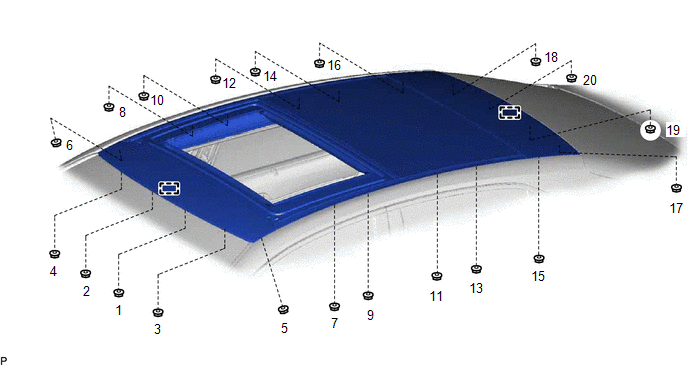

(d) Serrer les 20 écrous pour reposer l'ensemble d'encadrement de toit ouvrant.

CONSEIL:

Serrer les écrous dans l'ordre indiqué sur le schéma.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

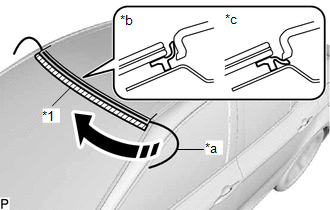

(e) Appliquer de l'eau savonneuse sur la moulure extérieure de pare-brise.

*1

Moulure extérieure de pare-brise

*a

Corde

*b

Correct(e)

*c

Incorrect(e)

Sens de traction de la corde

(f) Extraire doucement la corde pour reposer la moulure extérieure de pare-brise dans la bonne position.

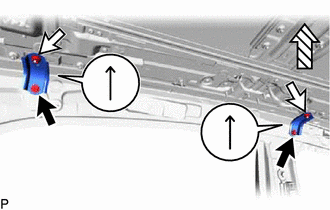

2. REPOSER LE SUPPORT DE FIXATION ARRIERE D'ENCADREMENT DE TOIT OUVRANT GAUCHE

(a) Reposer les 2 supports de fixation arrière d'encadrement de toit ouvrant gauche à l'aide des 2 boulons et des 2 écrous.

Boulon

Ecrou

Côté supérieur du véhicule

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

CONSEIL:

Veiller à reposer le support de fixation d'encadrement de toit ouvrant arrière gauche avec la flèche orientée vers le côté supérieur du véhicule.

3. REPOSER LE SUPPORT DE FIXATION ARRIERE D'ENCADREMENT DE TOIT OUVRANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

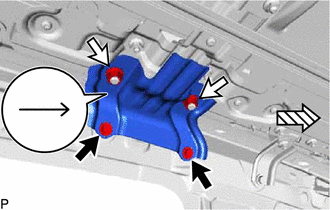

4. REPOSER LE SUPPORT DE FIXATION CENTRAL D'ENCADREMENT DE TOIT OUVRANT GAUCHE

(a) Reposer le support de fixation central d'encadrement de toit ouvrant gauche à l'aide des 2 boulons et des 2 écrous.

Boulon

Ecrou

Avant du véhicule

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

CONSEIL:

Veiller à reposer le support de fixation d'encadrement central de toit ouvrant avec la flèche orientée vers l'avant du véhicule.

5. REPOSER LE SUPPORT DE FIXATION CENTRAL D'ENCADREMENT DE TOIT OUVRANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

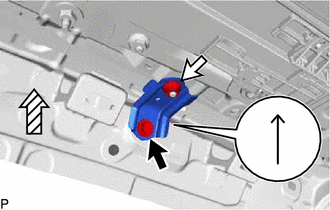

6. REPOSER LE SUPPORT DE FIXATION AVANT D'ENCADREMENT DE TOIT OUVRANT GAUCHE

(a) Reposer le support de fixation avant gauche d'encadrement de toit ouvrant à l'aide du boulon et de l'écrou.

Boulon

Ecrou

Côté supérieur du véhicule

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

CONSEIL:

Veiller à reposer le support de fixation d'encadrement de toit ouvrant avant gauche avec la flèche orientée vers le côté supérieur du véhicule.

7. REPOSER LE SUPPORT DE FIXATION AVANT D'ENCADREMENT DE TOIT OUVRANT DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

8. BRANCHER LA DURITE DE VIDANGE DE TOIT OUVRANT

CONSEIL:

Utiliser la même procédure pour toutes les durites de vidange du toit ouvrant.

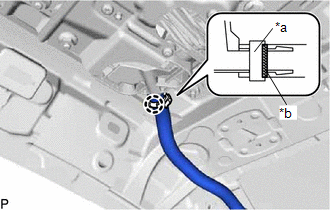

(a) Pour type attache:

(1) Brancher la durite de vidange de toit ouvrant.

CONSEIL:

Faire glisser la durite sur la base du tuyau de vidange.

(2) Engager la griffe pour fixer la durite de vidange de toit ouvrant.

CONSEIL:

S'assurer que l'attache est sur le repère ou entre les repères d'extrémité et de durite.

*a

Attache

*b

Repère

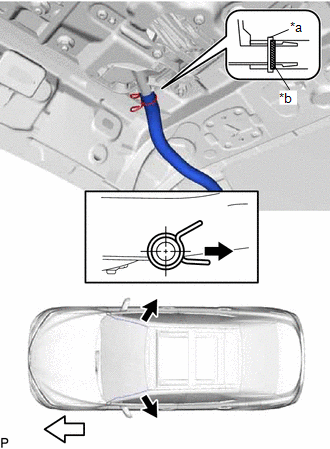

(b) pour type agrafe:

*a

Agrafe

*b

Repère

Extérieur(e)

Côté avant

(1) Ecarter l'agrafe pour brancher la durite de vidange de toit ouvrant.

CONSEIL:

Faire glisser la durite sur la base du tuyau de vidange.

(2) Libérer l'agrafe pour fixer la durite de vidange de toit ouvrant.

REMARQUE:

L'agrafe doit être orientée vers l'extérieur du véhicule et placée au-dessus de la surface inférieure du sous-ensemble d'encadrement de toit ouvrant lors de la repose des durites de vidange.

CONSEIL:

S'assurer que l'agrafe est sur le repère ou entre les repères d'extrémité et de durite.

9. REPOSER LE SOUS-ENSEMBLE DE VITRE DE TOIT OUVRANT

(a) A l'aide d'une clé à douille "TORX" T25, reposer provisoirement le sous-ensemble de vitre de toit ouvrant avec les 6 vis.

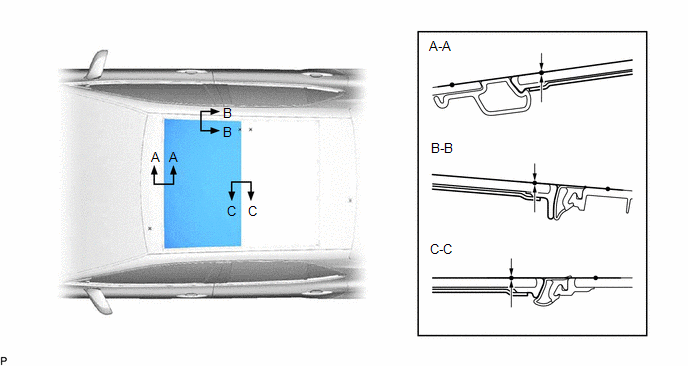

(b) Réaliser une vérification de niveau.

(1) Rechercher une différence de niveau du sous-ensemble de vitre de toit ouvrant lorsque le sous-ensemble de vitre de toit ouvrant est complètement fermé.

Zone

Mesure

Zone

Mesure

A-A

-1,0 à 2,0 mm (-0,0394 à 0,0787 po)

B-B

-2,2 à 2,2 mm (-0,0866 à 0,0866 po)

C-C

-1,0 à 2,4 mm (-0,0394 à 0,0945 po)

-

-

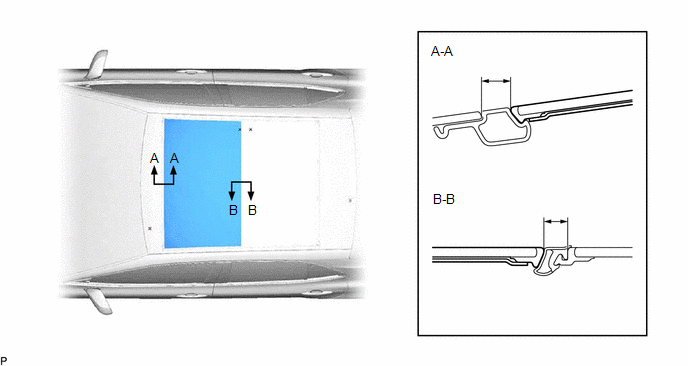

(c) Réaliser une vérification du jeu.

(1) Vérifier le jeu entre le sous-ensemble de vitre de toit ouvrant et l'ensemble d'encadrement de toit ouvrant.

Zone

Mesure

Zone

Mesure

A-A

11,2 à 13,2 mm (0,4409 à 0,5197 po)

B-B

8,4 à 11,6 mm (0,3307 à 0,4567 po)

(d) Après avoir réglé le sous-ensemble de vitre de toit ouvrant, à l'aide d'une clé à douille "TORX" T25, serrer les 6 vis.

Torque:

5,0 N·m {51 kgf·cm, 44 in·lbf}

10. RECHERCHER D'EVENTUELLES FUITES D'EAU

(a) Après avoir réglé le sous-ensemble de vitre de toit ouvrant, rechercher toute trace de fuite d'eau à l'intérieur du véhicule.

(b) S'il y a des infiltrations, réajuster le sous-ensemble de vitre de toit ouvrant.

11. REPOSER L'ENSEMBLE D'ANTENNE DE TOIT (avec contacteur (SOS) manuel)

Cliquer ici

12. REPOSER L'ENSEMBLE D'AIRBAG RIDEAU GAUCHE

Cliquer ici

13. REPOSER L'ENSEMBLE D'AIRBAG RIDEAU DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

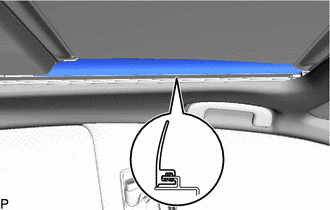

14. REPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 4 GAUCHE

(a) Introduire l'extrémité avant du garnissage latéral gauche de toit ouvrant n° 4 à l'arrière du garnissage latéral de toit ouvrant arrière et reposer le garnissage latéral gauche de toit ouvrant n° 4.

15. REPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 4 DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

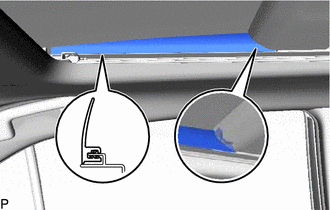

16. REPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 3 GAUCHE

(a) Reposer le garnissage latéral de toit ouvrant n° 3 gauche.

17. REPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 3 DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

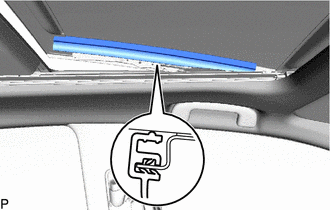

18. REPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 2 GAUCHE

(a) Déplacer le sous-ensemble de vitre de toit ouvrant en position d'inclinaison complète vers le haut.

(b) Reposer le garnissage latéral de toit ouvrant n° 2 gauche.

19. REPOSER LE GARNISSAGE LATERAL DE TOIT OUVRANT N° 2 DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

20. INITIALISER LE SYSTEME DE TOIT OUVRANT PANORAMIQUE

Cliquer ici

21. VERIFIER LE SYSTEME DE TOIT OUVRANT PANORAMIQUE

Cliquer ici
