Toyota Camry Manuel de réparation XV50 (2011–2019): Repose
REPOSE
PROCEDURE
1. REPOSER LE CACHE D'ENROULEUR DE CEINTURE DE SECURITE

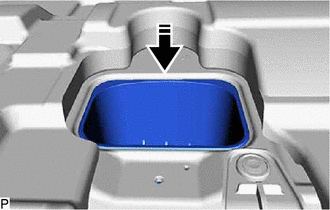

(a) Reposer le cache d'enrouleur de la ceinture de sécurité de siège comme indiqué sur le schéma.
Poser dans ce sens |
2. VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE
Cliquer ici
3. REPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

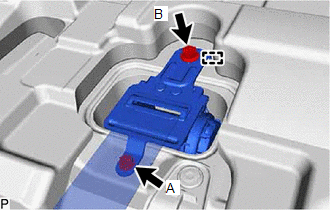

(a) Engager le guide et reposer provisoirement l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière à l'aide des 2 boulons. |
|
(b) Serrer complètement le boulon (A) en premier lieu puis le boulon (B) pour reposer l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière.
Torque:
Boulon (A) :
12,5 N·m {127 kgf·cm, 9 ft·lbf}
Boulon (B) :
42 N·m {428 kgf·cm, 31 ft·lbf}
(c) S'assurer que l'enrouleur à blocage d'urgence (ELR) se bloque.
REMARQUE:
La vérification doit être effectuée avec l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière posé sur le véhicule.
(1) Lorsque l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière est posé sur le véhicule, s'assurer que la ceinture se bloque quand elle est tirée rapidement.
4. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE
Cliquer ici
5. REPOSER LE CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE
Cliquer ici
6. REPOSER L'ENSEMBLE DE FEU STOP SURELEVE
Cliquer ici
7. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE
Cliquer ici
8. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. REPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE
Cliquer ici
10. REPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
11. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour sièges de type rabattable)
Cliquer ici
12. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE (pour sièges de type rabattable)
Cliquer ici
13. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour siège de type rabattable)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
14. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE (pour sièges de type rabattable)
Cliquer ici
15. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
16. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
17. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
18. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
19. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
20. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
21. VERIFIER LE TEMOIN SRS
Cliquer ici
