REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE AVEC CEINTURE CENTRALE

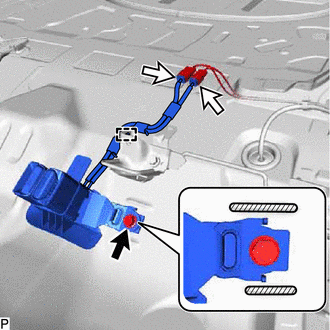

(a) Reposer l'ensemble de sangle intérieure de ceinture de sécurité centrale arrière gauche à l'aide du boulon.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
REMARQUE:
Ne pas laisser se chevaucher la pièce d'ancrage de l'ensemble de sangle intérieure de ceinture de sécurité arrière gauche avec les parties en saillie de la caisse du véhicule.
.png) |
Pièce en saillie |
(b) Engager l'attache.
(c) Brancher les 2 connecteurs.
2. REPOSER LE REMBOURRAGE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES (pour sièges de type rabattable)
Cliquer ici .gif)
3. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour sièges de type rabattable)
Cliquer ici
4. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour sièges de type rabattable)
Cliquer ici
5. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
6. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
7. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
8. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
9. REPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS
Cliquer ici
