REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
PROCEDURE
1. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE

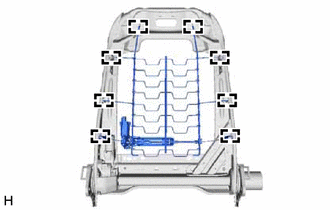

| (a) Engager les 8 crochets pour reposer l'ensemble de dispositif de réglage de soutien lombaire gauche. |
|

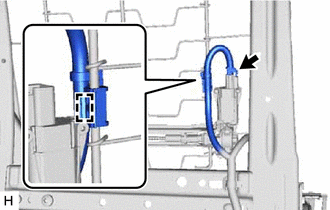

| (b) Raccorder le connecteur et engager l'attache. CONSEIL: Brancher d'abord le connecteur. |
|
2. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
Cliquer ici
3. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
Cliquer ici
4. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
5. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
6. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
7. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
8. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
9. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici
