VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE

(a) Vérifier le fonctionnement de l'ensemble de dispositif de réglage de soutien lombaire gauche.

(1) Vérifier si le dossier de siège avant se déplace facilement lorsque la batterie est raccordée aux bornes du connecteur de l'ensemble de dispositif de réglage de soutien lombaire gauche.

OK:

Branchement de la batterie

Sens de fonctionnement

Batterie positive (+) → Borne 2

Batterie négative (-) → Borne 1

Le dossier de siège se déplace vers l'avant

Batterie positive (+) → Borne 1

Batterie négative (-) → Borne 2

Le dossier de siège se déplace vers l'arrière

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de dispositif de réglage de soutien lombaire gauche.

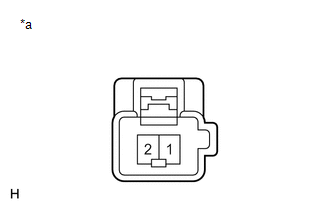

*a	Pièce constitutive sans faisceau de câbles branché (Ensemble de dispositif de réglage de soutien lombaire gauche)
