DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose de l'ensemble de dispositif de réglage de soutien lombaire gauche sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce de remplacement ou procédure |
Procédures nécessaires |
Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
ATTENTION:
Cliquer ici
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici
2. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
3. DEPOSER LA PROTECTION AVANT D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
4. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
5. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE
Cliquer ici
6. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
7. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
Cliquer ici
8. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
Cliquer ici
9. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE

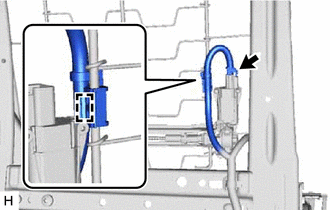

(a) Libérer l'attache et débrancher le connecteur. CONSEIL: Commencer par libérer l'attache. |
|

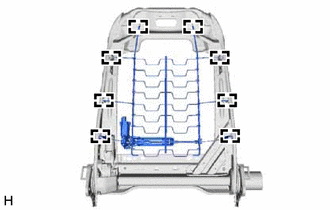

(b) Libérer les 8 crochets pour déposer l'ensemble de dispositif de réglage de soutien lombaire gauche. |
|
